继上次给大家推荐的HMI仿真软件《介绍一款用于HMI的驾驶模拟器软件:Simulator HMI》之后,获得了不错的反响,感谢大家的支持。这一次我们又开发了一款HUD仿真软件,用于模拟实车HUD(抬头显示)设备显示关键驾驶信息,详情如下。
1、概述

Simulator HUD专为驾驶模拟器开发,可从仿真环境获取信息,经特定算法实时生成显示画面并通过投影仪投影到驾驶员前方的透明介质上,使驾驶员在不低头的情况下就可以观看关键驾驶信息,可用于HMI研究等领域。HUD目前主要显示4大类信息:

•     车辆信息:车速、转速等

•     预警信息:前向碰撞、车道偏离等

•     算法信息:规控、感知结果等

•     导航信息:地图导航信息等

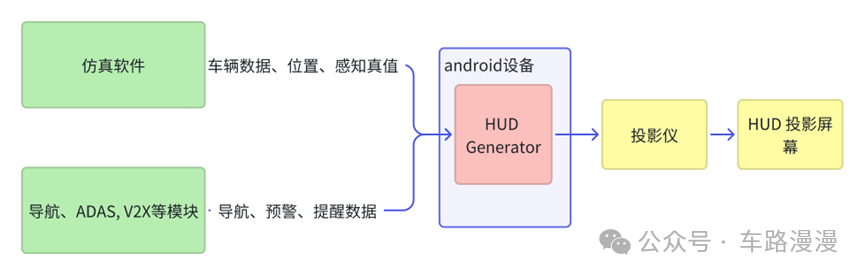

该方案整体架构如下:

介绍一款用于驾驶模拟器的抬头显示系统: Simulator HUDw2.jpg

2、软件介绍

该产品软件方案具有如下特性:

•     架构合理,采用模块化设计,客户可按照需求选配;

•     通用性强,开放通讯协议和demo代码,用户只需从自己的仿真环境获取数据按照协议发送即可,因此兼容几乎所有驾驶模拟软件;

•     支持openDrive路网解析和可视化;

•     支持规控、感知结果的显示;

•     集成高德SDK,可从仿真软件获取数据实现导航功能;

•     布局、功能支持定制;

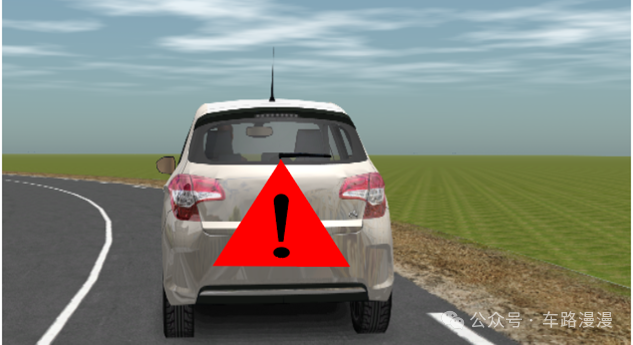

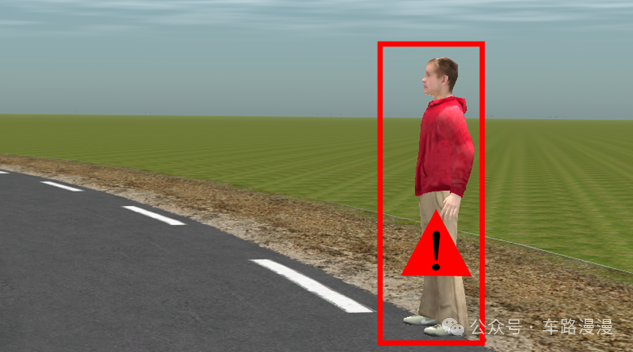

•     支持AR HUD的开发,AR 显示将HUD提示信息与仿真场景驾驶员视角中的目标物进行重合,并高亮显示,但需要严格的视景系统和HUD投影尺寸和位置标定。下图仅为示意图:

介绍一款用于驾驶模拟器的抬头显示系统: Simulator HUDw3.jpg

介绍一款用于驾驶模拟器的抬头显示系统: Simulator HUDw4.jpg

3、硬件介绍

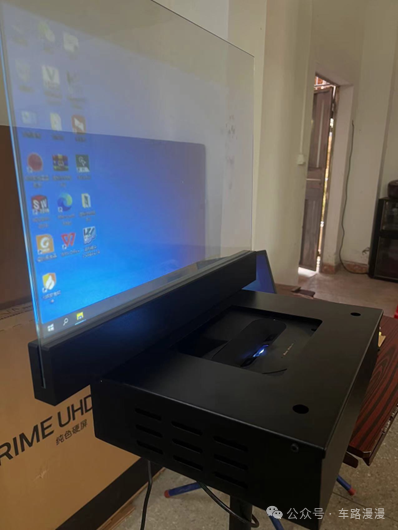

硬件由投影仪和特殊材质投影玻璃组成,高亮度、高透光性,可达到与实车前装HUD类似的视觉效果,此外投影大小、焦距、摆放位置均可调,也可以针对客户需求定制。

介绍一款用于驾驶模拟器的抬头显示系统: Simulator HUDw5.jpg

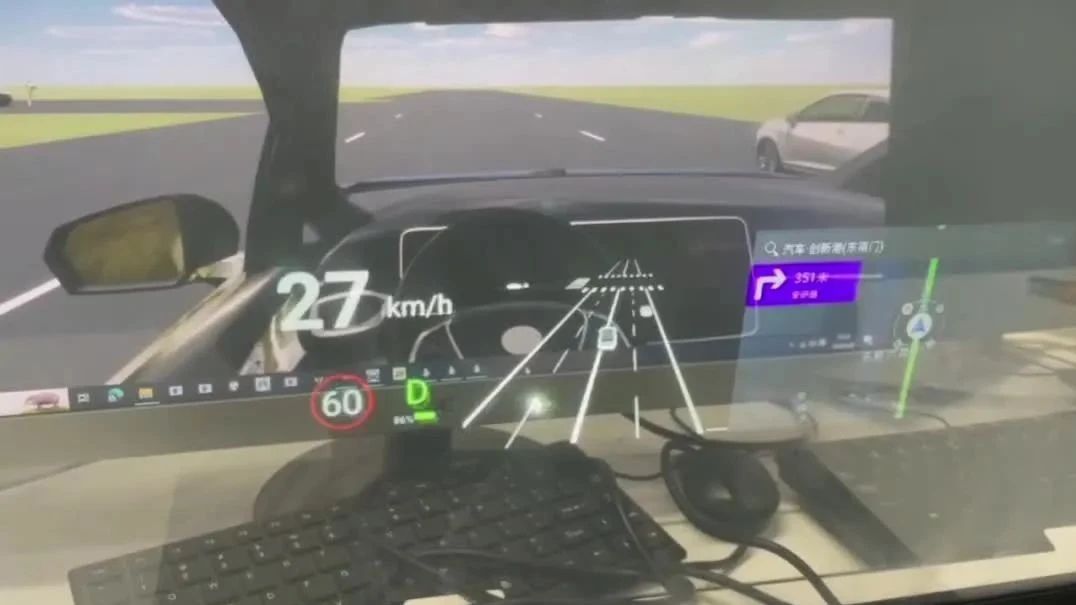

最后来看下这套软硬件设备的实际使用效果视频:
介绍一款用于驾驶模拟器的抬头显示系统: Simulator HUDw6.jpg

video: https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_3407150924668747778
4、多说几句

•     视频仅做demo用,其中不免有瑕疵,各位大大见谅;

•     硬件为鄙人手搓,后续会请光学大佬设计光路和支架;

•     投影的布局也是鄙人拍脑袋手绘(糙汉子审美亟待提高),后续会找美工优化;


介绍一款用于驾驶模拟器的抬头显示系统: Simulator HUDw1.jpg


该用户从未签到

发表于 11-3-2025 23:53:00 | 显示全部楼层
回复如下:

《驾驶模拟器抬头显示系统介绍——Simulator HUD》

尊敬的各位同行及爱好者:

继上次的驾驶模拟器HMI软件反馈热烈后,我们推出全新的驾驶模拟器抬头显示系统——Simulator HUD。此系统专为驾驶模拟器打造,具备从仿真环境中获取信息并实时生成显示画面的功能。借助特定算法,通过投影仪将关键驾驶信息投影到驾驶员前方的透明介质上,让驾驶员在行车过程中无需低头即可获取重要信息。

Simulator HUD主要显示四大类车辆信息:

1. 车辆信息:如车速、转速等核心数据,实时反映车辆运行状态。
2. 导航信息:路况、目的地指引等,助驾驶员轻松掌握行进方向。
3. 警示信息:如车辆故障预警、道路安全提示等,提高行车安全性。
4. 娱乐信息:为提升驾驶体验,还可展示音乐、电话等娱乐功能提示。

该系统广泛应用于驾驶模拟器、人机交互研究等领域,以其真实、便捷的显示效果,为驾驶员创造一个更加智能、安全的驾驶环境。我们相信,Simulator HUD将为驾驶模拟器的使用和研究带来全新的体验。

感谢您的关注与支持,期待与您共同探索驾驶模拟的新境界!

[内容由汽车工程师之家人工智能总结,欢迎免费使用,见贴尾]
