12 个智能驾驶及智能座舱控制器 PCB 板大赏

hk4835

本文共搜集 12 个智能驾驶及智能座舱相关的 PCB 板，并标注出每个板子上可识别的核心 IC型号，以供欣赏。包含 3 类 PCB 板：智能驾驶 BOX 相关、感知传感器（摄像头、毫米波雷达）BOX 相关、智能座舱 BOX 相关。文末附车机芯片阵营介绍及核心 IC 对比。

PART.01

智能驾驶控制器相关


01XX家智驾控制器PCB板核心 IC：4 NVIDIA TA990SA-QS-A

图源：咸鱼

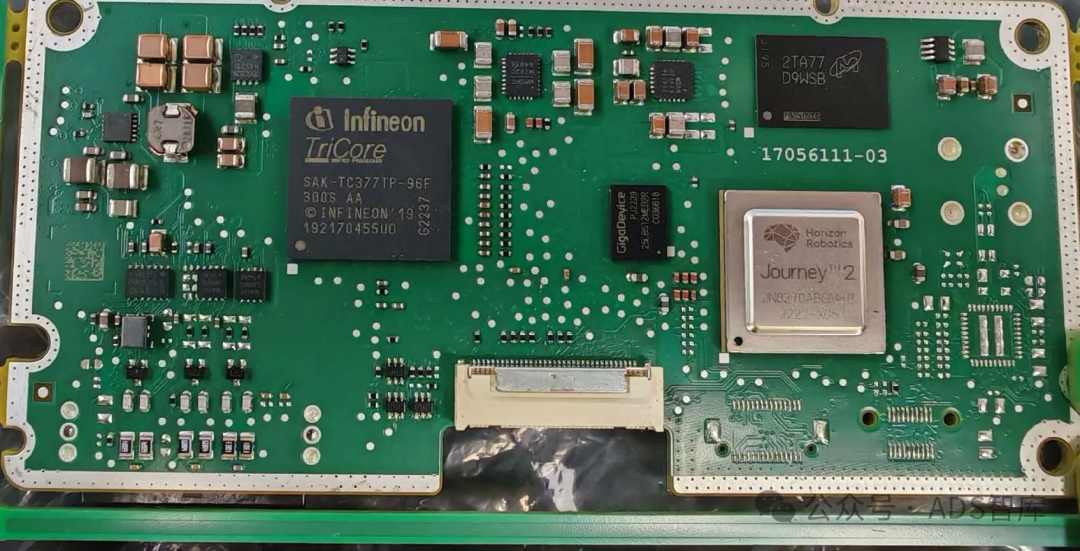

02XX家智驾控制器PCB板核心 IC：地平线 J2 + Infineon TC377

图源：咸鱼

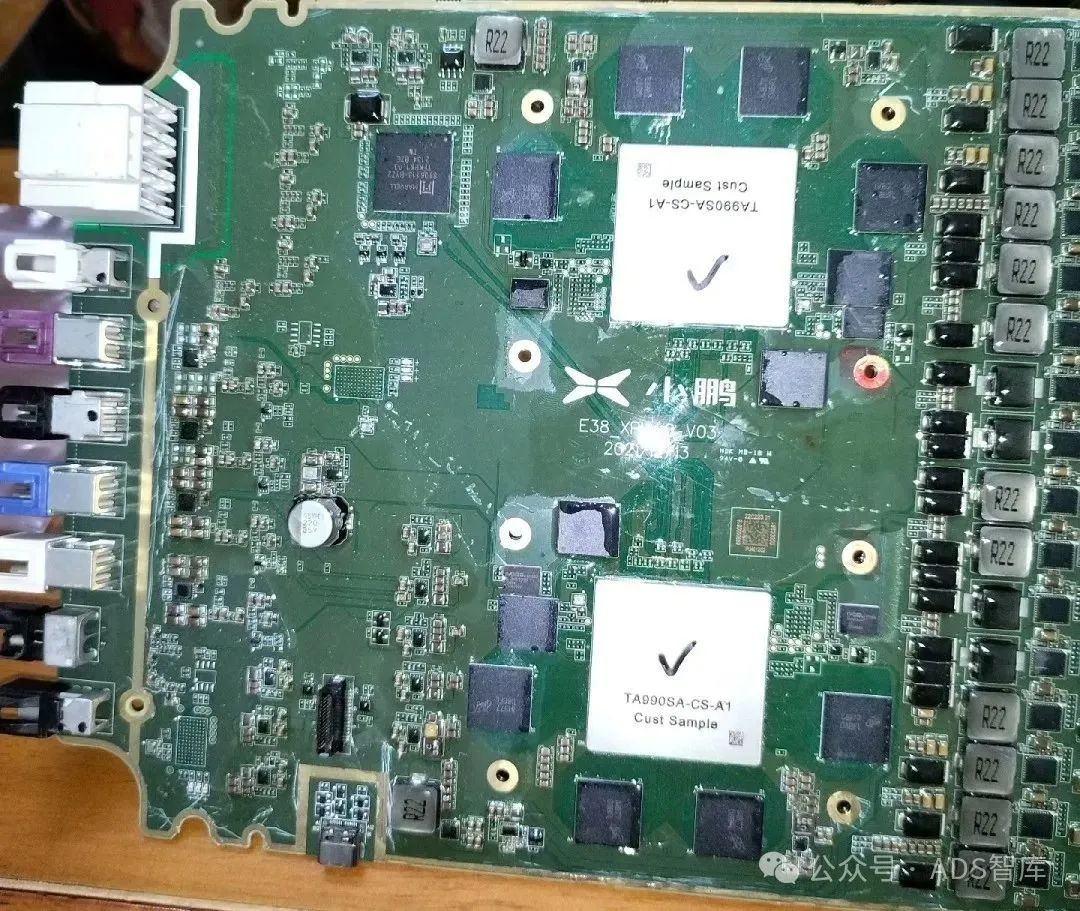

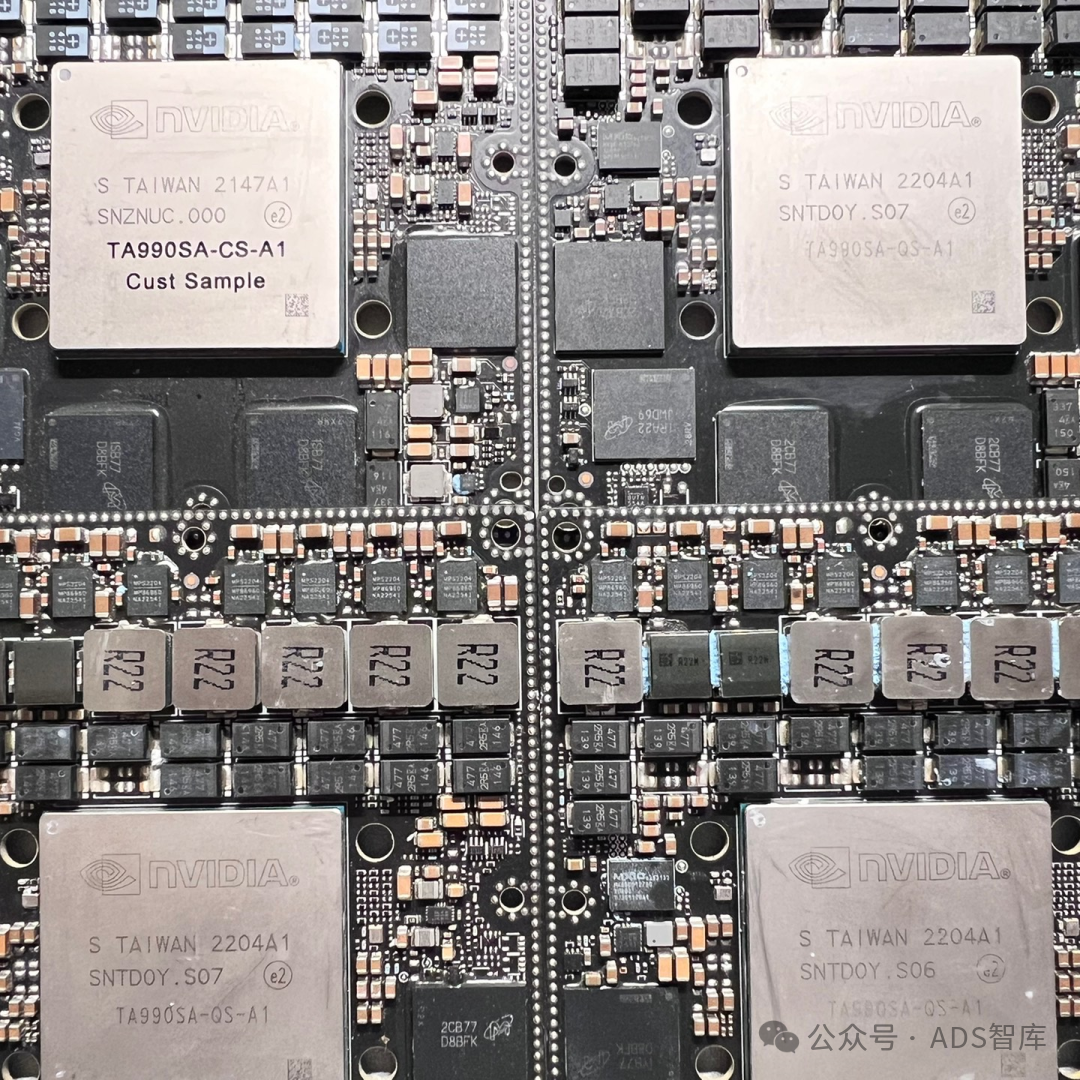

03小鹏汽车智驾控制器PCB板核心 IC：2 NVIDIA TA990SA-CS-A1

图源：咸鱼

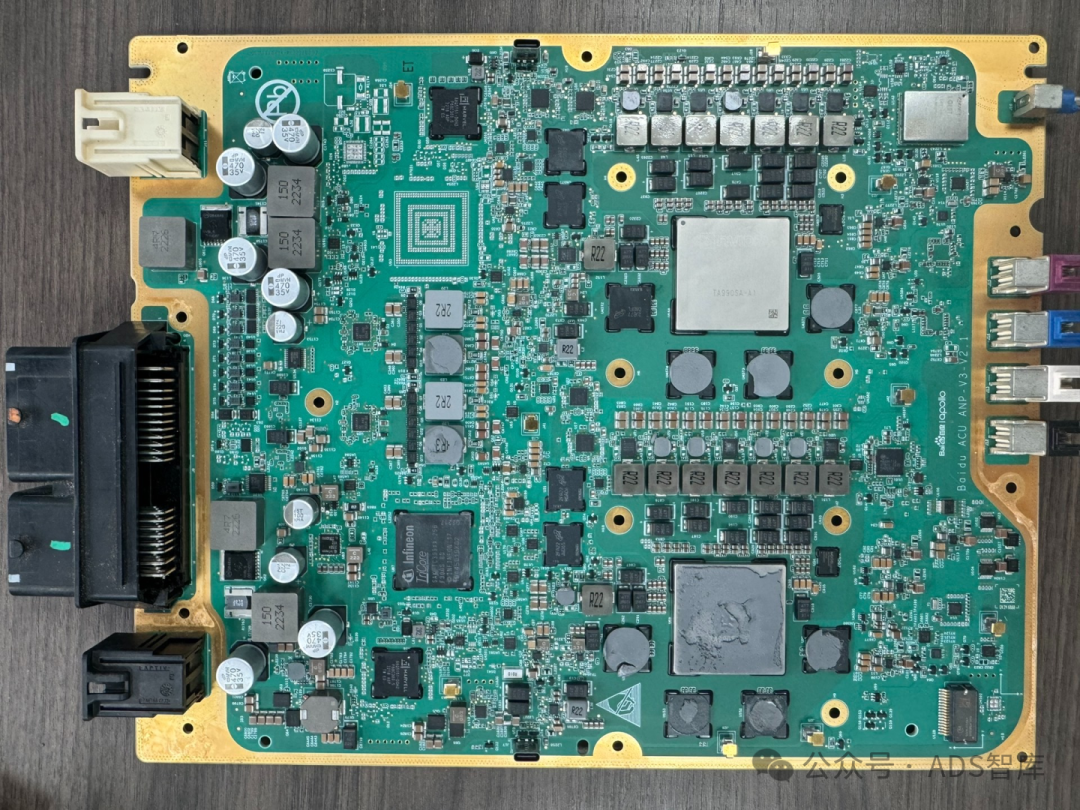

04XX家智驾控制器PCB板核心 IC：Orin X、TA990SA-A1、88Q5151-DGH2、JWD65 HSA12、LG96TAIMD、MAX96745GTN/V、MAX96851GTN/V、MAX96712GTB/V、SCHA634-D03

图源：咸鱼

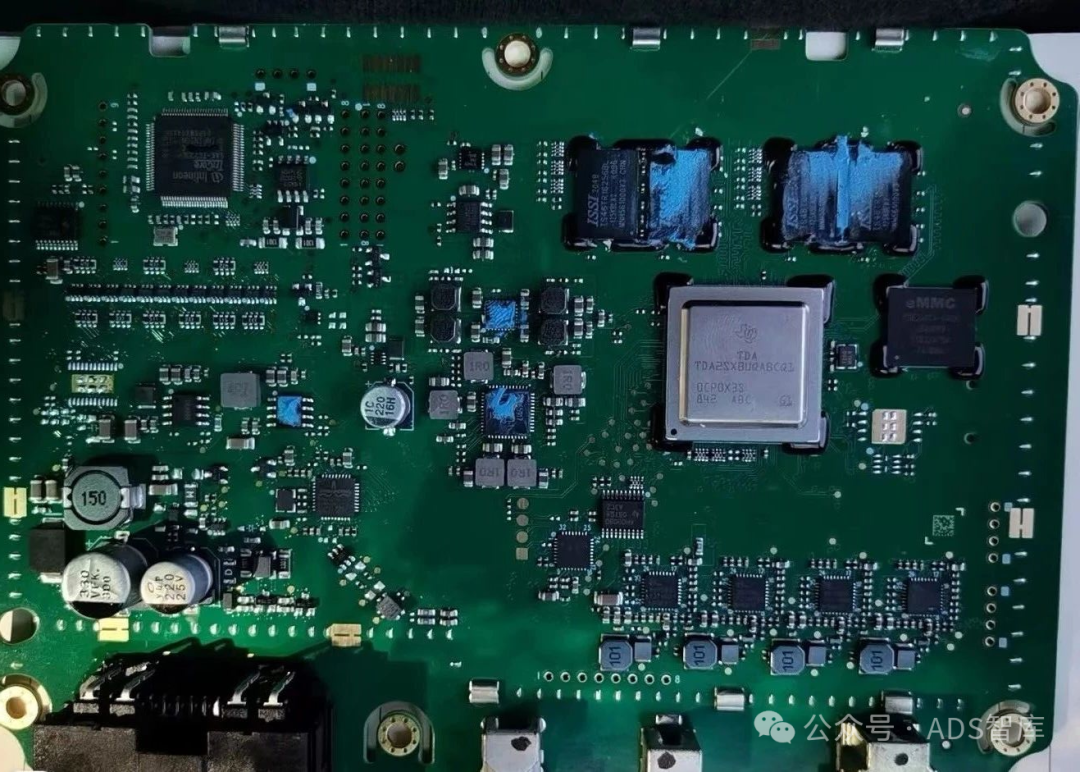

05XX家智驾控制器PCB板
核心 IC：SAK-TC233LP、TDA2SXBUQABCQL



图源：咸鱼

PART.02

感知传感器相关

2.1摄像头

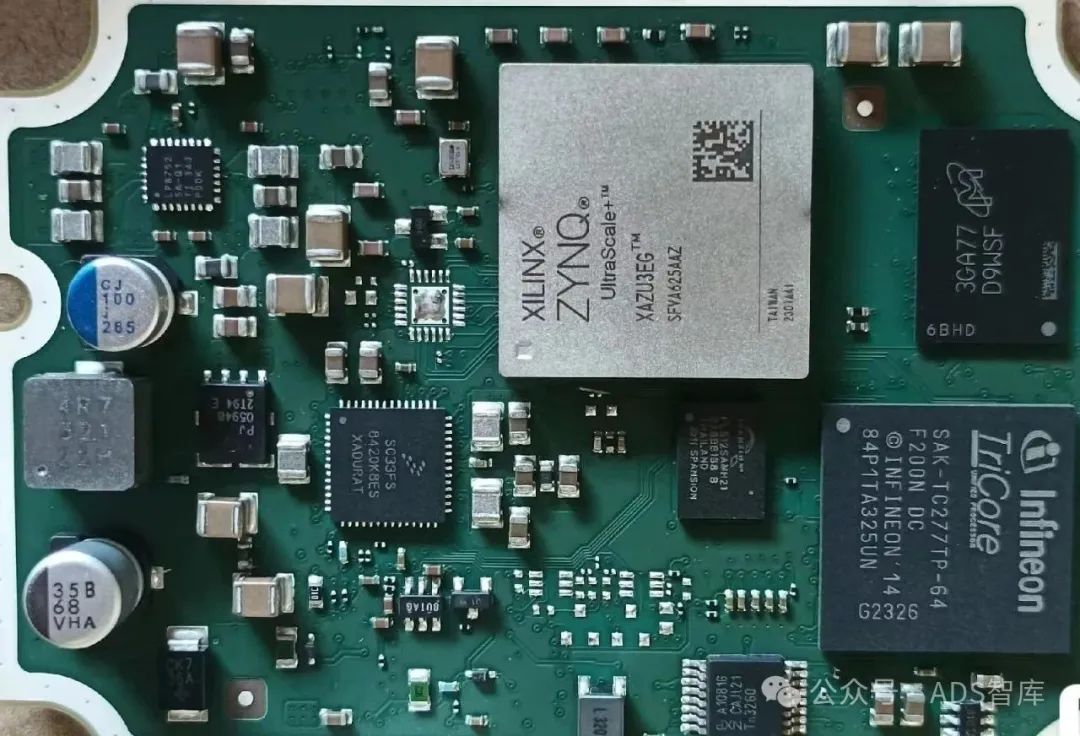

01XX家摄像头PCB板核心 IC：XILINX XAZU3EG + Infineon TC277TP-64

图源：咸鱼

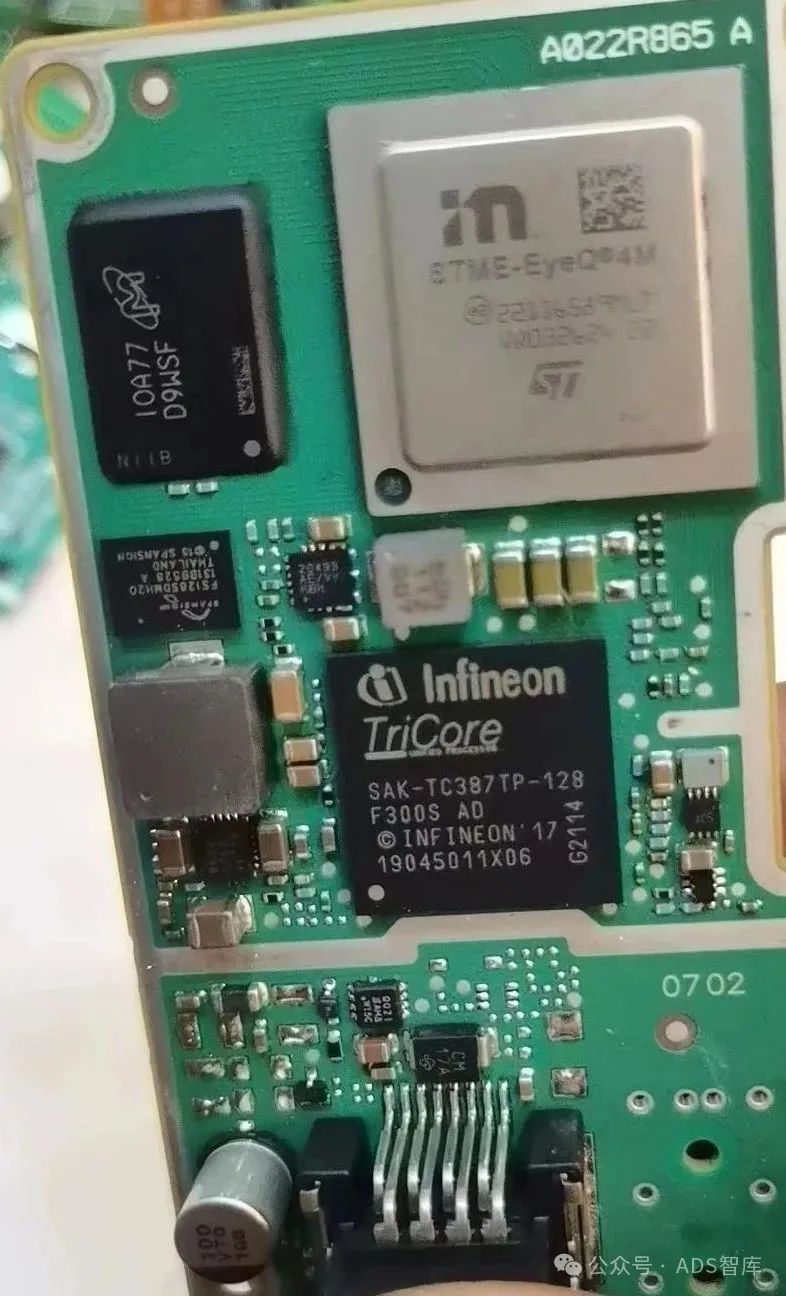

02XX家摄像头PCB板核心 IC：Mobileye EyeQ4 + Infineon TC387TP-128


图源：咸鱼

2.2毫米波雷达

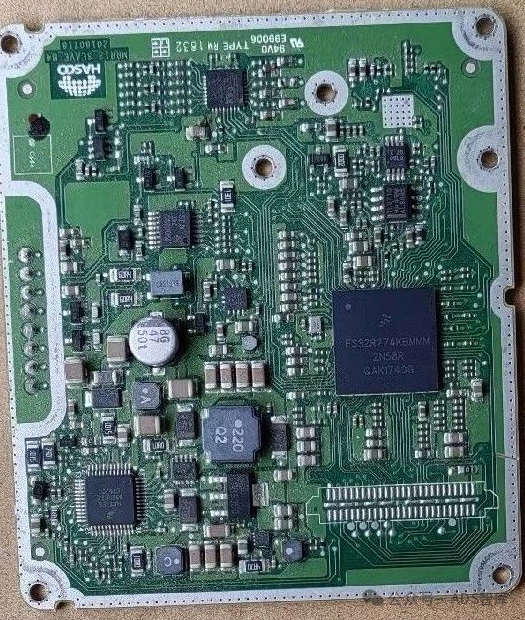

01XX家毫米波雷达PCB板
核心 IC：FS32R274VCVMM、STRADA431、MC33FS6520CAE、ADA8282、A1042



图源：咸鱼

PART.03

智能座舱相关

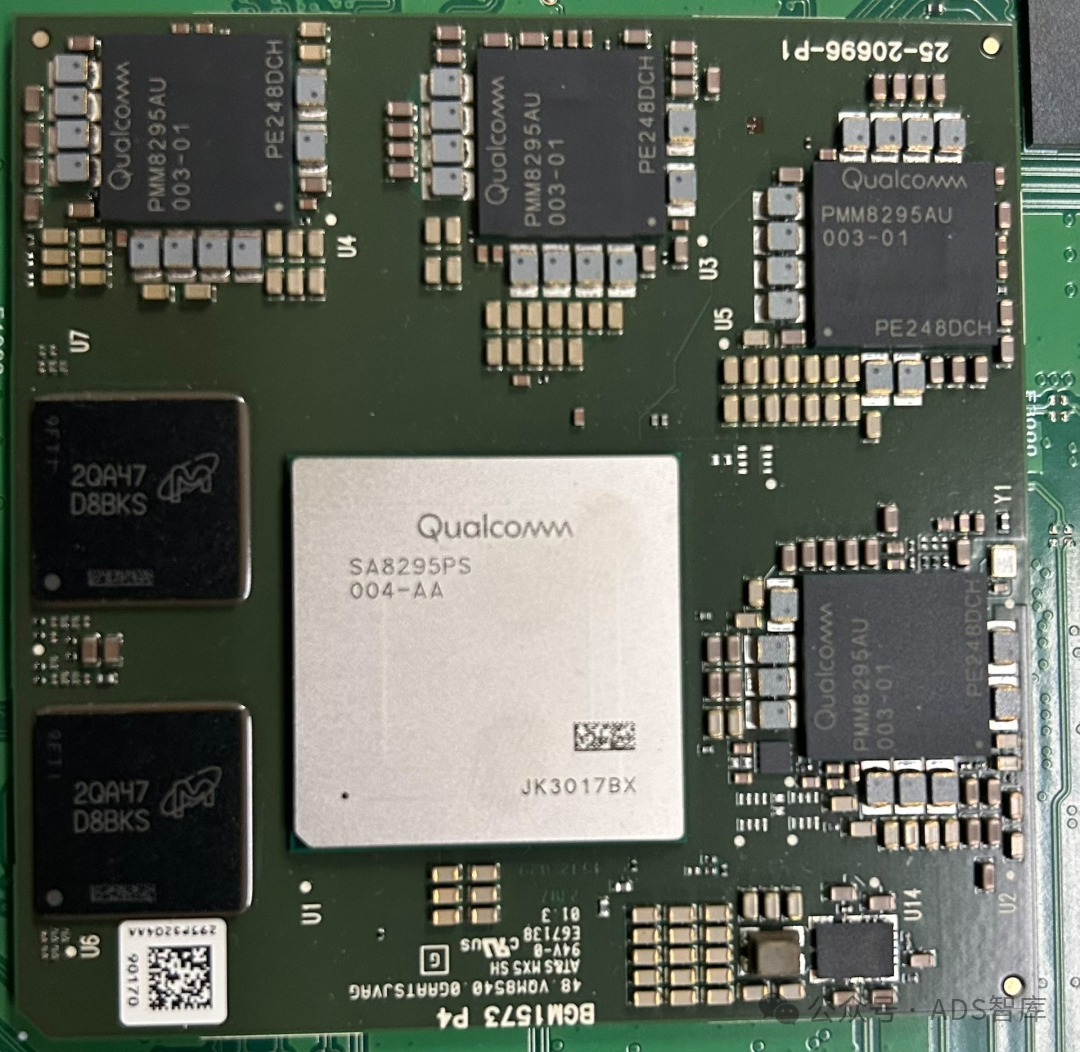

01APTIV核心 IC：Qualcomm SA8295PS + 4 Qualcomm PMM8295AU + Micron LPDDR4



图源：咸鱼

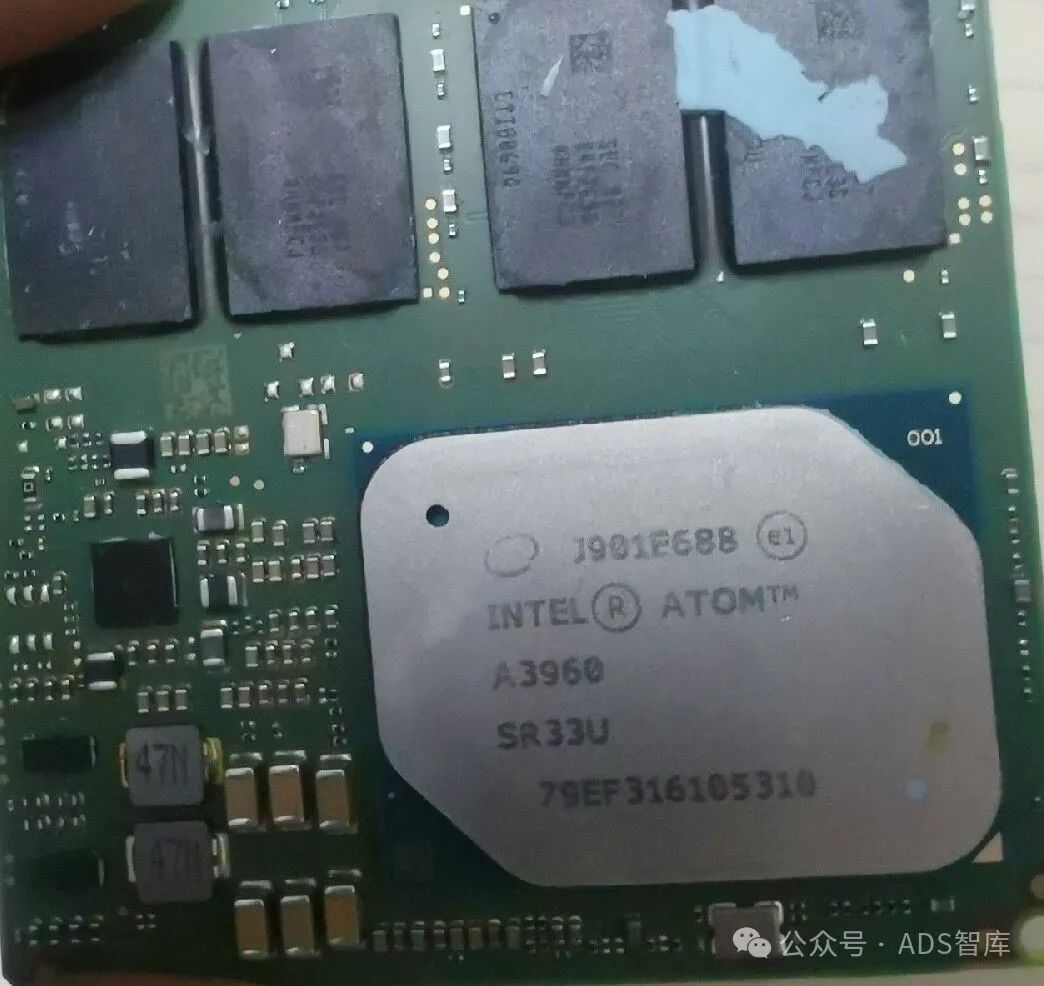

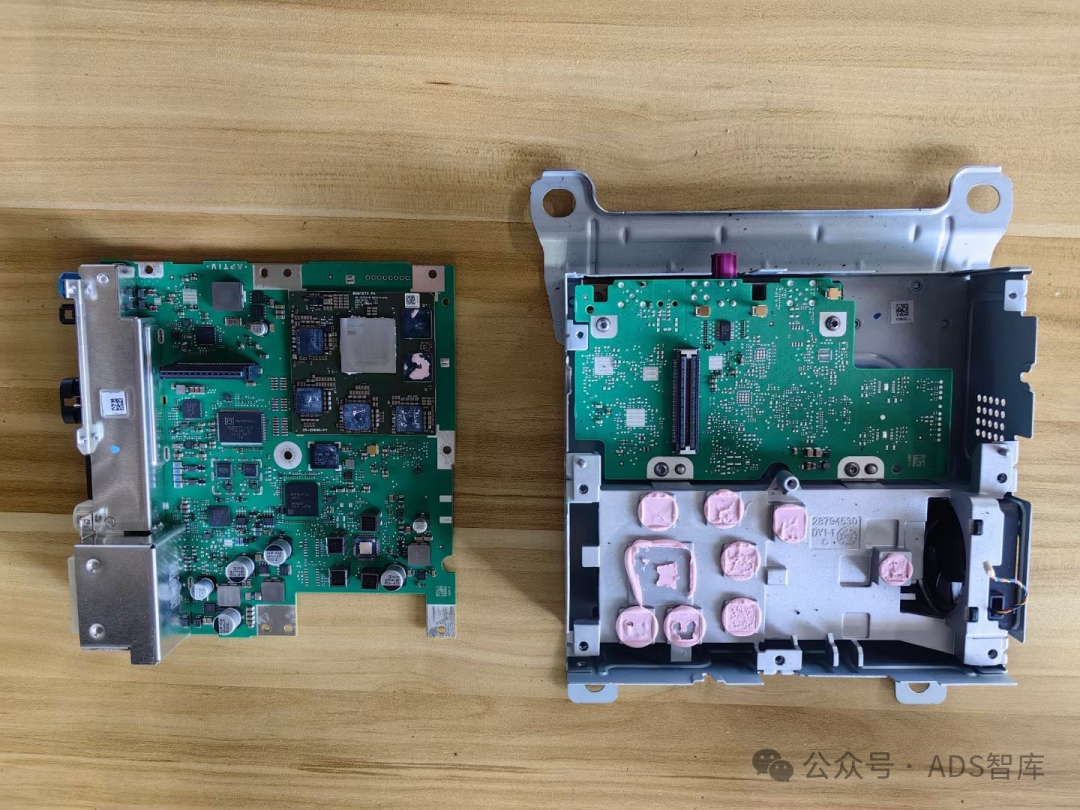

02XX家座舱控制器PCB板
核心 IC：Intel A3960

图源：咸鱼

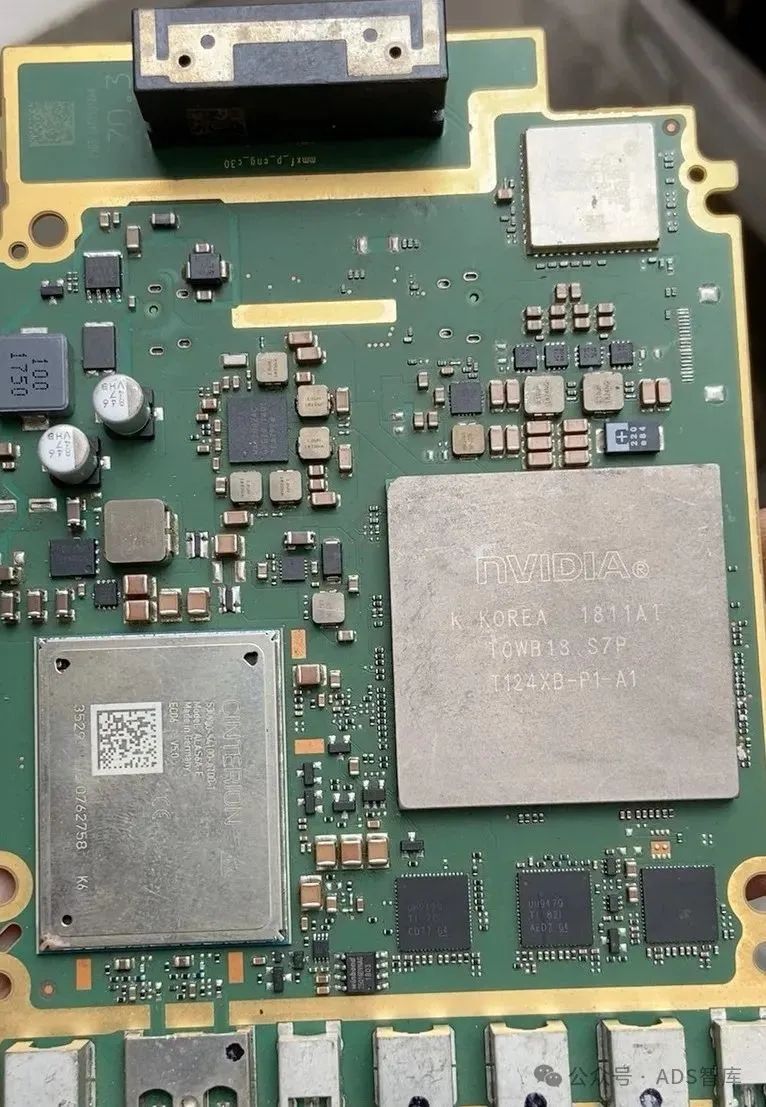

03XX家座舱显示控制器PCB板核心 IC：NVIDIA T124XB-P1-A1


图源：咸鱼


附：车机芯片阵营介绍及核心IC对比

特斯拉阵营：AMD Ryzen、英特尔 A3960根据网络博主的拆解测评，判断 AMD Ryzen 芯片的性能大致相当于英特尔 4 - 7 代的 i7 4 核笔记本处理器，在满足车机芯片严苛的测试要求后，AMD Ryzen在车机芯片中已经足够强大。高通阵营：8155、8195、8295 芯片华为海思：麒麟 990A三星：Exynos Auto V9采用8nm工艺制造，内置8个ARM Cortex-A76 CPU内核，最高主频2.1GHz。集成ARM Mali G76 GPU、高级HiFi 4数字音频处理芯片和独立的NPU处理单元，支持最多6块显示屏以及12个摄像头连接，可以无缝处理多个系统信息。此外，这颗SoC还集成了独立安全芯片，来保证驾驶及数据的安全性。联发科：MT8666瑞萨：R-Car H3四核 A57 + 四核 A53 + R7 CPU，集成 GX6650 GPU，在推出之初就通过最高等级的 ASIL-B 级认证。瑞萨作为日系品牌，自然与日系车合作紧密，通常都是与整车厂一起开发芯片，所以丰田便使用了R-Car H3 芯片。

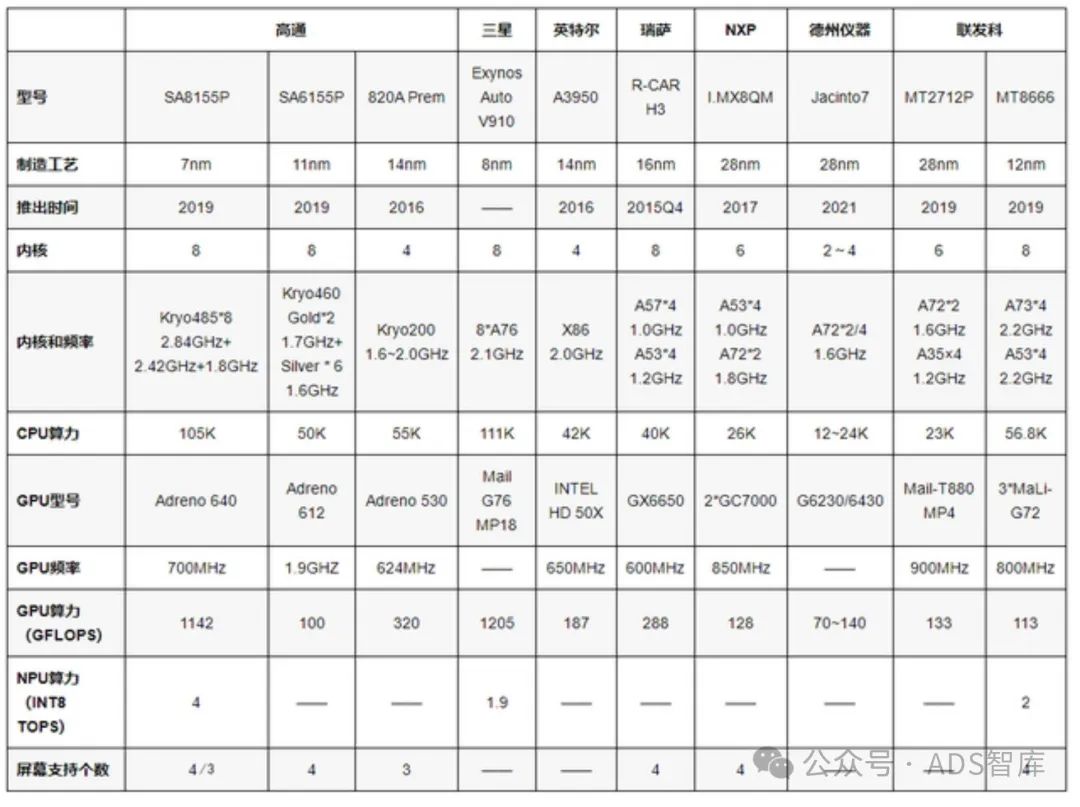

各阵营芯片对比分析：

来源：摘自知乎
