诊断事件管理(Diagnostic Event Manager, DEM)模块作为AutoSar诊断模块的重要组成部分,主要负责处理和存储诊断事件(错误)和关联数据。

DEM模块相关的标准主要包括两部分:ISO 14229(UDS,车身域诊断遵循的主要标准)和ISO 15031(OBD,该标准制定较早,主要针对排放相关的诊断)。

主要作用:

    汽车检修提供数据:汽车售后会通过诊断仪去读取诊断仪读取诊断数据,主要包括诊断故障码(DTC)、扩展数据及冻结帧等。根据故障码能够判断出出现故障的汽车部件,根据具体的关联数据可以读到出现故障的时间以及当时的ECU的一些状态数据(记录易于判断故障原因的数据)

    汽车错误状态处理提供依据:故障信息是ECU的运行重要依据,出现影响功能的故障时,应对功能禁止或功能降级以保护ECU或者负载。下面举两个例子:

      功能禁止:当电机出现短地这种情况时,处于保护负载及ECU的目的应该关断输出

      功能降级:如车窗反复操作时,车窗电机出现温度升高的情况,处于保护会将温度分为几个保护level,在这几个level中分别禁止相应的功能(如自动上升、自动下降等)

    汽车重要故障显示:某些重要组件出现出现问题,需要警示用户(仪表盘上显示或者中控屏显示等)避免出现安全事故,主要看OEM如何定义这些故障等级。

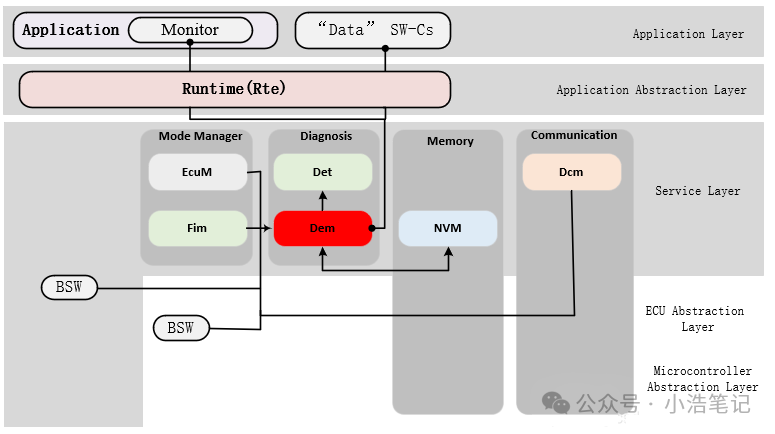

DEM模块及关联模块关系

AUTOSAR_BSW DEMw1.jpg


    功能禁止模块(FIM, Function Inhibition Manager): 在监控状态发生变化时,Dem通知和更新功能抑制管理器(FIM),根据指定的依赖关系停止或释放功能实体。简而言之,就是根据检测到的DTCs来确定是否禁用或者打开某些功能模块。

    软件组件(SWC, Software components)和基础软件模块(BSW, Basic Software): 检测到监控对象状态变化时,通知DEM模块更新数据,以及将错误状态数据通知给监控器以警示状态呈现给用户(状态位warning Indicator)。简而言之,SWC和BSW可以充当错误检测的功能,还有就是Monitror模块可以通过渠道把一些重要错误(OEM或者标准规定)呈现给用户。

    非易失性存储管理(NVM, NVRAM Manager): NVRAM块分配给Dem,由Dem使用以实现永久存储UDS状态信息和相关数据(例如,开机后复位)。简而言之,NVM给存储DTCs提供永久空间,避免在断电或者复位的过程中造成诊断数据丢失。

    诊断通信管理(DCM, Diagnostic Communication Manager): DCM模块处理来自外部测试人员或机载测试系统的诊断请求,转发来自外部诊断扫描工具的请求,并进一步负责响应消息的组装(DTC,状态信息等),之后将传输到外部诊断扫描工具。简而言之,两个主要功能:1)、读取DTC(0x19服务);2)清除DTC(0x14服务)。
