在车辆研发过程中，Vector/PCAN工具的使用是随处可见的。今天把各个工具是使用手册汇总给大家统一阅读。

01.

CANOE使用
工程配置

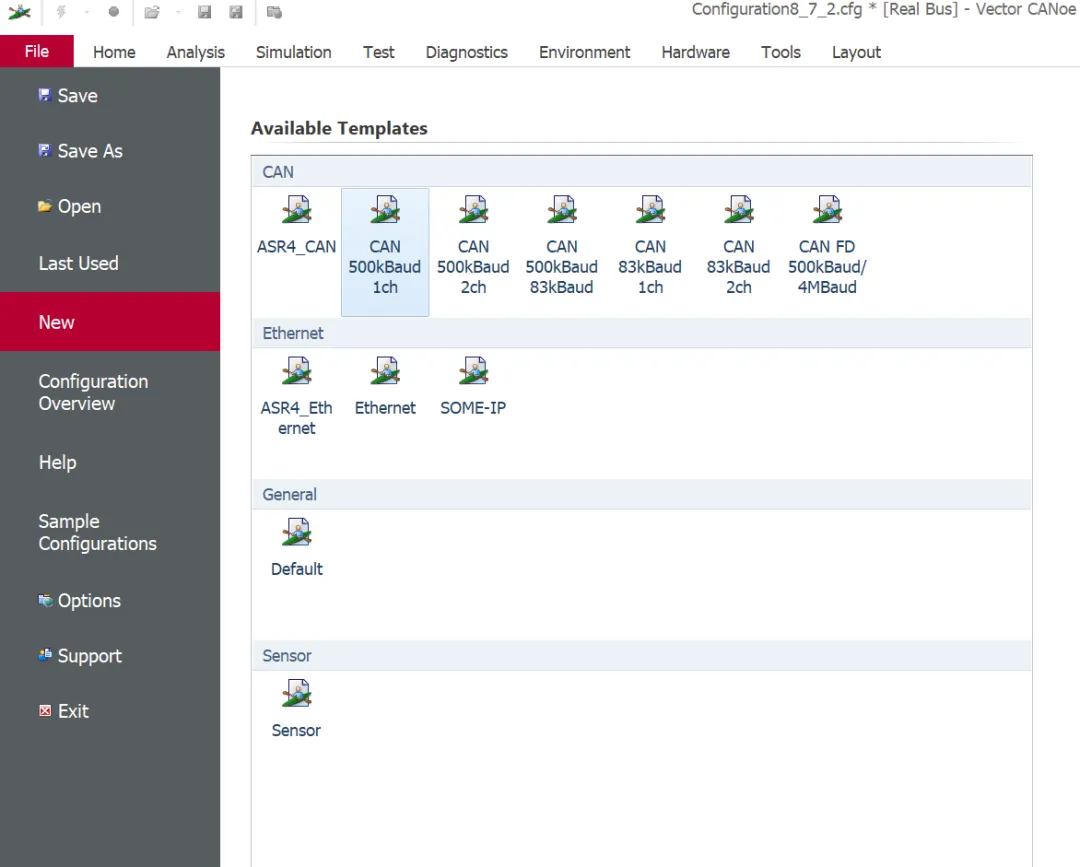

1. 新建一个工程：点击File→New；选择500k波特率高速can，配2路can。

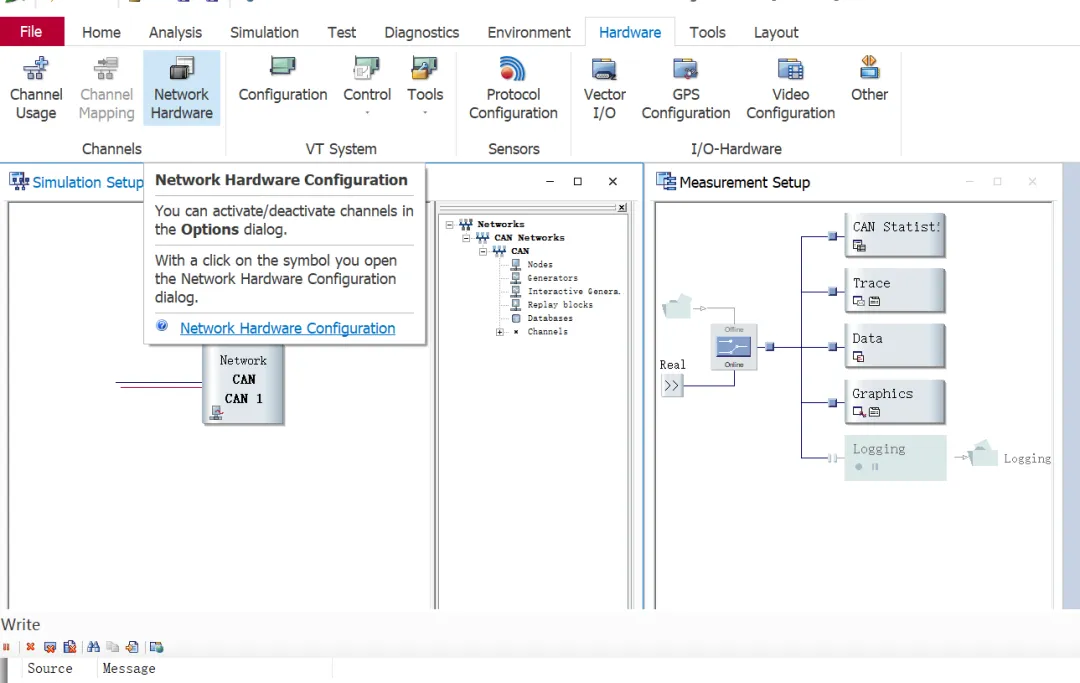

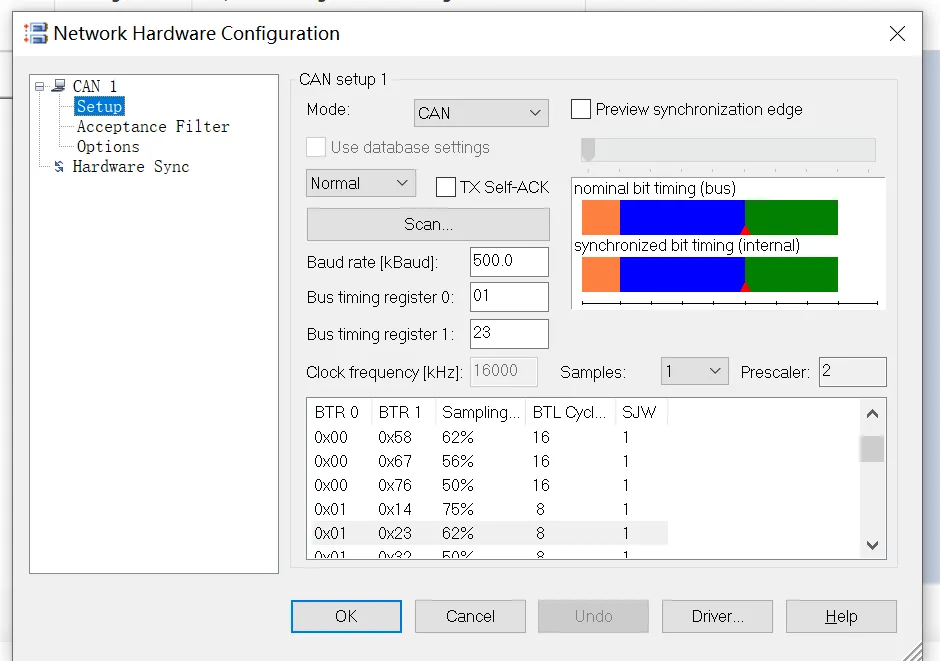

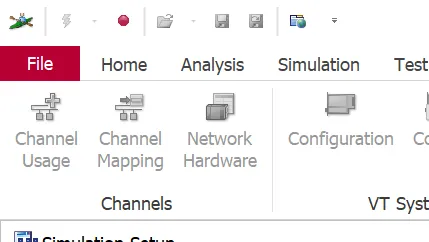

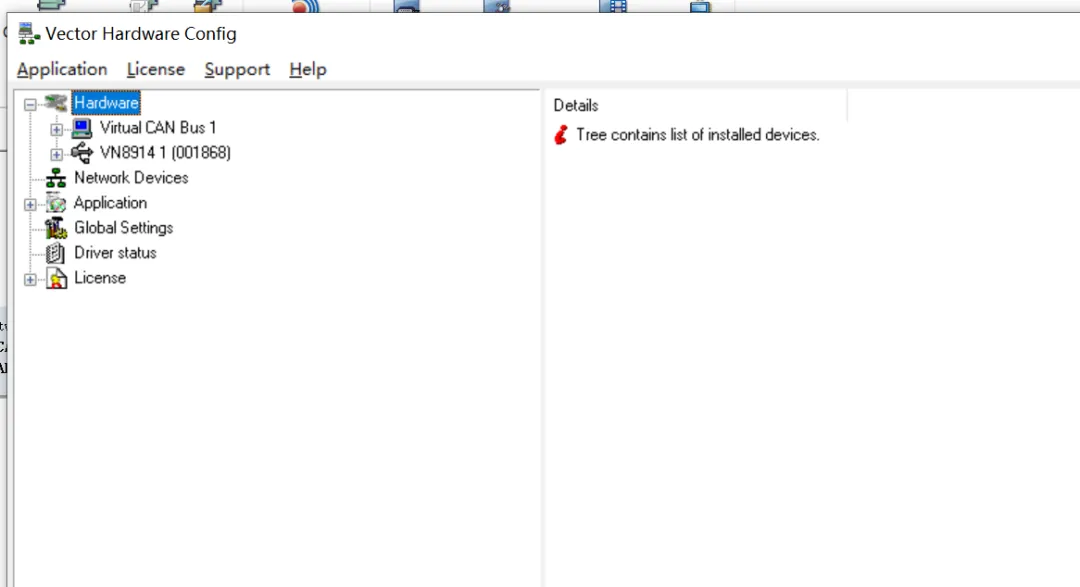

  2. 硬件驱动配置如下图，点击Hardware,后选择Network Hardware






3. 选择Setup，然后点击Driver，为硬件选择驱动。

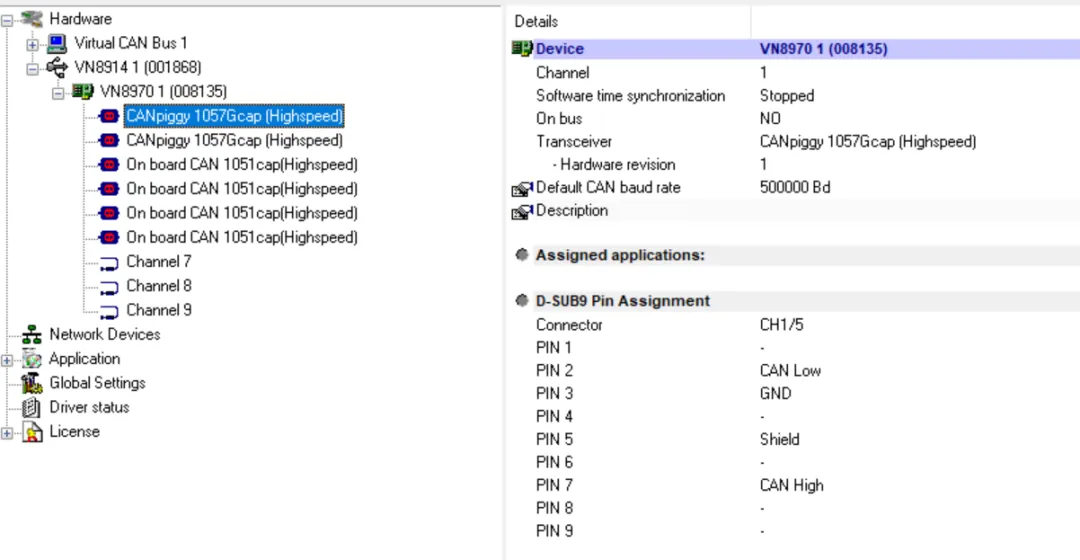

4. 找到我们实际的设备VN8970

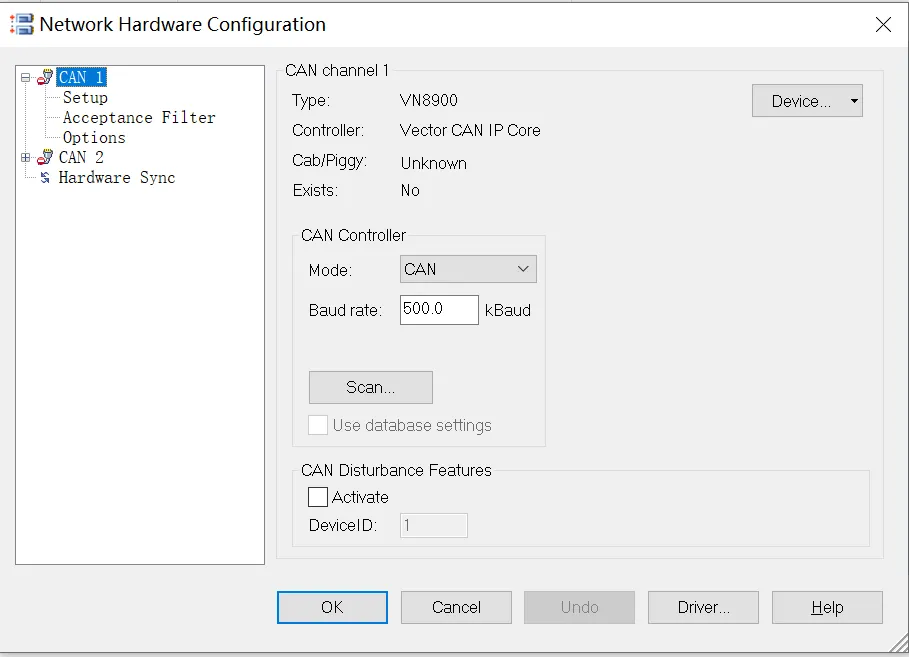

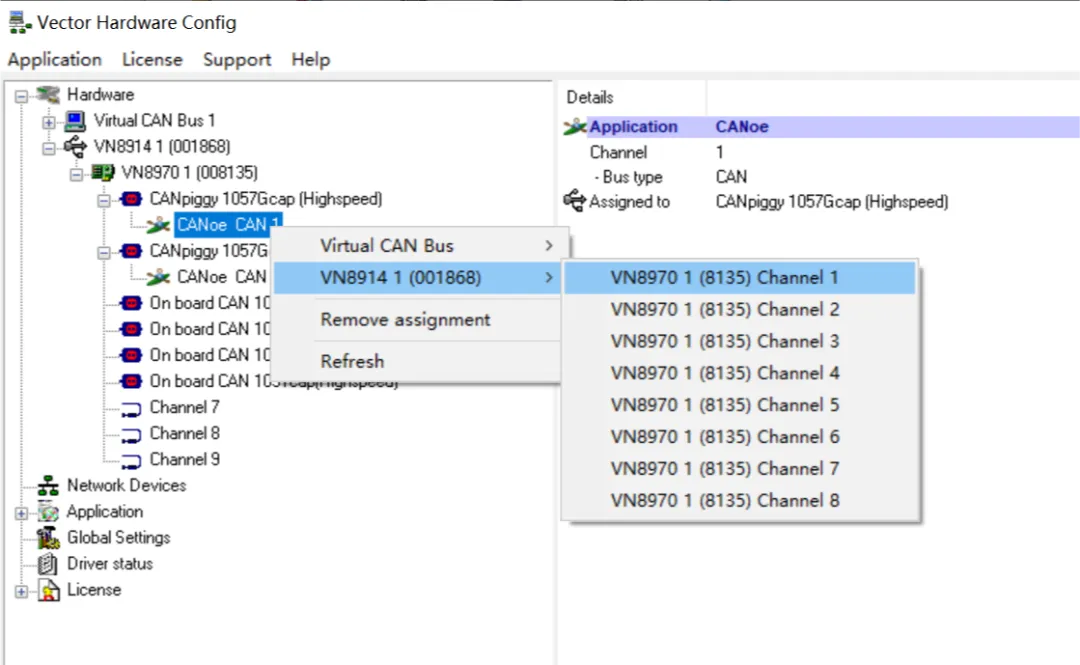

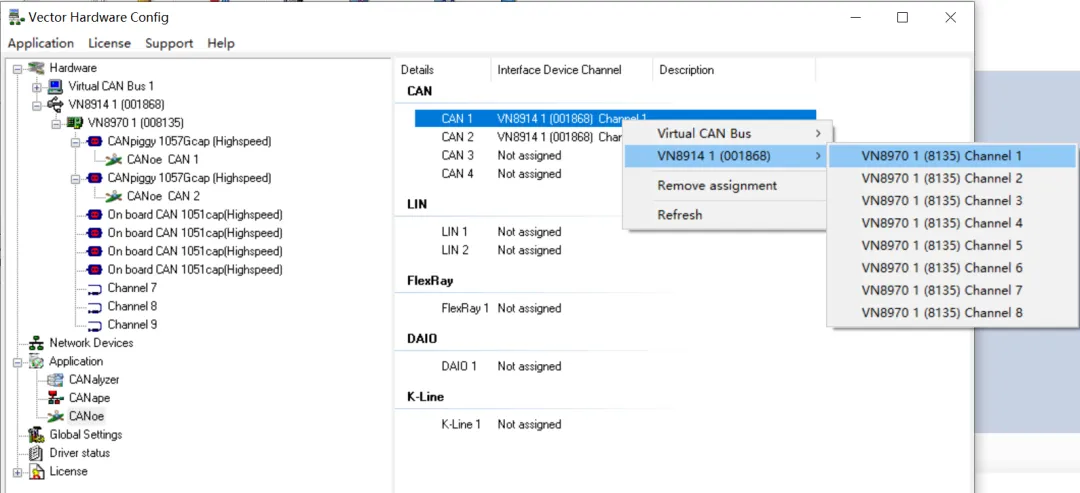

5. 接着配置CANoe硬件通道接口，使之与软件设置匹配。通常选用500kb的高速CAN。我这边做测试，只用到了一个CAN通道，选择了1ch。选择Application下面的CANoe，在CAN1处右键选择我们的设备Channel1。同样的方式可以为CAN2配置Channel2。


配置完成会看到下面的选项：

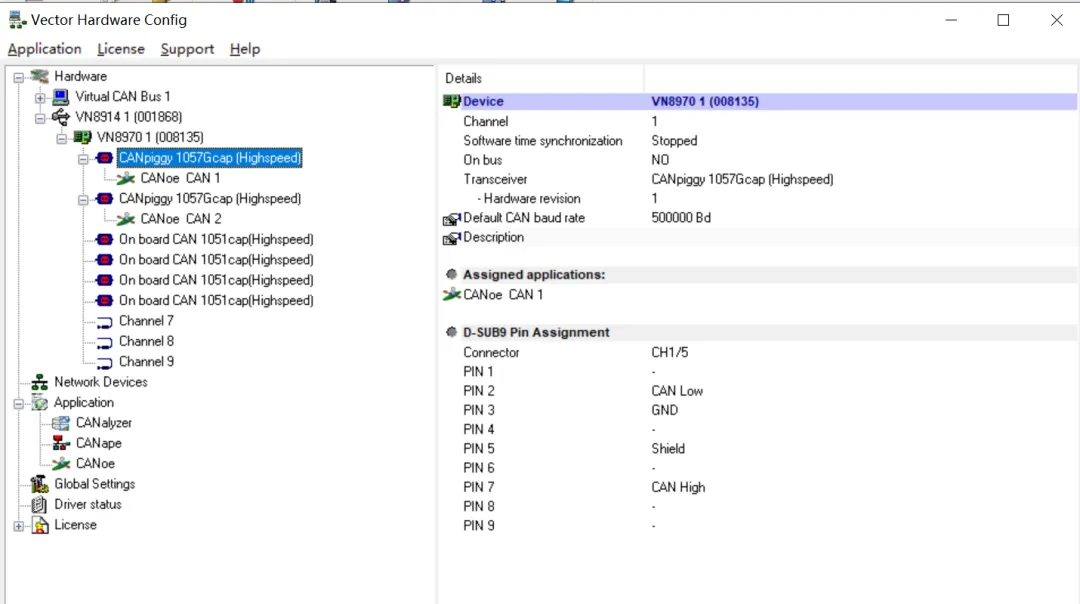

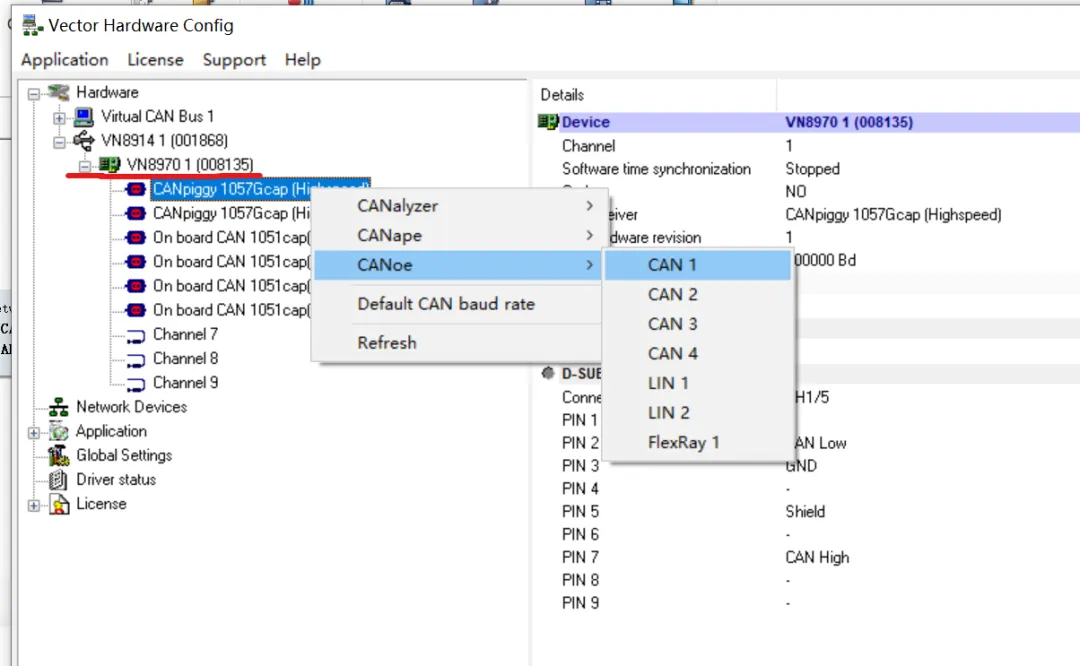

6. 在左侧栏设备型号处点开，在下面的Channel1上右击，选择CAN设备对应的通道功能。之后在Channel1下面的CANoe CAN1上右击可以选择对应的设备通道。


配置好CAN1的通道后，检查一下信息，看看是否和自己配置的一致。

7. 配置好后，可以在右侧窗口看到软件中的CAN1对应上了实际设备上的Channel1。工程配置好后，点击File→Save，以便下次直接加载使用。

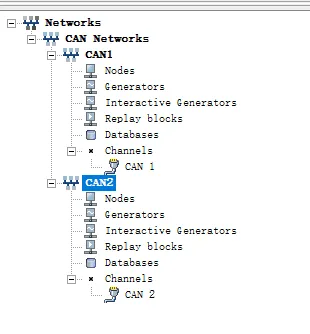

8. 如需使用2路CAN则按下图进行选择。注意这里选择的通道数不能超过CANoe实际的通道数。之后点OK确定。关闭配置窗口，看到软件主界面的网络窗口。



加载dbc

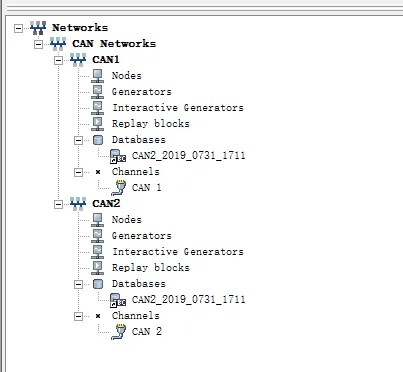

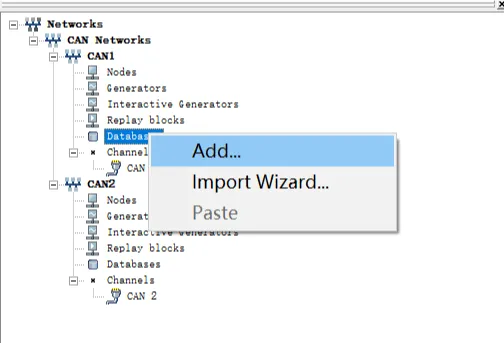

1. 在每个CAN网络下的Databases上右击，点Add，加载相应的dbc文件。加载后如下图所示。


注：如果CANoe设备没有Lin总线接口，一定要把Networks下的Lin Networks删掉。

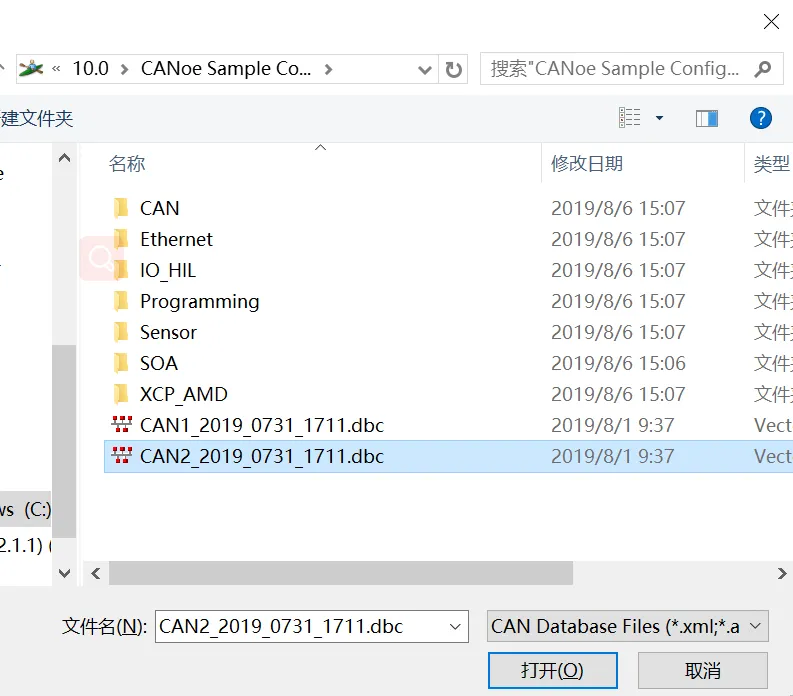

2. 选择合适的dbc文件

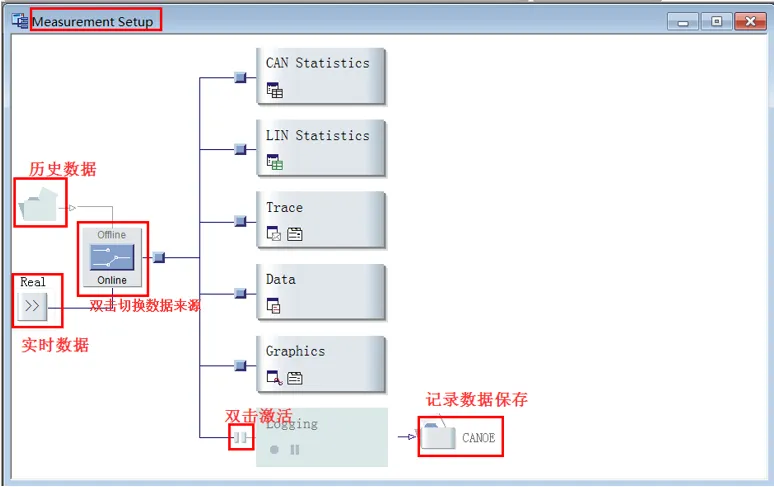

3. 如下窗口其中，左侧文件夹图标为导入历史数据，可以离线回放分析，下面的Real图标为记录实时数据，双击Offline/Online图标可以切换历史数据和实时数据。右侧列出了常用的CAN数据显示功能，常用的有Trace和Graphics。最下面的Logging图标为记录数据功能，需双击左侧的小按钮激活/关闭记录功能，双击右下角的文件夹图标，可以选择实时记录的数据存放路径。



模拟网络信号

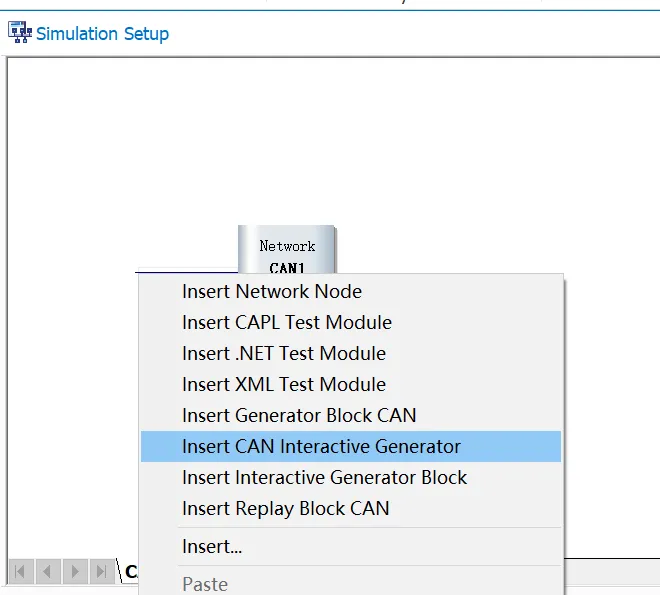

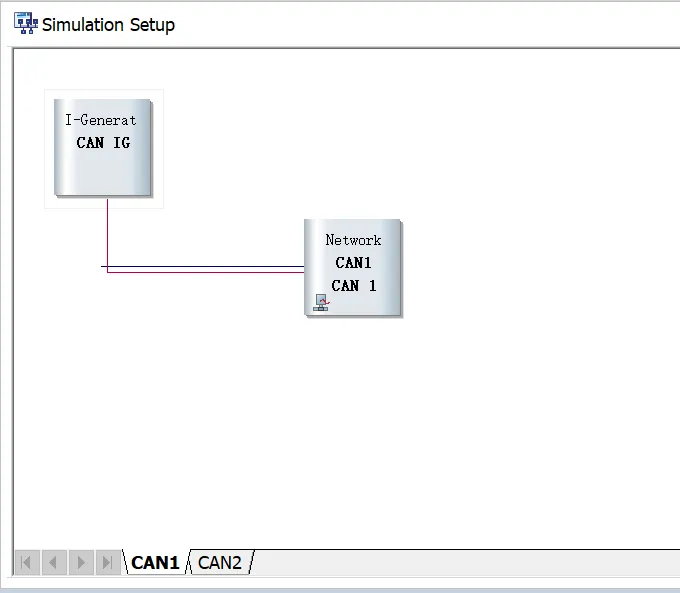

1. 可以在总线上模拟一个网络信号。在simulation Setup窗口中的CAN网络图标左侧的线上右击，弹出要插入的网络类型，选择Insert CAN Interactive Generator



2. CAN，可以插入一个交互式CAN信号发生器。

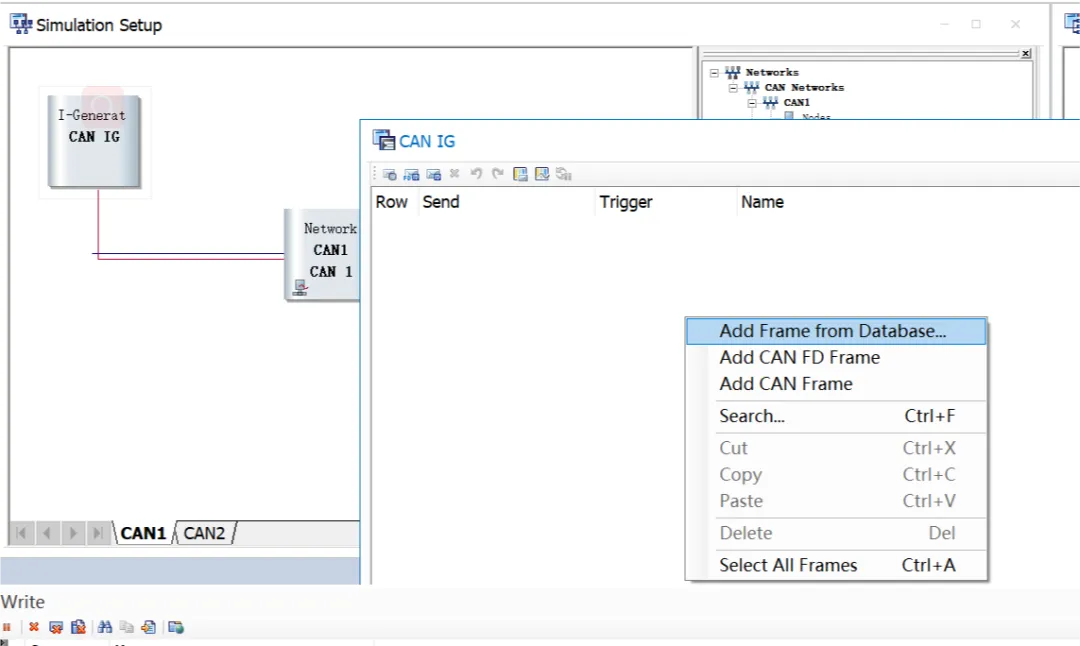

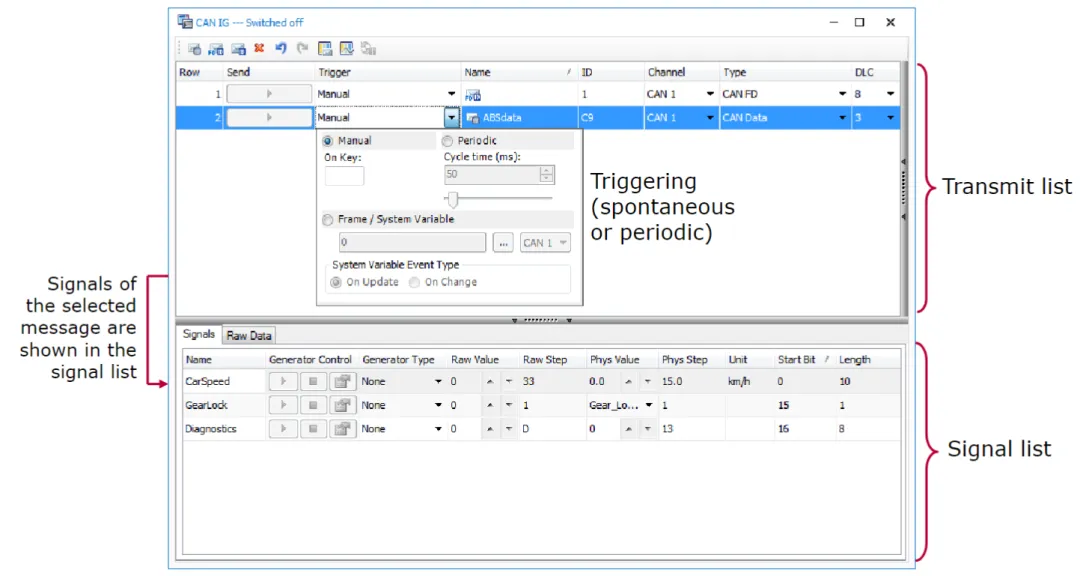

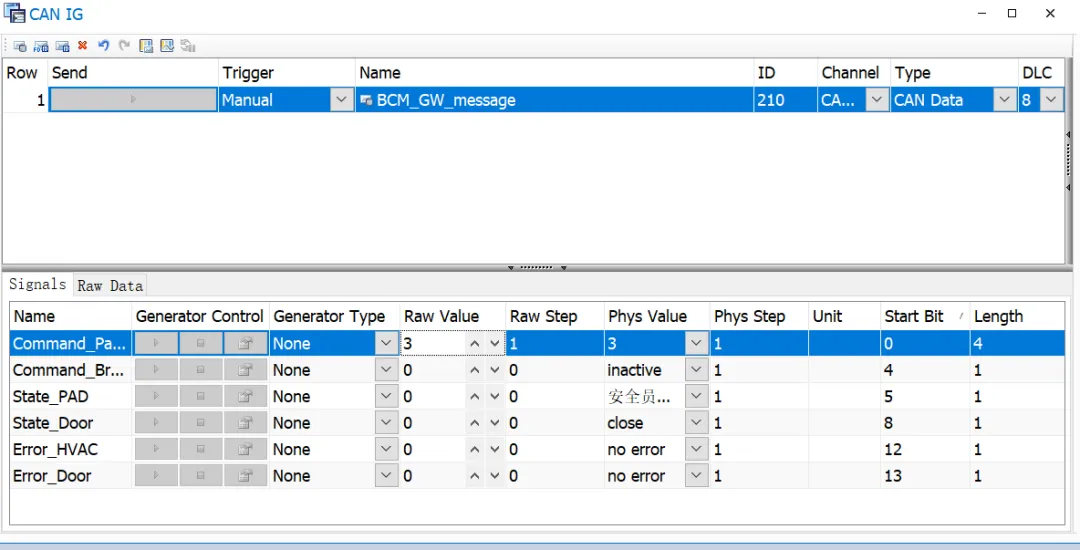

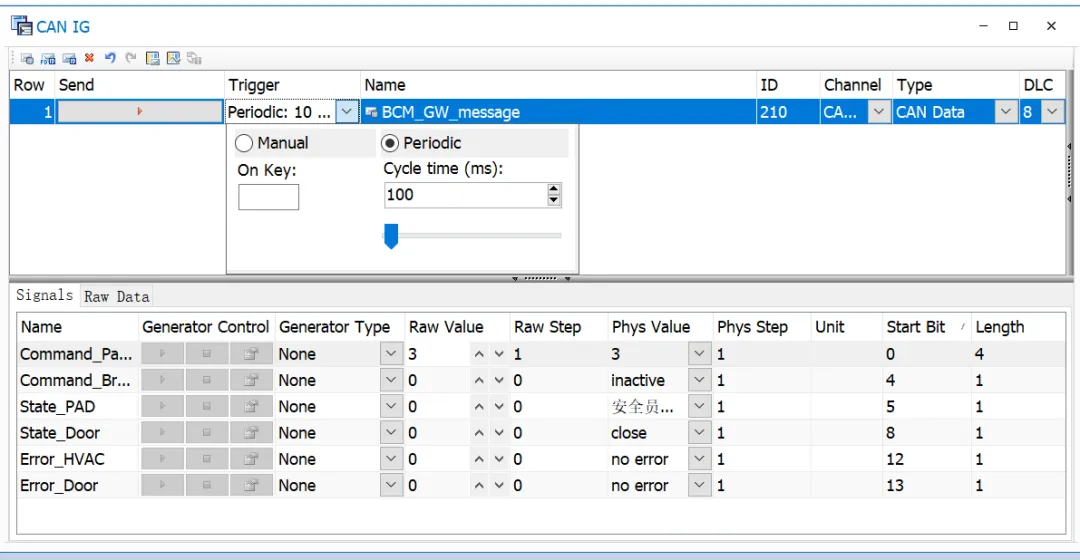

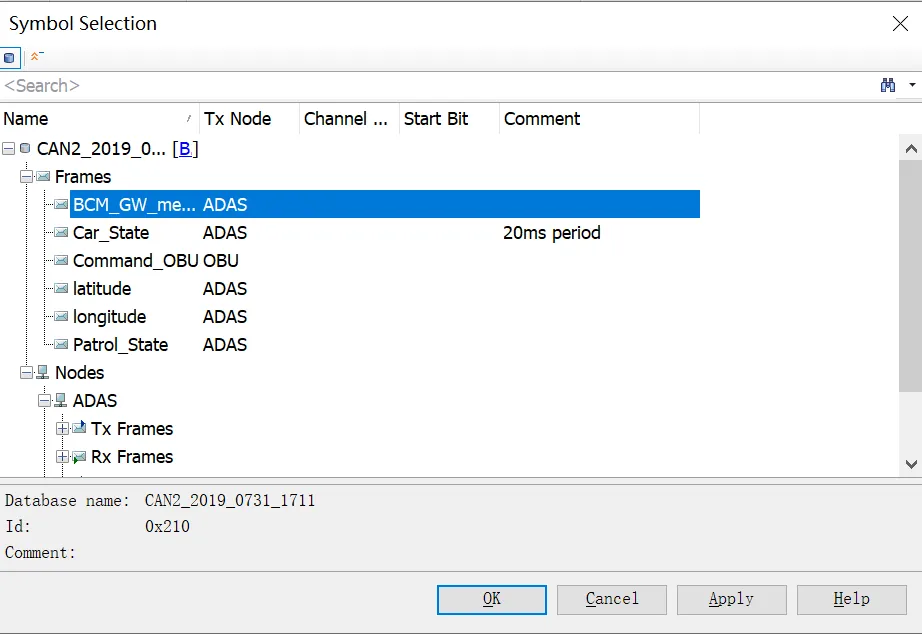

3. 在 CAN IG框上双击，弹出IG窗口，在下面的空白行格内双击，弹出CAN IG窗口，选择要加载的信号。

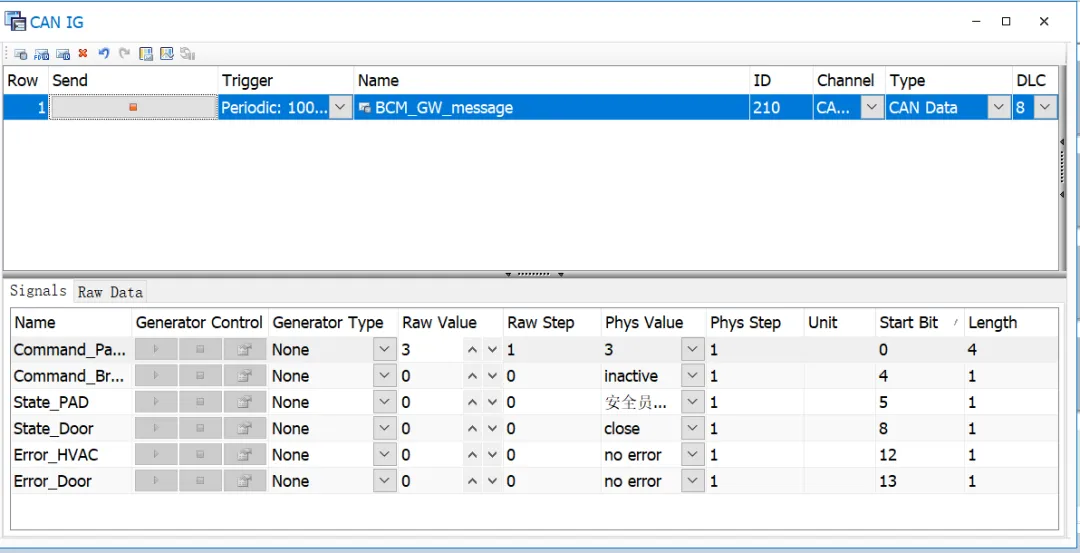

4. 选择想要发送的信号数据帧类型



5. 在下一行的小窗口中可以设定发送的数值大小.

6. 设置数据帧发送的频率，此处为100ms

7. 模拟的信号加载完后，点击运行图标，则该模拟信号被发送到网络总线上。注意，此模拟的信号持续时长为元信号来源的时长，到时间后自动消失。

    数据分析

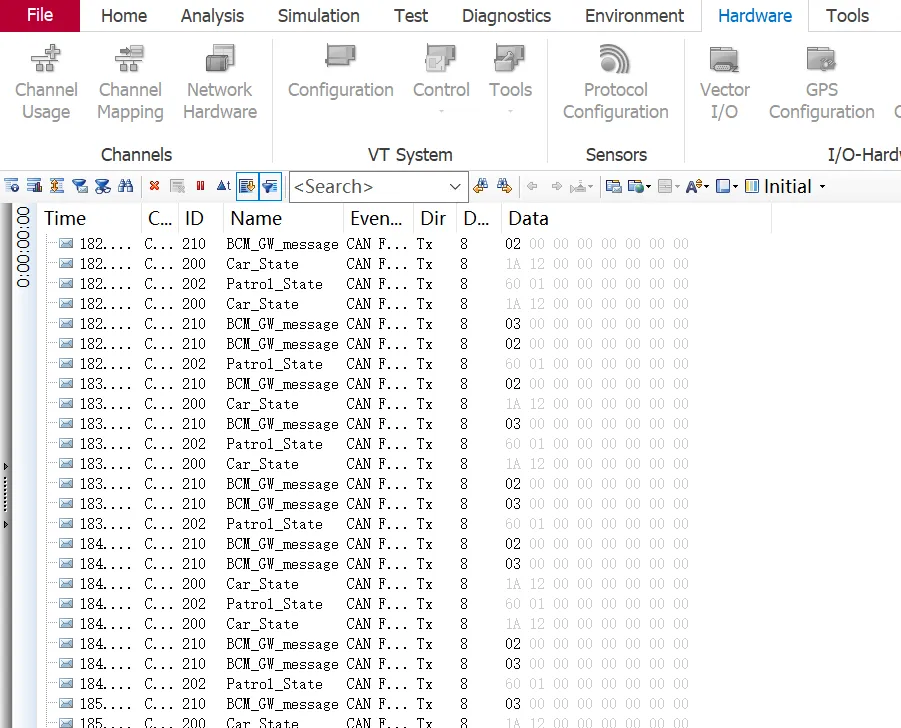

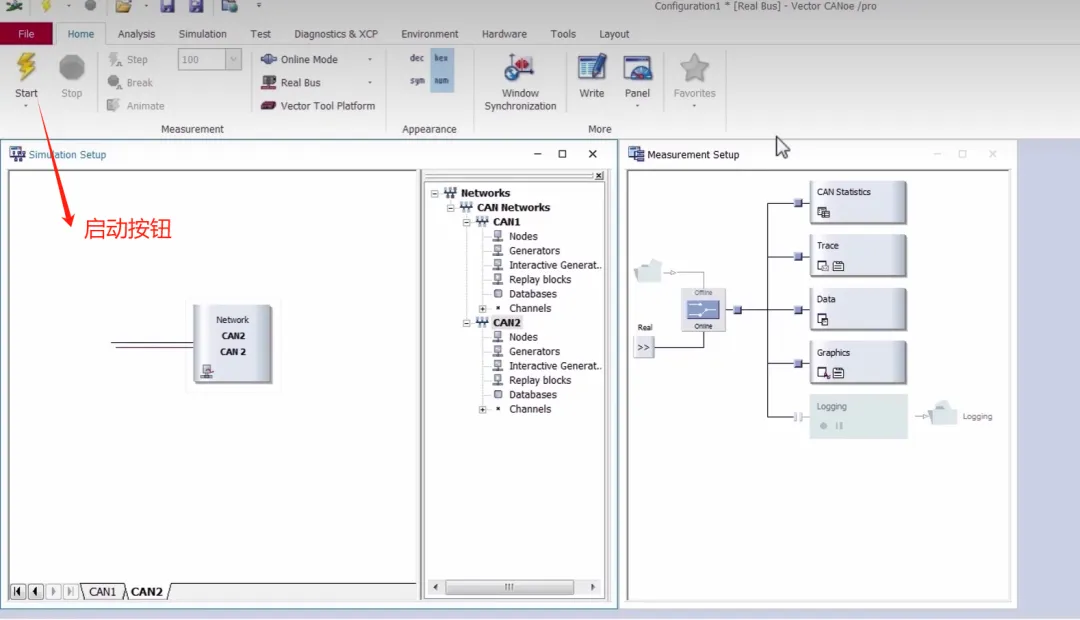

1. 上述设置好后，在界面最上面一行，点击运行闪电图标后，可以看到如下界面。Trace窗口中的数据随着运行时间变化，表示数据在实时采集。




2. 在Graphic窗口在弹出的窗口中选择要加载的信号，如下图所示。数据加载后如下图所示。有些信号的加载需要同时加载整条报文中的多个信号数据。



02.

CANAPE使用

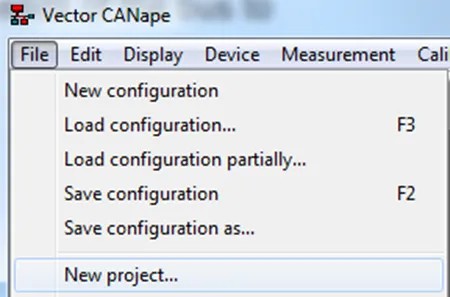

1.新建工程首先是新建CANAPE工程，从File->New project..开始。

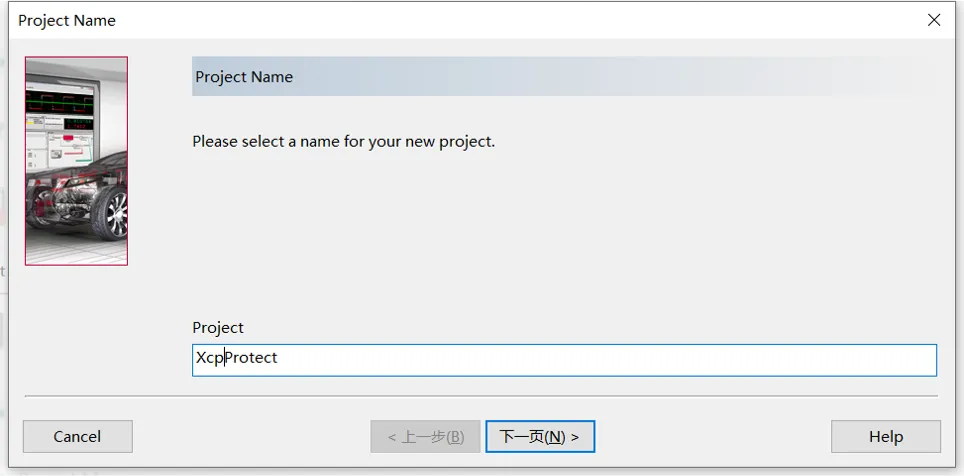

然后再给CANape工程命名，比如如下，简单的就叫XcpProject，点击下一步后，再选择工程存放路径，方便下次使用。


工程创建完成之后，再将A2l、elf、map文件放置到该工程下面，方便管理。2.新建Device

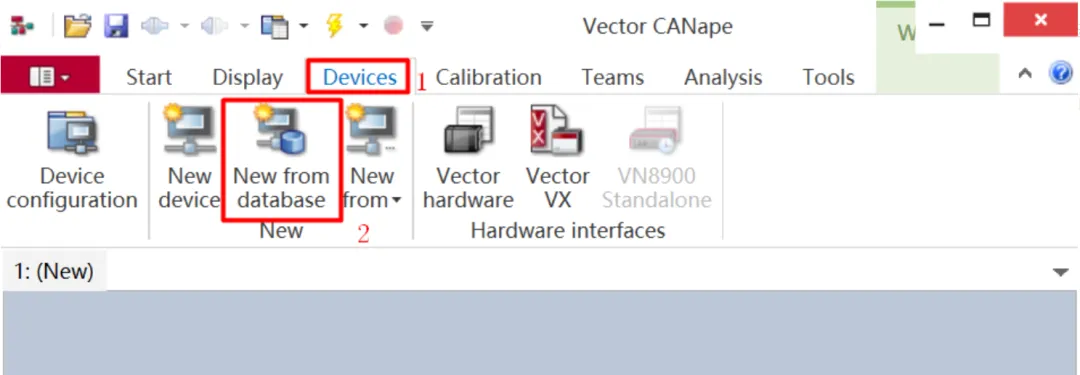

新建完成工程后，我们就需要开始新建Device了。通常在建XCP工程时，我们都是准备好了a2l、elf、map等文件。因此我们在建Device的时候可以从菜单中的Devices->New from database开始。

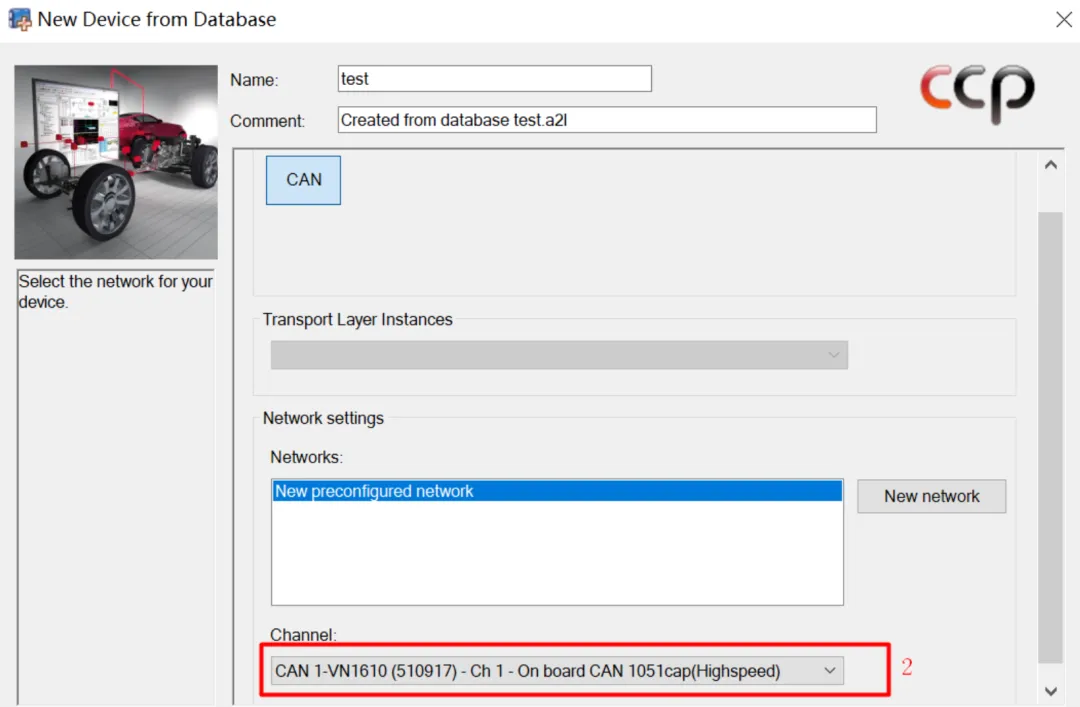

点击New from database后，会弹出添加a2l的界面，选择第一步中放置在XcpProject文件夹下面准备好的a2l文件，然后下一步，选择需要关联的硬件设备，这里就是选择CANApe硬件的型号，以及准备使用的CAN通道。

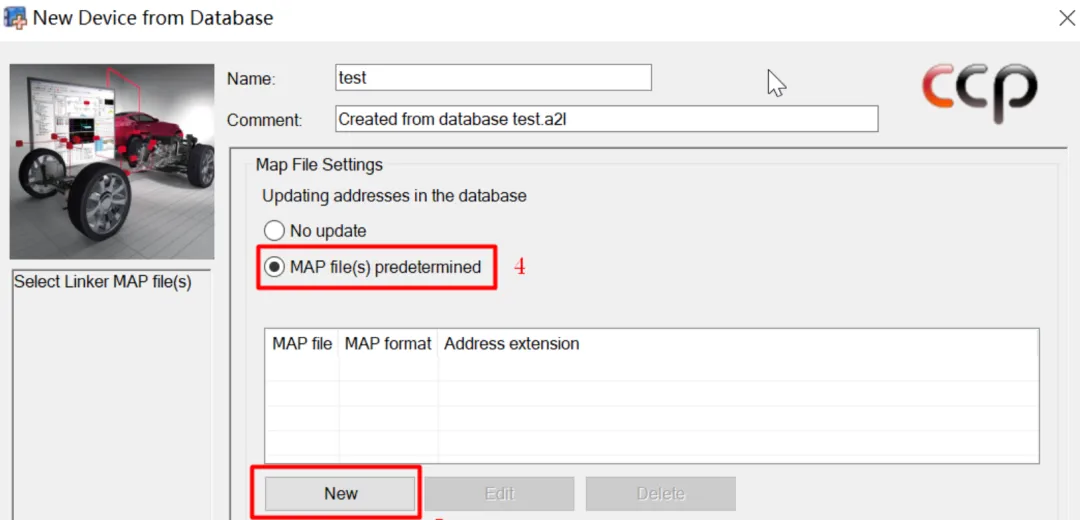

关联硬件设备后，再关联map文件和elf文件。加载完这些文件后，一路下一步或OK后，就完成了Device的创建。

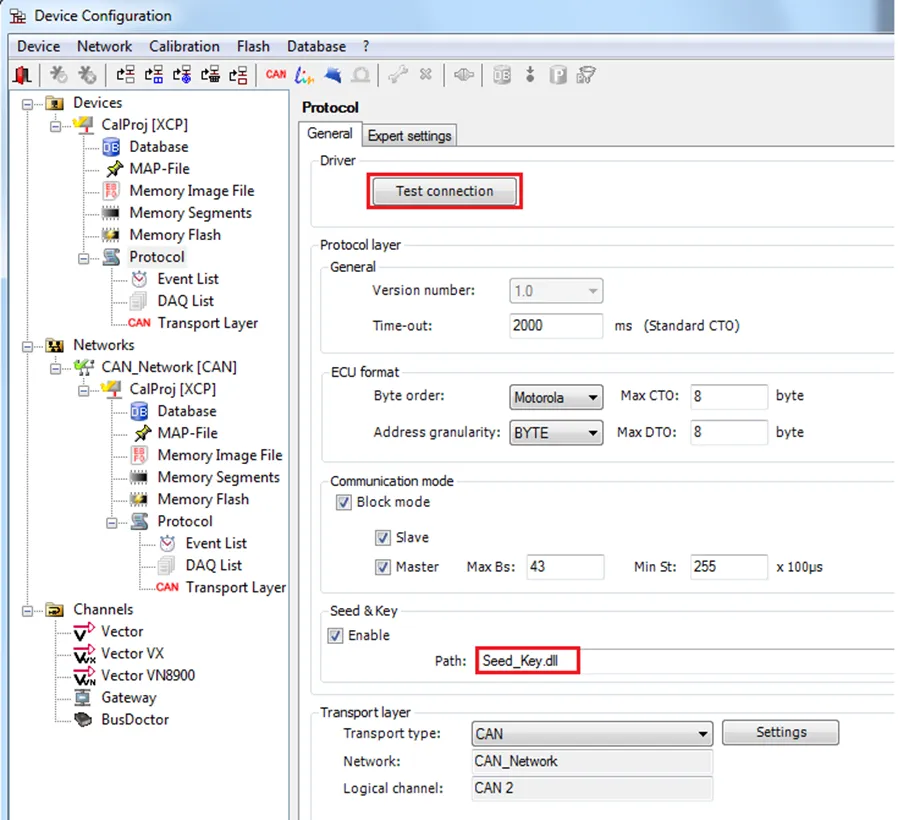

这里有一点需要注意的是，如果XCP工程会涉及到dll文件，类似于UDS安全访问需要的dll一样，则需要在protocol的地方关联上。


3.观测配置

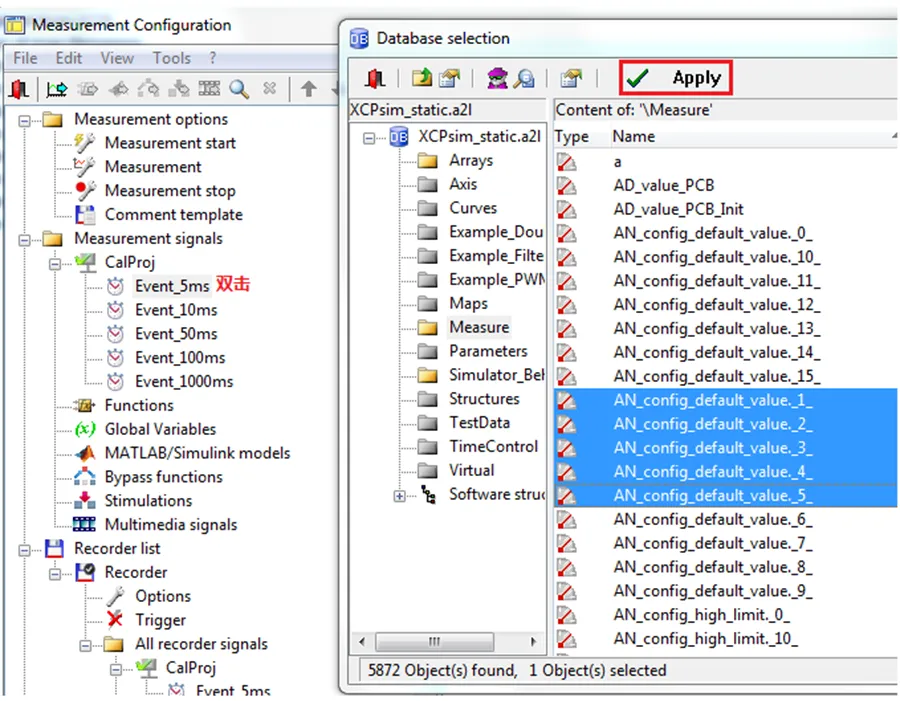

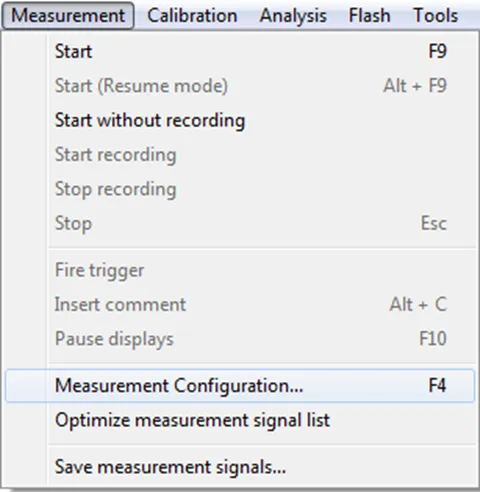

以上工程和设备都已经建好了，可以开始把观测量进行配置一下，点击Measurement->Measurement configuration。

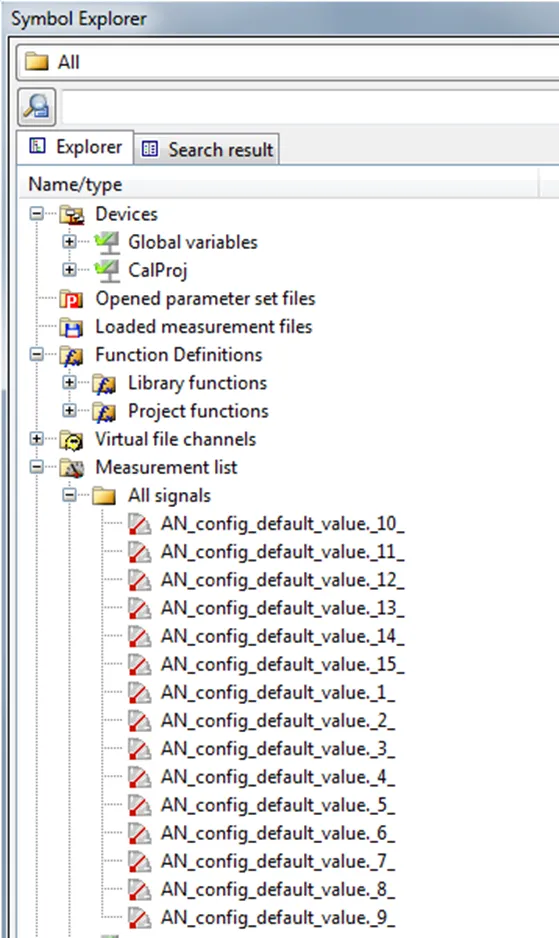

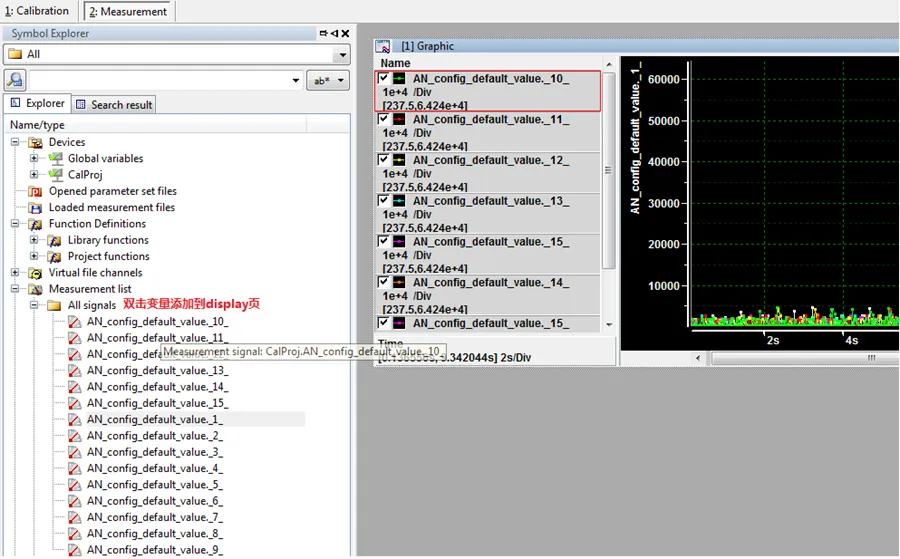

双击CalProj下后，会在右侧弹出a2l中配置的观测量，可以选择部分需要使用的观测量，点击Apply，就OK了，在Symbol Explorer的Measurement list中就可以看到了。

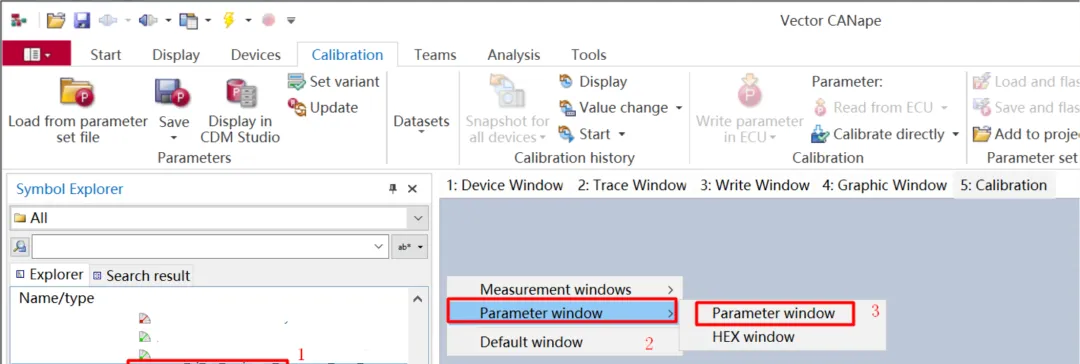

再点击Edit—>display pages，添加后，就可以在graphic上看到了。


4.参数标定

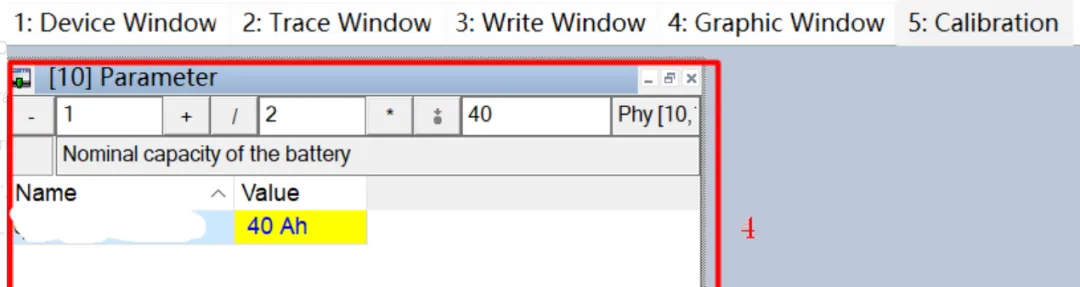

标定操作相对比较简单，只需将需要标定的参数拖拽至相应的页面，然后修改Value就OK了。





03.

Canalyzer使用

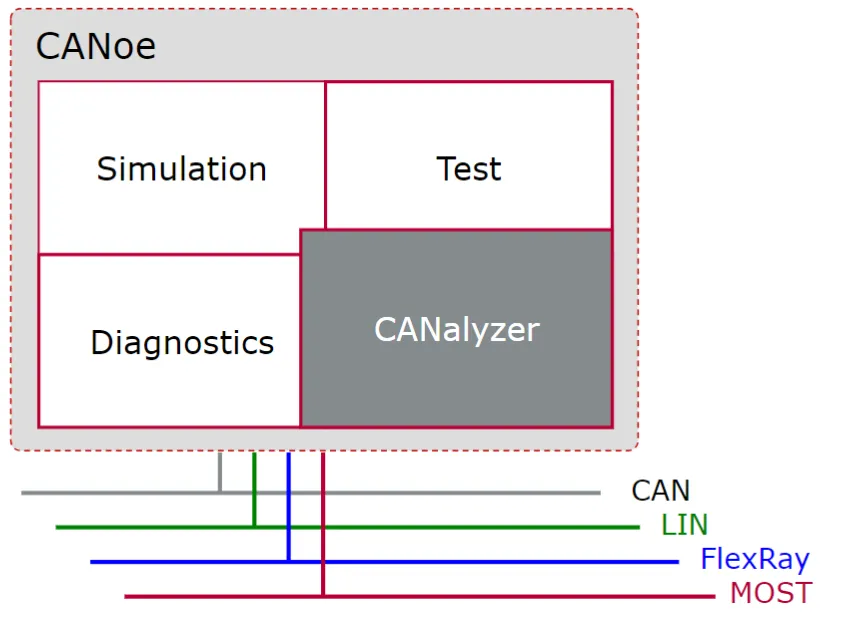

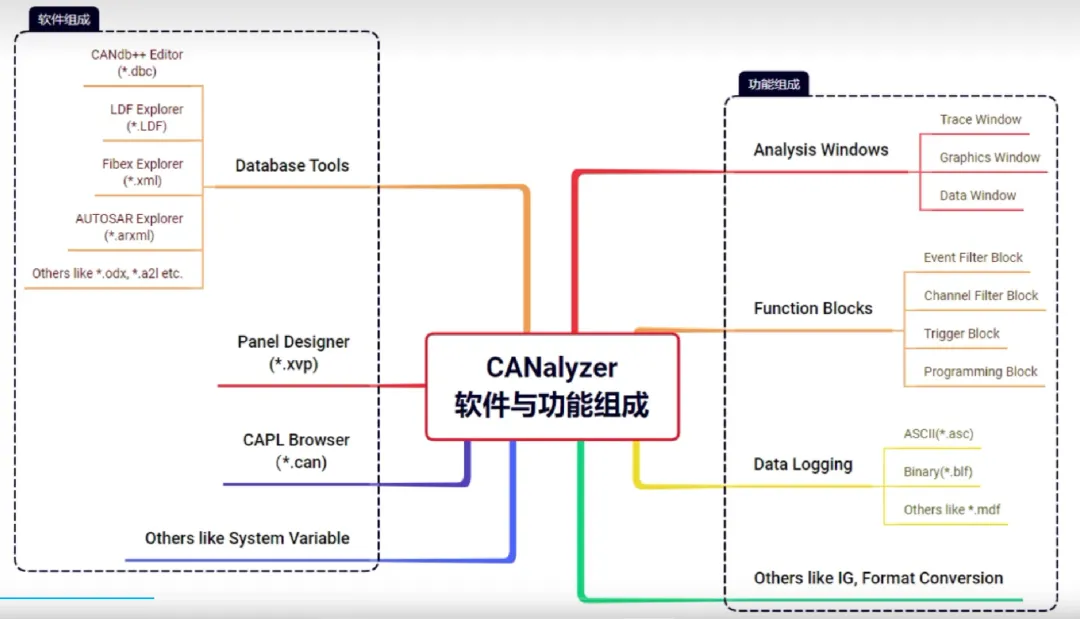

首先它跟CANoe的区别是啥呢，下图是Vector官方给的图，其解释为CANalyzer是CANoe分析及附加功能的集合。





下面来说说CANalyser的使用。首先是打开界面的闪电标，用于闪电标志是启动和暂停作用

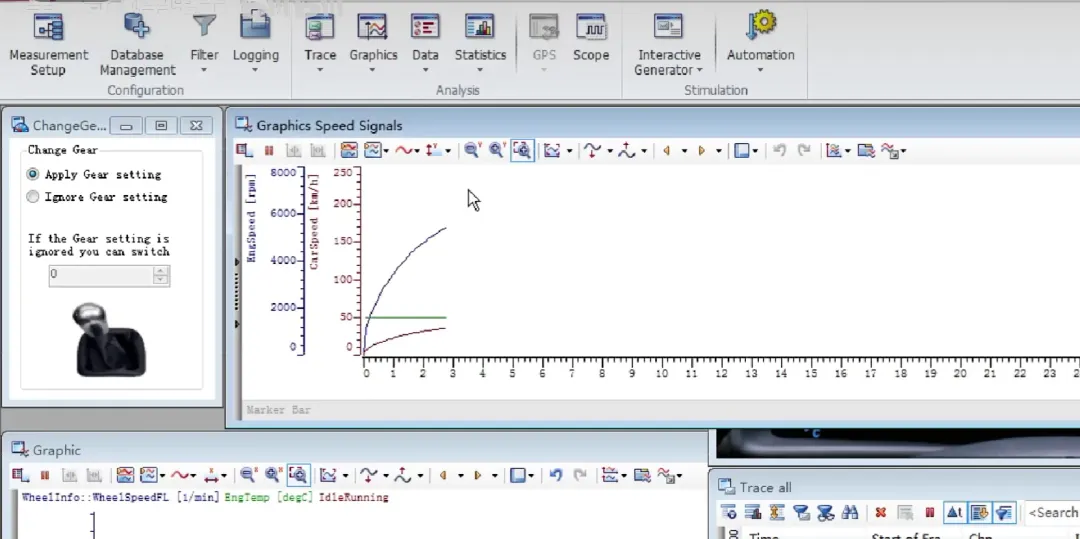

Analysis&Stimulation的主菜单如下图所示。

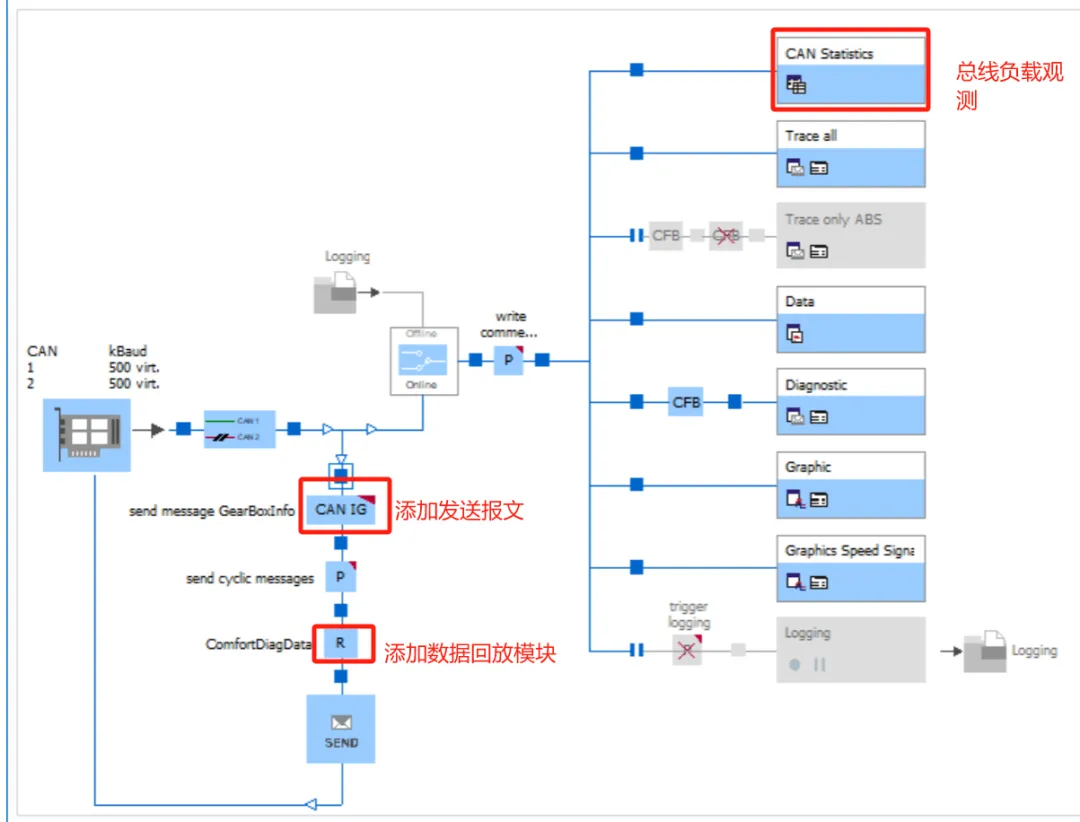

1. Measurement Setup：测量设置界面。在这可以增加或减少IG，设置离线或者在线播放报文等。

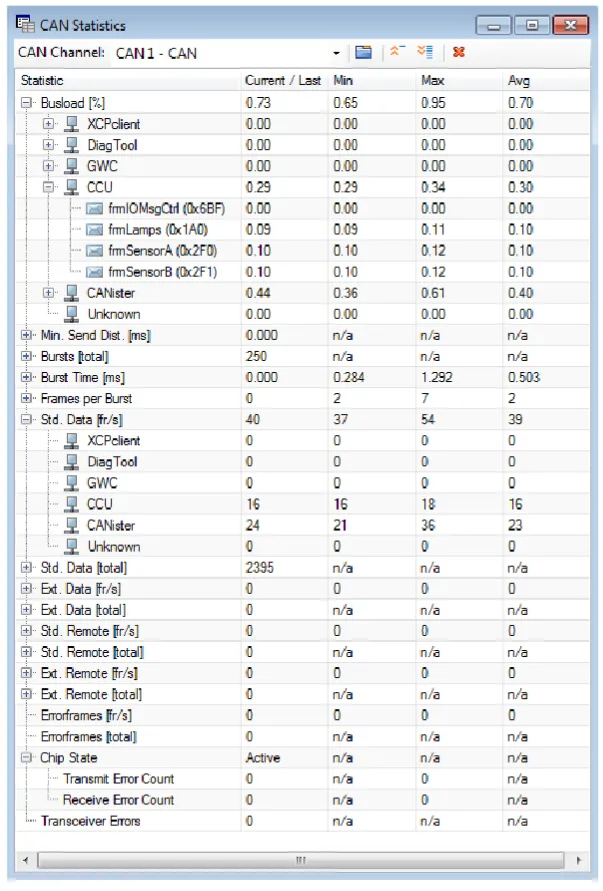

点击CAN Statistis，可以查看总线的实时负载。



点击IG模块可以配置要发送的数据。

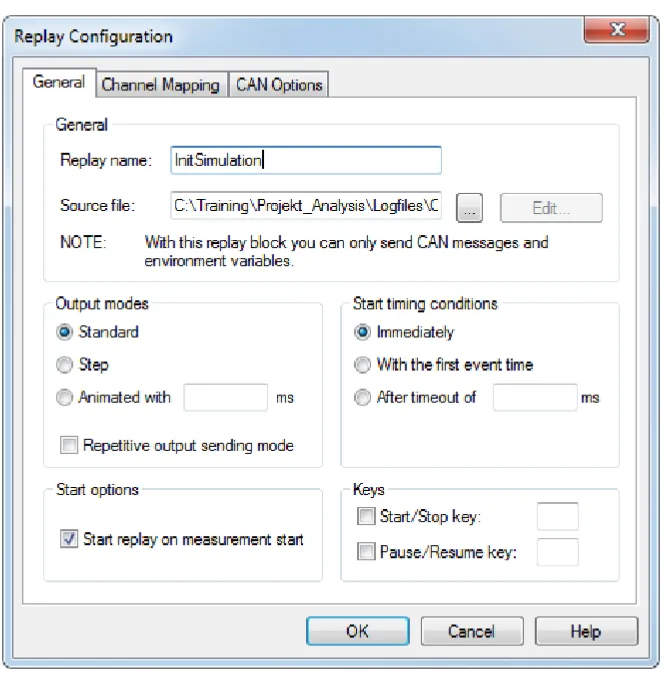

点击R模块可以配置要回放的数据。

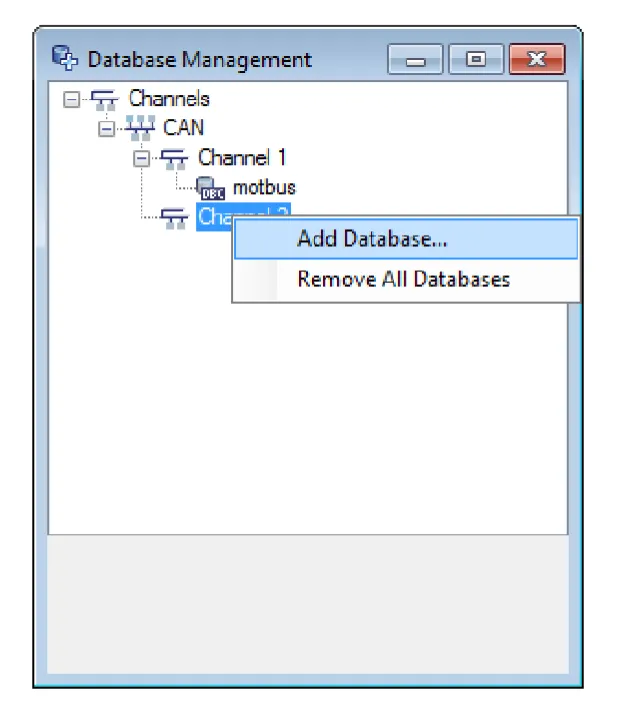

2. Database Management：添加database，也就是我们常说的dbc文件，只有加载dbc文件才能解析出报文名，通道等。不然只有报文ID，而不清楚具体是哪个报文。

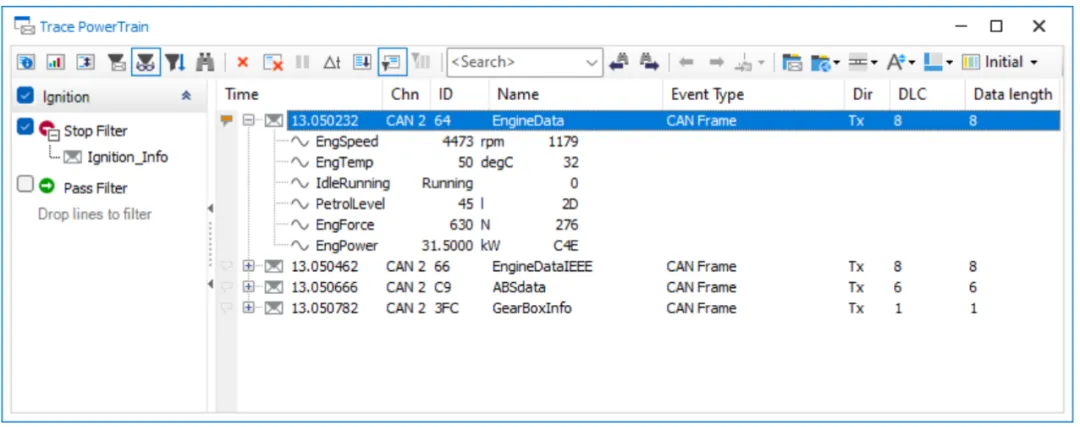

3. Trace：用于查看trace，即当前哪些报文正在收发。

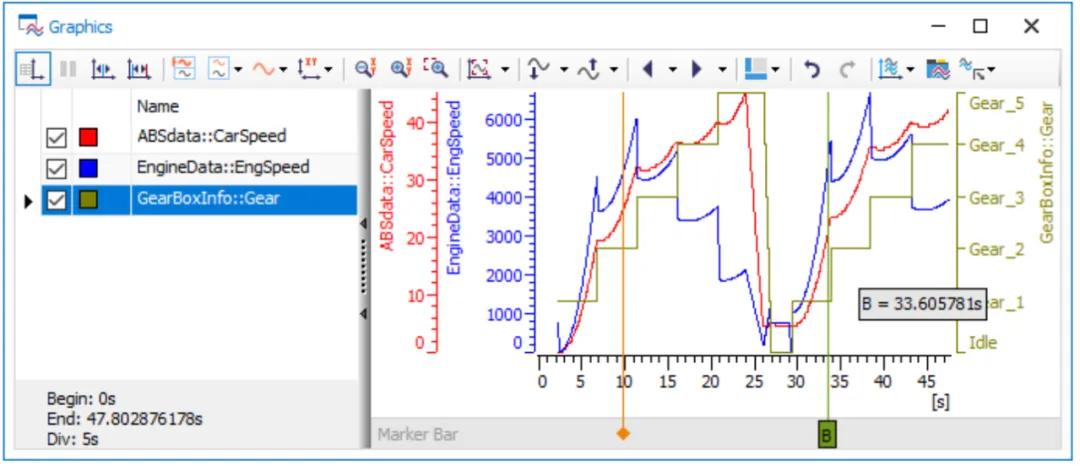

4. Graphics：用线条图显示信号。有时候查问题想看下具体哪条报文的哪个信号出现了什么变化，如果在trace里看由于全部是数字，不直观，费眼睛。这时候在graphics可以把你想要看的信号加进来看，由于是线条显示，更加直观高效。

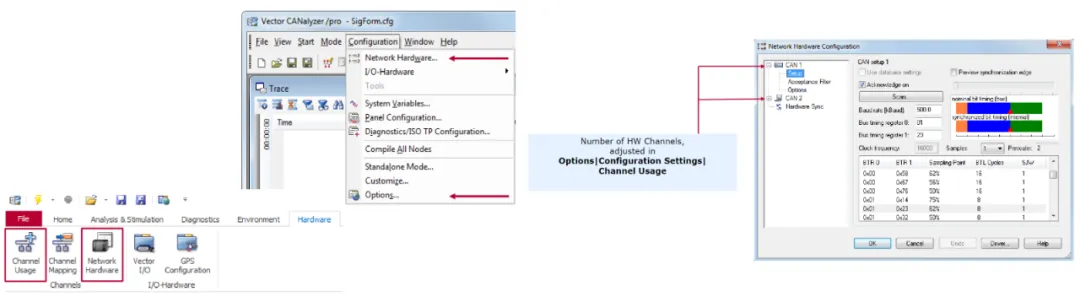

hardware菜单介绍主要包括channel usage，通道设置和channel mapping：通道mapping。

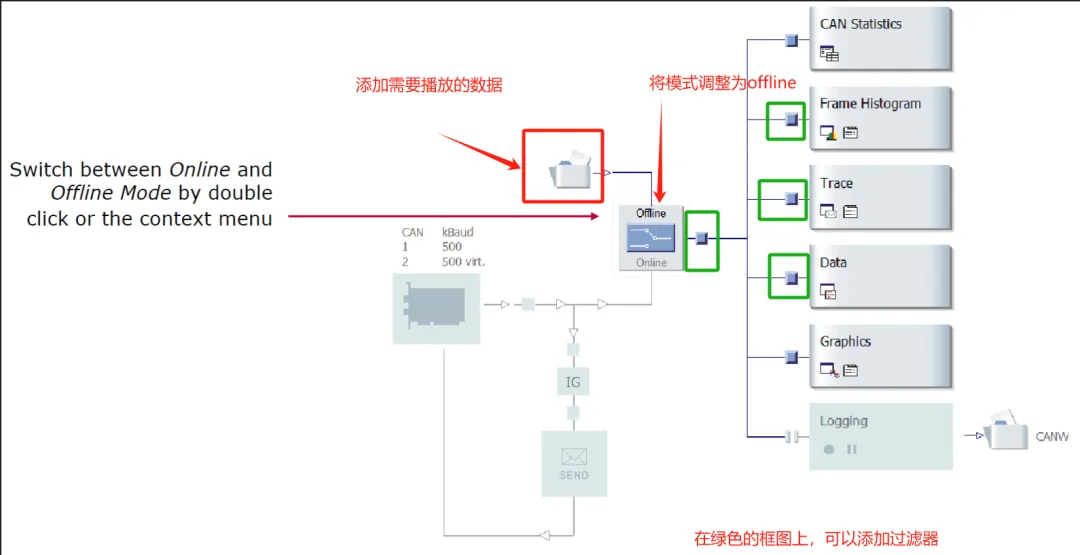

以数据离线模式回放为例，首先如下图将播放的模式调整为offline模式。

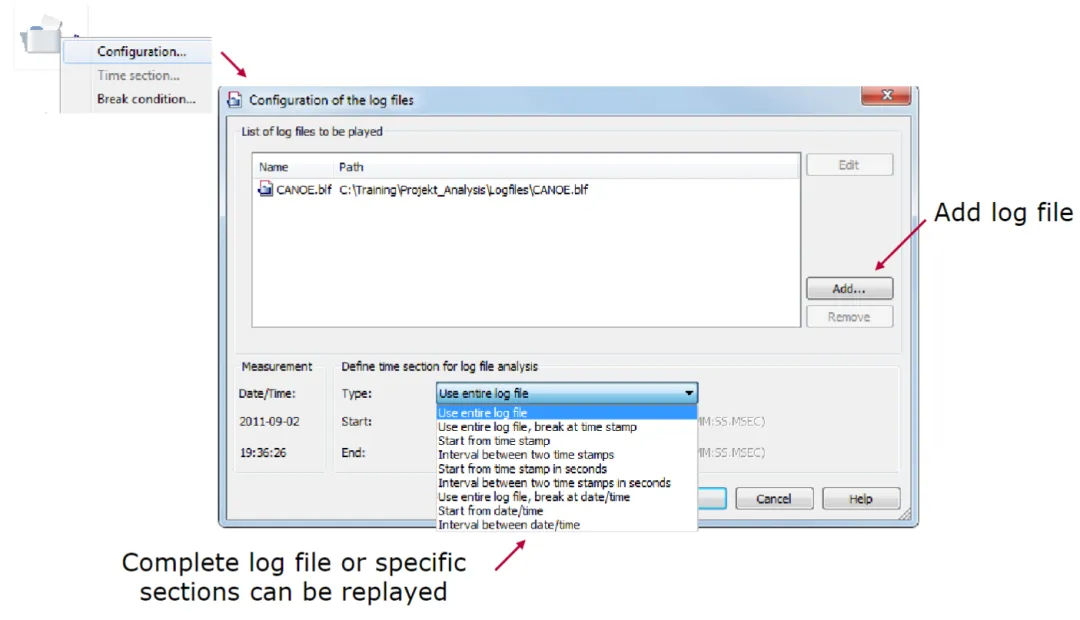

然后双击文件夹的框图，添加需要播放的数据，如下图所示，针对播放数据的类型，可以选择，比如特定时间段的等。



04.

PCAN使用

本文档是PCAN软件的使用操作说明，方便刚接触PCAN的伙伴们快速上手使用这个软件。

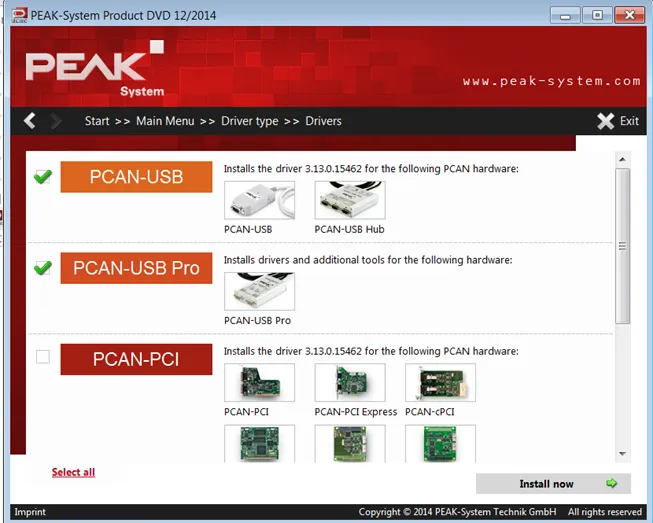

先装免费的光盘驱动PEAK_Driver:参考<PCAN-USB-Pro_UserMan_eng.pdf>，先装CAN Drive，再装CAN FD Driver。



PCAN_VIEW是免费软件：只有收发，trace功能。

安装Peak_Explorer5软件：需要license，参考<PCAN-Explorer5基本使用方法new.pdf>，<PcanExpl5_enu.chm>。

下面介绍Peak_Explorer5软件使用。

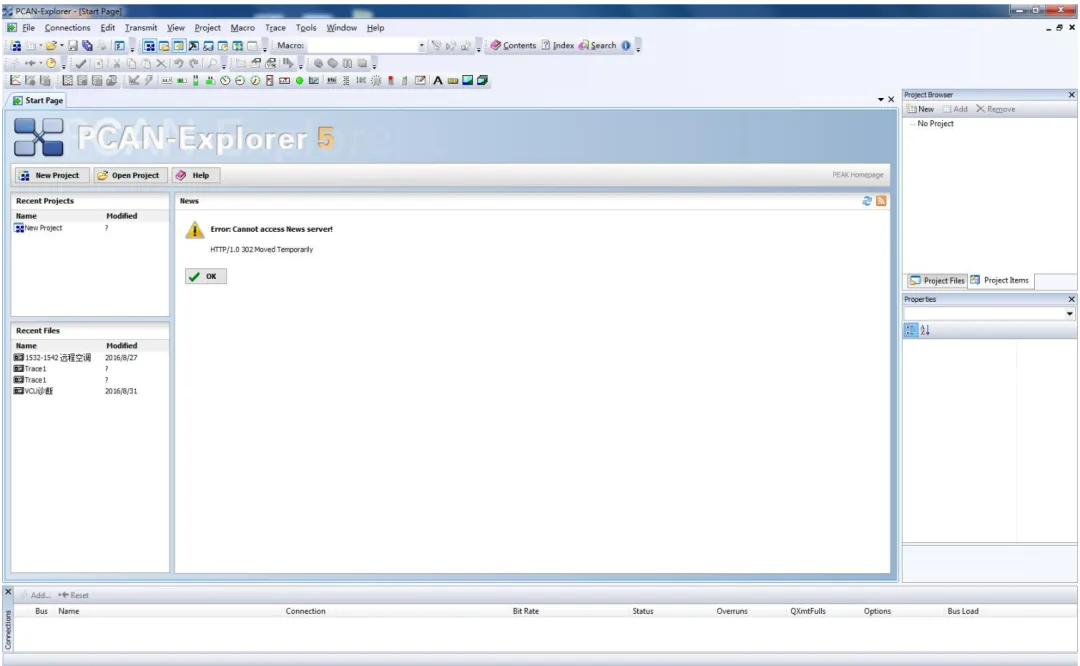

软件首次打开，接入PCAN-USB工具，打开软件，主界面如下所示。

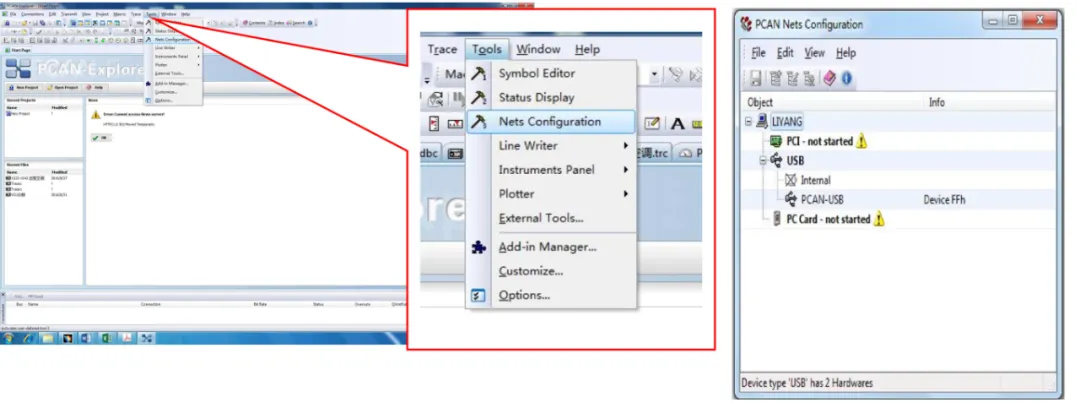

单击“Tools”，选择Nets Configuration，弹出net配置框图。

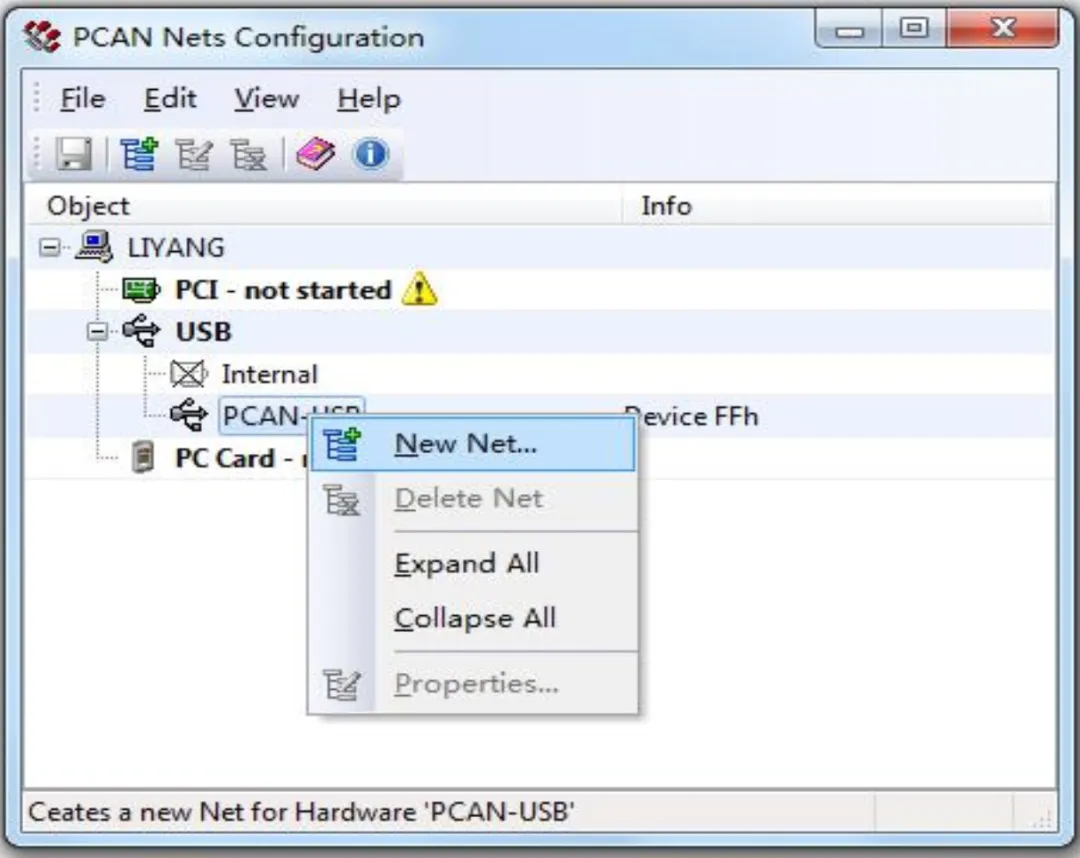

右键单击“PCAN-USB”，选择“New Net...”

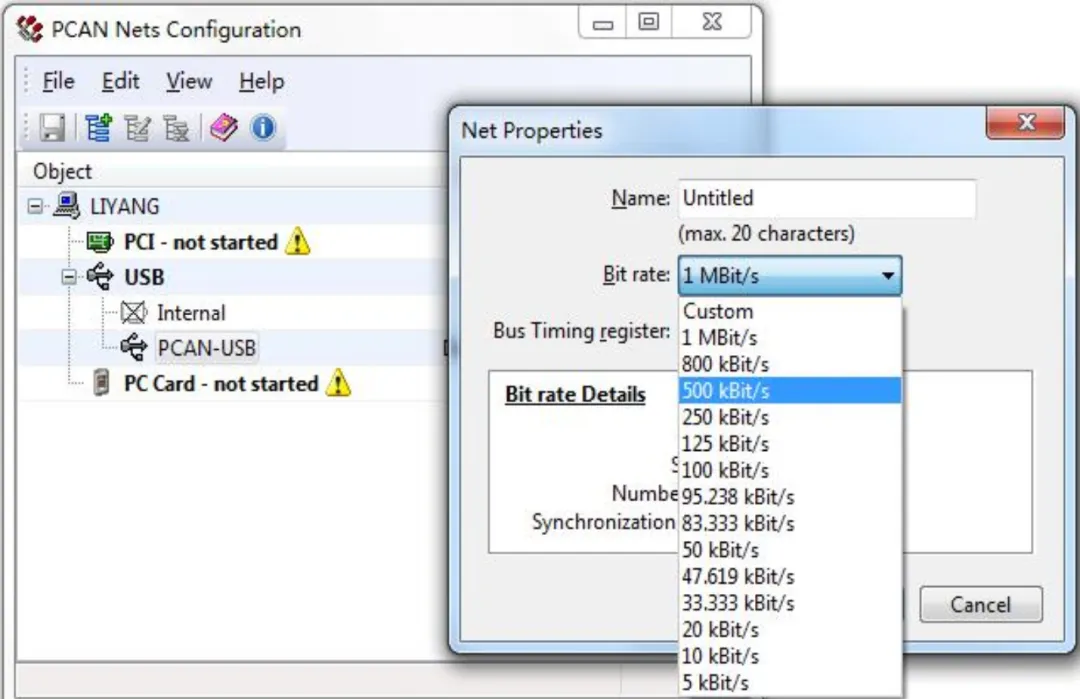

然后定义连接名称和波特率，比如Bit rate选500kBit/s，其他项可以默认，点击右上角关闭。

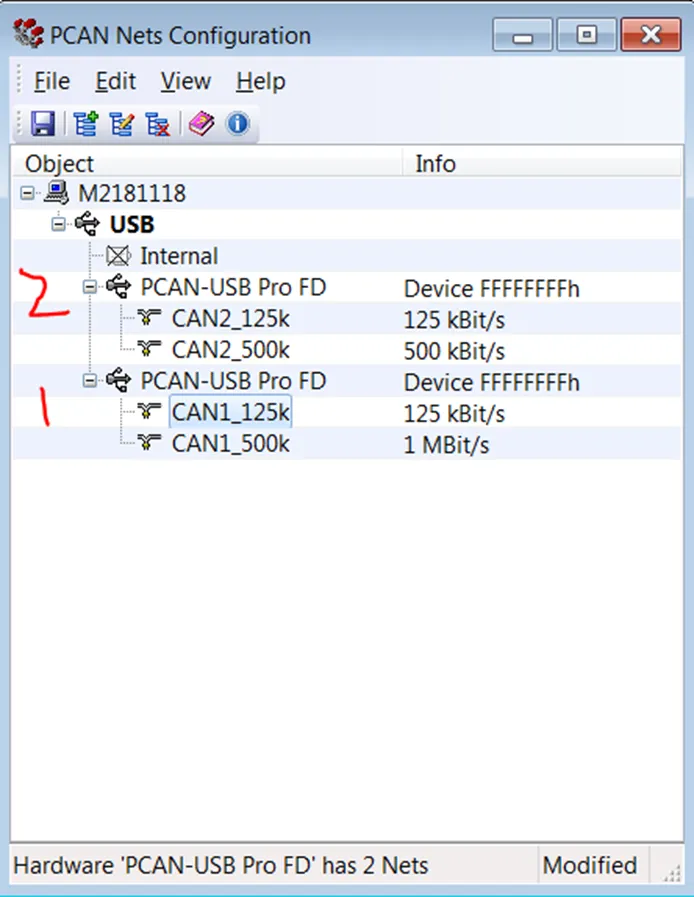

这里有一个点需要注意一下，PE5软件配置中CAN1与CAN2硬件名称相同，都是PCAN-USB Pro FD，无法区分。经测试，上面的是CAN2， 下面的是CAN1。

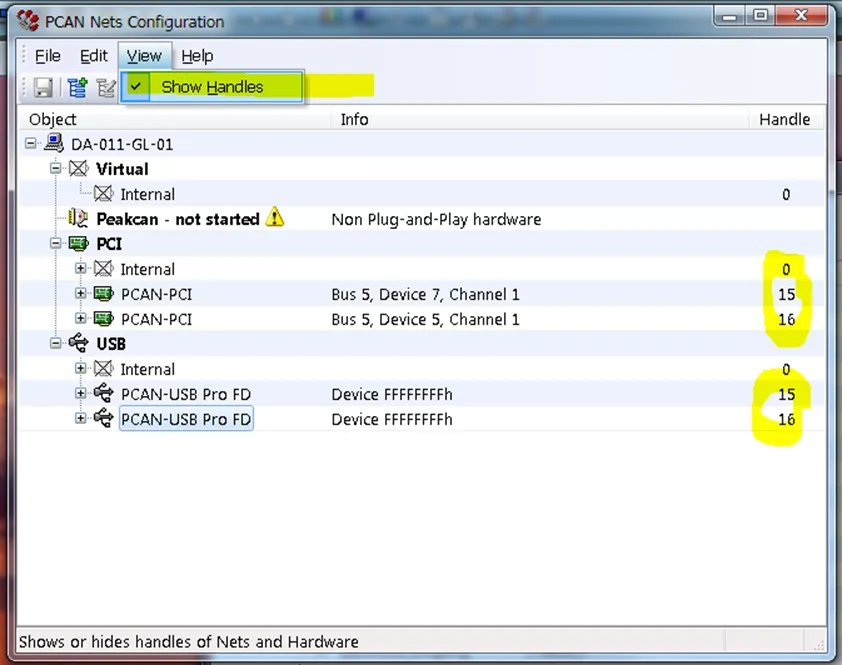

供应商说打开View-show handles，德国最初设计的时候，硬件通道1的句柄分配为16，所以排在下方，而通道2的句柄为15，所以排在上方。可以用这个方法来区分。

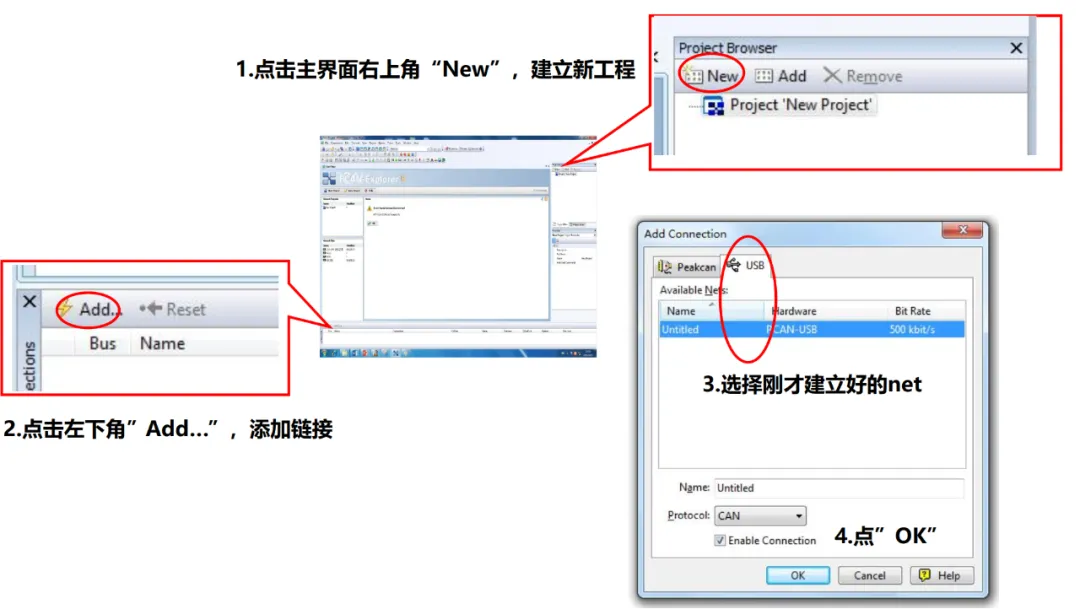

配置好后，就是连接Net了，步骤如下图所示。

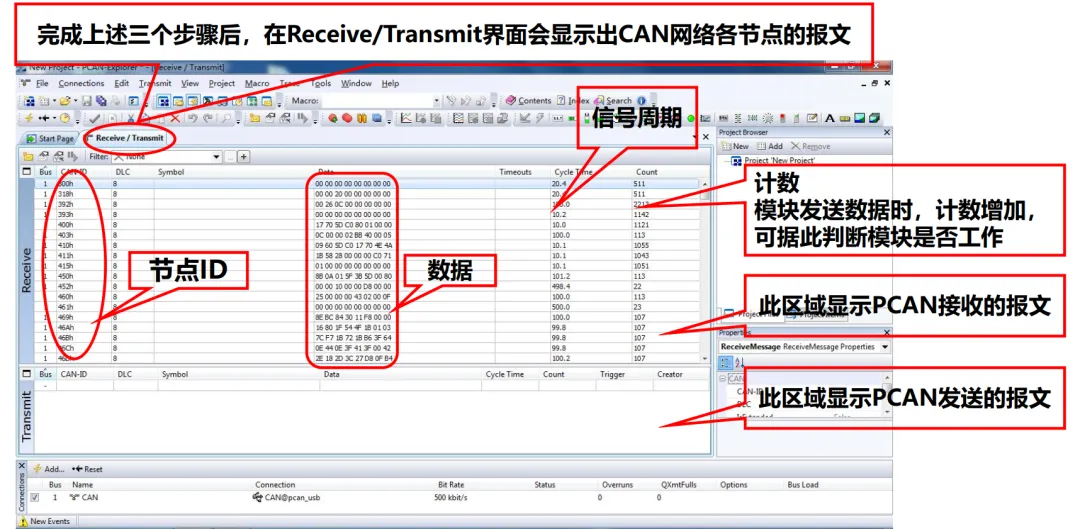

完成连接后，就可以在Receive/Transmit界面看到收到的报文了。



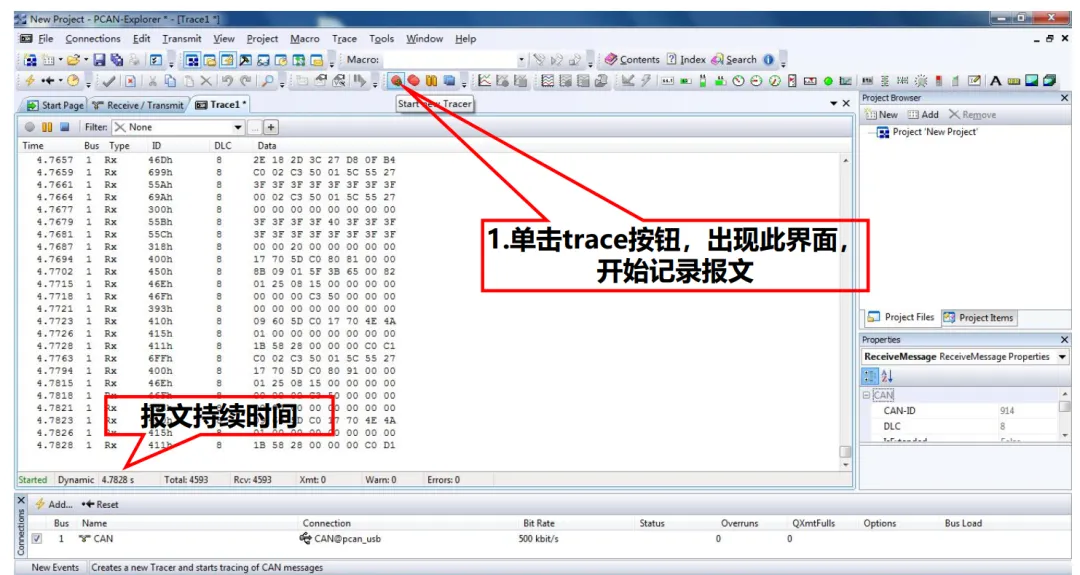

点击下面红色按钮可以录制数据。

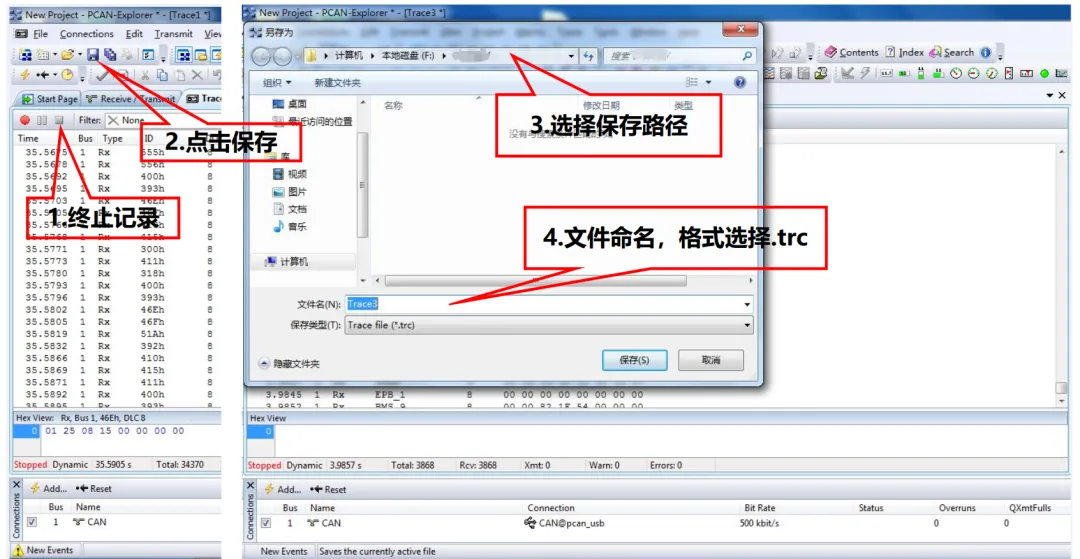

需要保存的的话，操作如下。

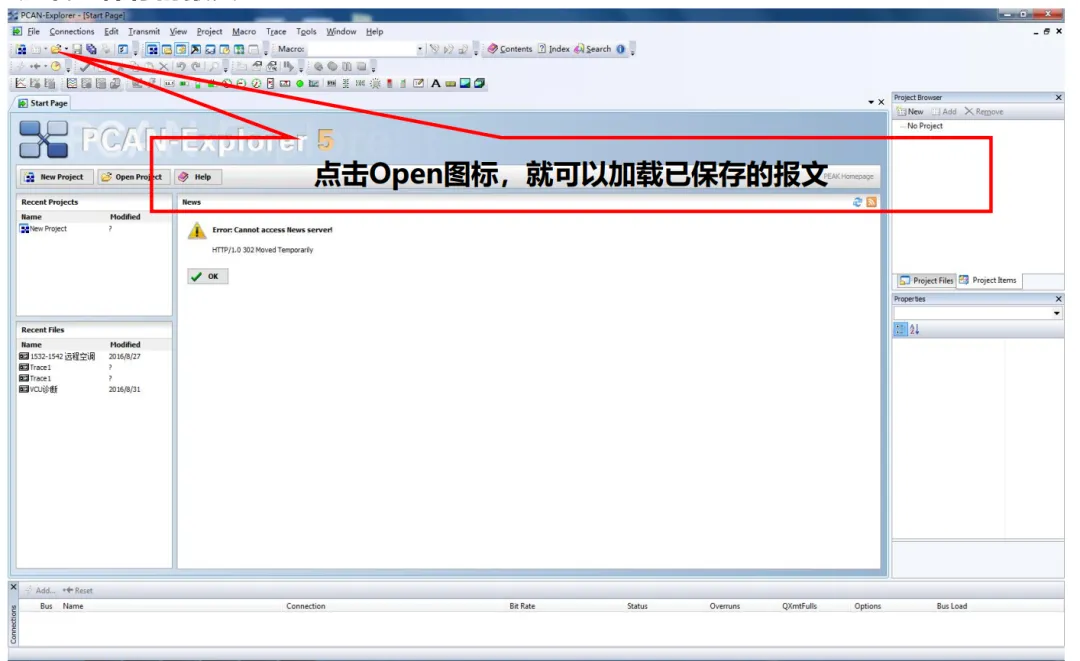

对于需要离线播放的数据，可以加载已保存的报文。

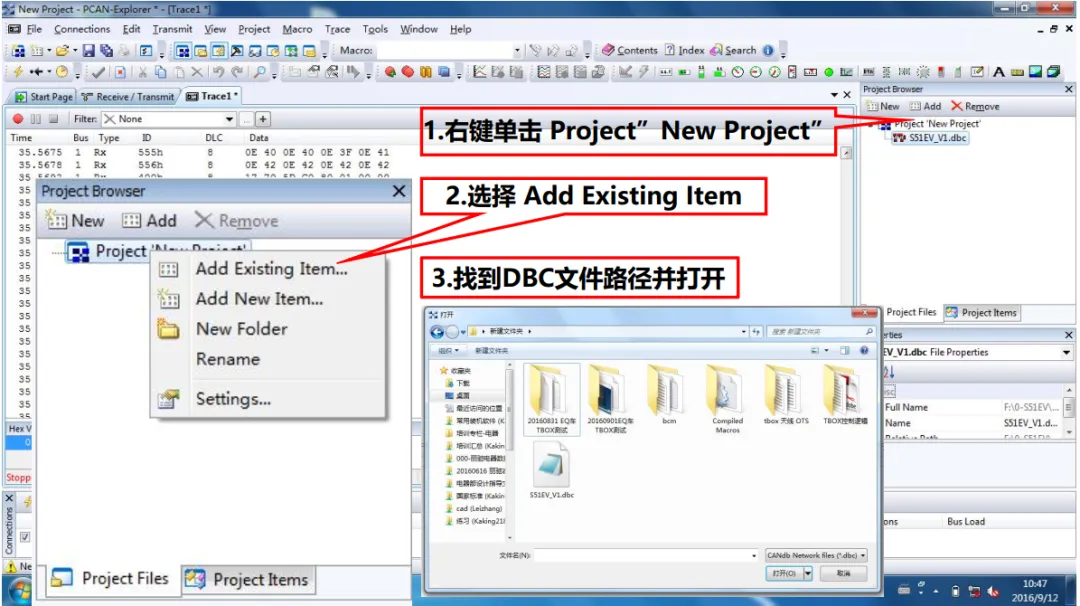

对于需要解析的CAN报文，可以加载dbc文件进行数据解析。

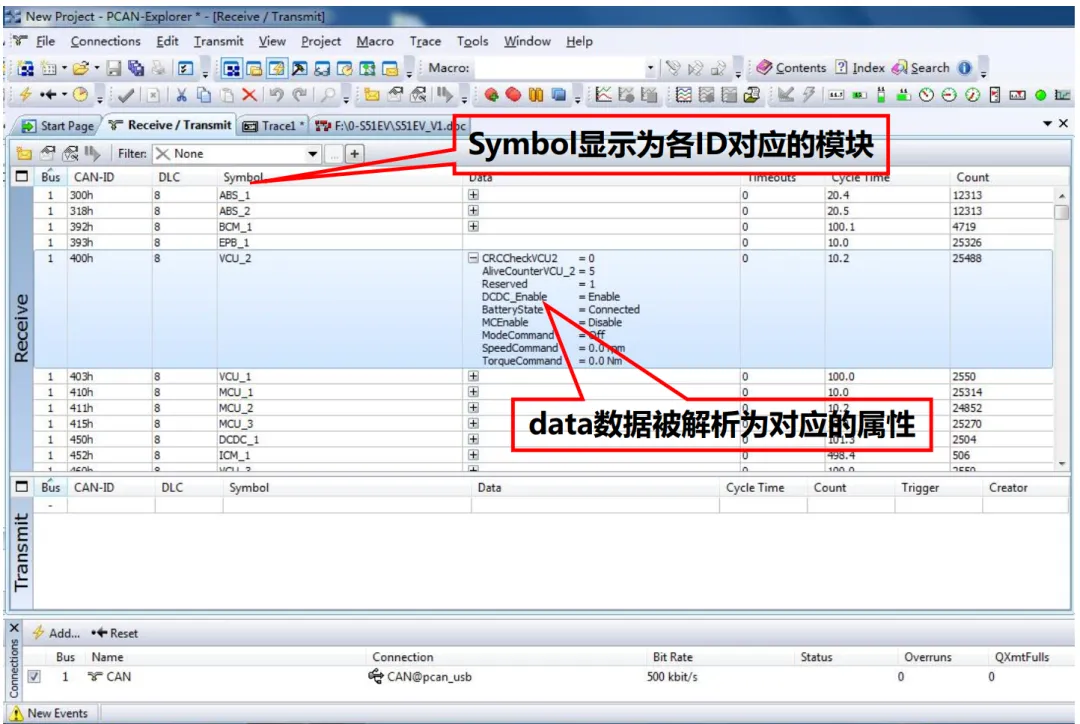

加载dbc文件后，Receive/Transmit界面变成如下所示。

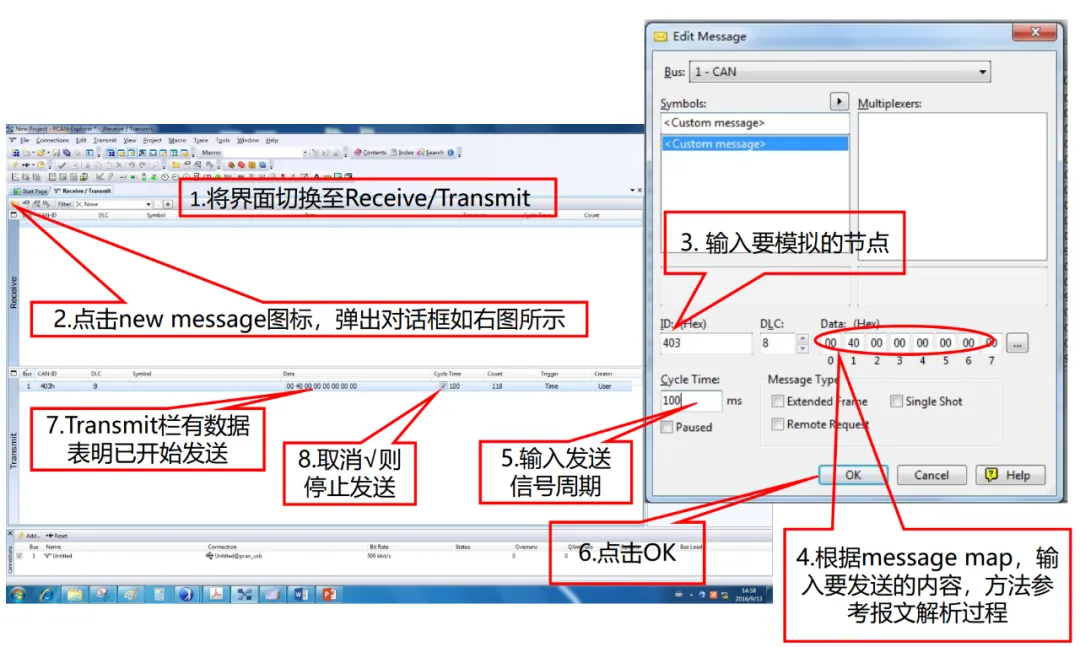

对于我们常用的需要模拟发送报文的，配置如下所示。

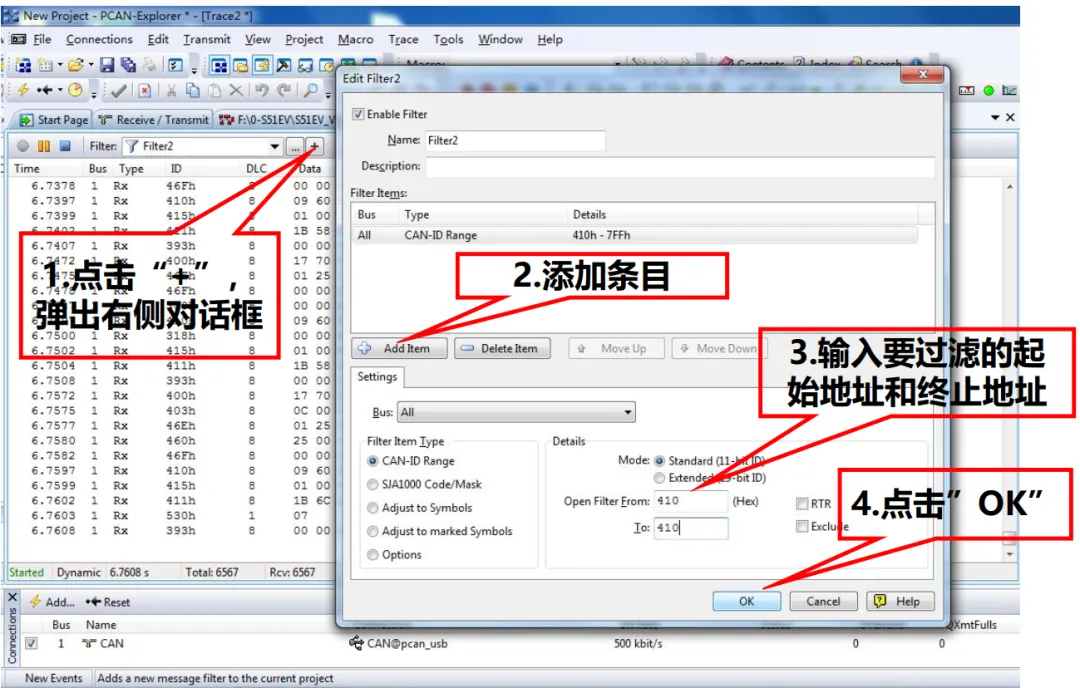

添加报文过滤的方法如下。



最后看看面板及示波器的使用。

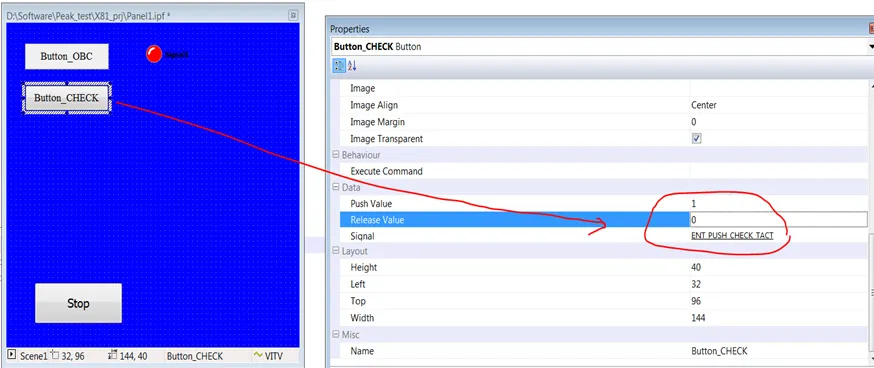

File->Open->Panel1.ipf文件；然后右键Design mode，新增Button，按钮上点右键属性：可以选择DBC信号并设置按下，松开的值；也可以在Execute  Command中增加按钮触发的VB函数。

最后右键Run mode， 点按钮，查看报文变化。

---

-end-
