[电子架构] CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍

[复制链接]


该用户从未签到

发表于 29-3-2025 15:36:23 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

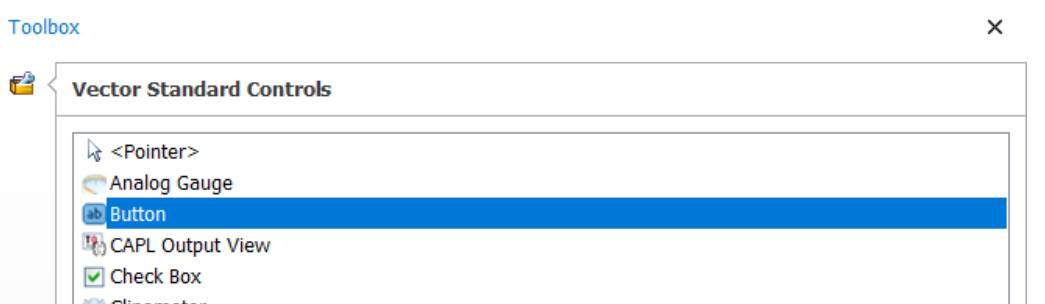

之前对于CANoe的CAPL脚本以及CANoe的基本操作做了一些总结,【CANoe10.0基础操作手册,CANoe使用问题汇总,CAPL脚本使用介绍】,今天来分享一下CANoe Panel部分控件的使用。首先看下按钮(Button),Button是一个可以触发指定动作的控件,如下图所示。在Run CANoe ,点击一下Button后,其对应的系统变量的值就设置成1,只要不放手,值不变,然后放开手,该值就设置成0。
CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w1.jpg

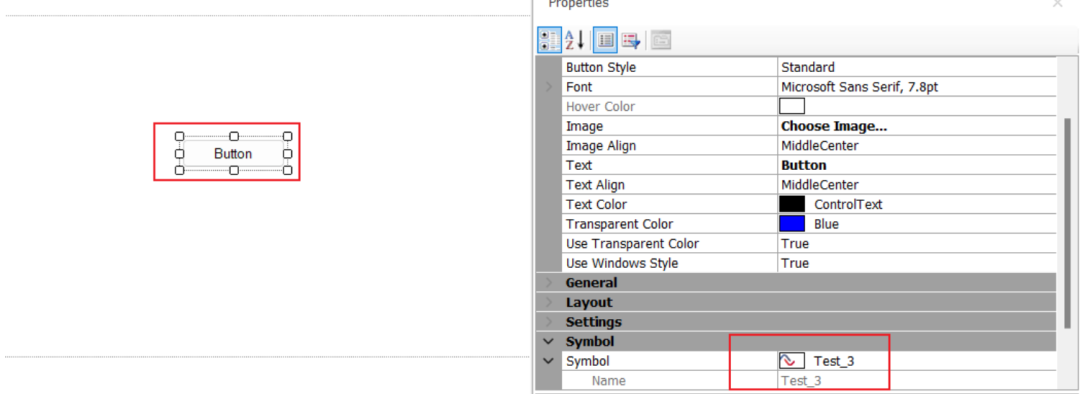

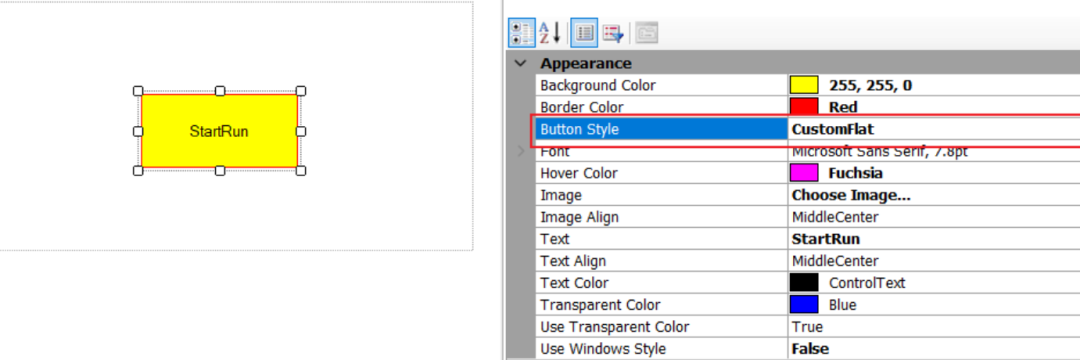

对于button控件的属性有哪些呢?如下图所示。 Use Windows Style使用默认的风格,如果为TRUE,则Background Color为灰色,不可操,如果为FLASE,则可以自定义。另外 Button Style 的默认属性是Standard的,很多属性数灰色不可选择的,如果我们把Button Style 设置为 CostomFlat ,然后就可以设置下button 的 边框颜色(Border Color)和 鼠标悬浮颜色(Hover Color) 了.
CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w2.jpg

CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w3.jpg

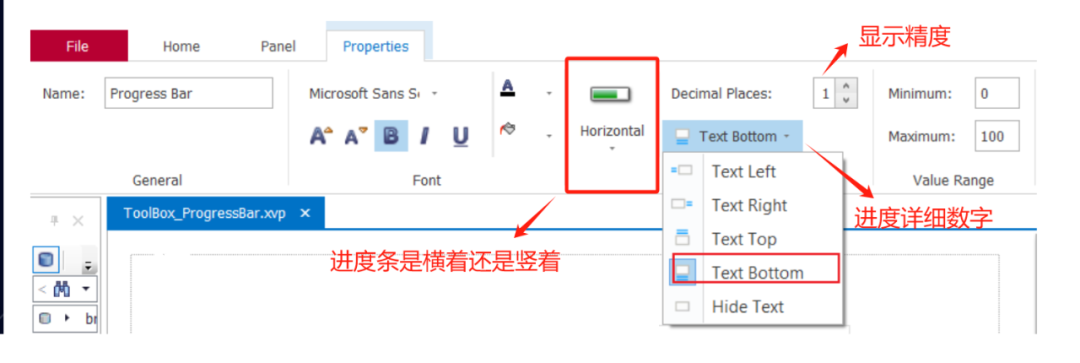

下面来看下Progress Bar进度百分比,在开发过程中,通常用来表示下载的进度,那它有哪些属性呢?首先是在菜单栏里的一些配置,如下图所示。
CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w4.jpg

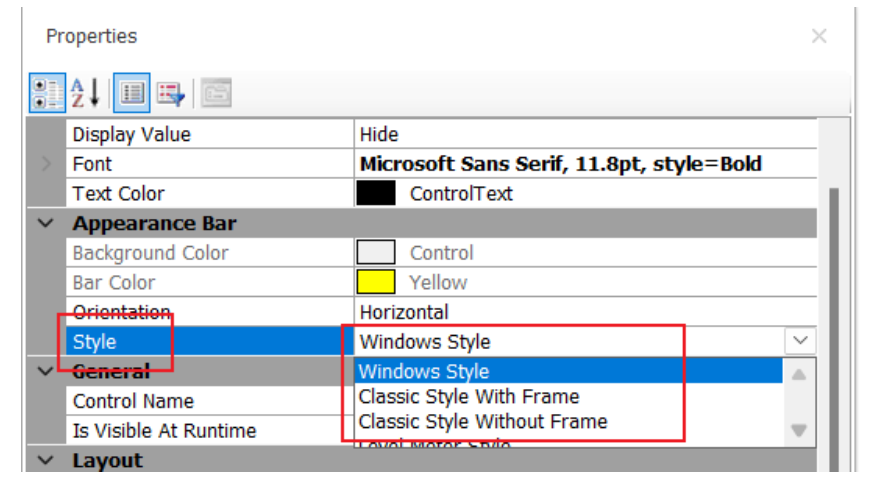

而对于属性,则与button是类似的,主要是各种样式的调整,如下图所示。
CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w5.jpg

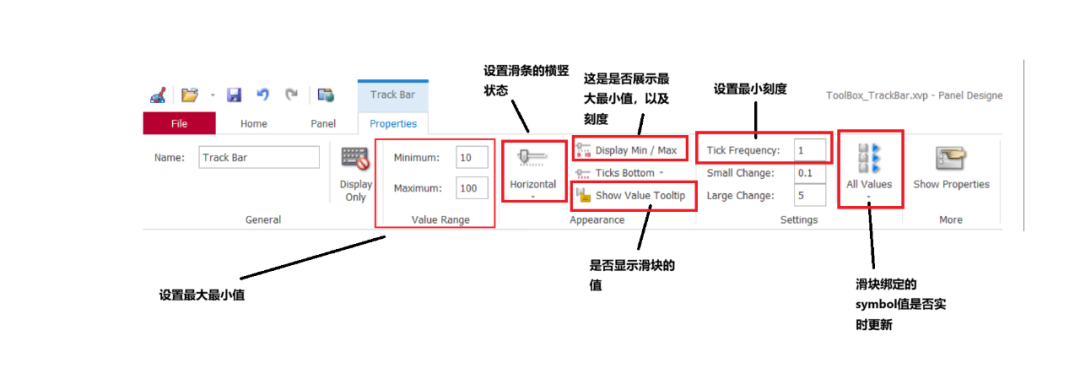

下面来看下TrackBar,其类似于量杯,用于实时改变值,例如可以滑动滑块来设置车速等,其所有的属性如下图所示。
CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w6.jpg

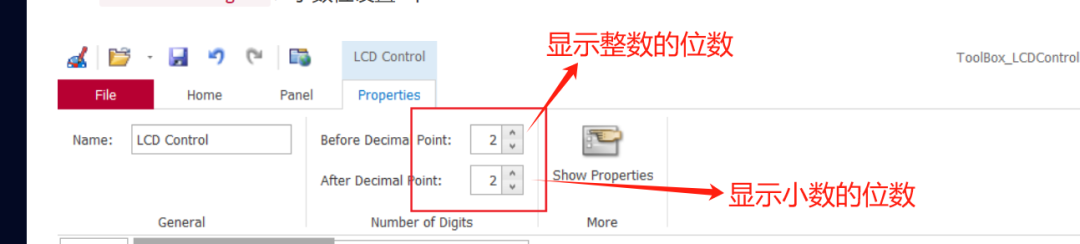

液晶屏(LCD Control)通常用来实时显示电源电压电流等值,

CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w7.jpg

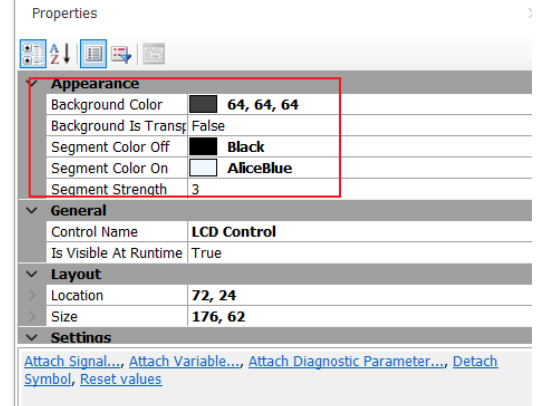

然后,可以通过properties界面,设置各种颜色,包括背景色,字体等。

CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w8.jpg

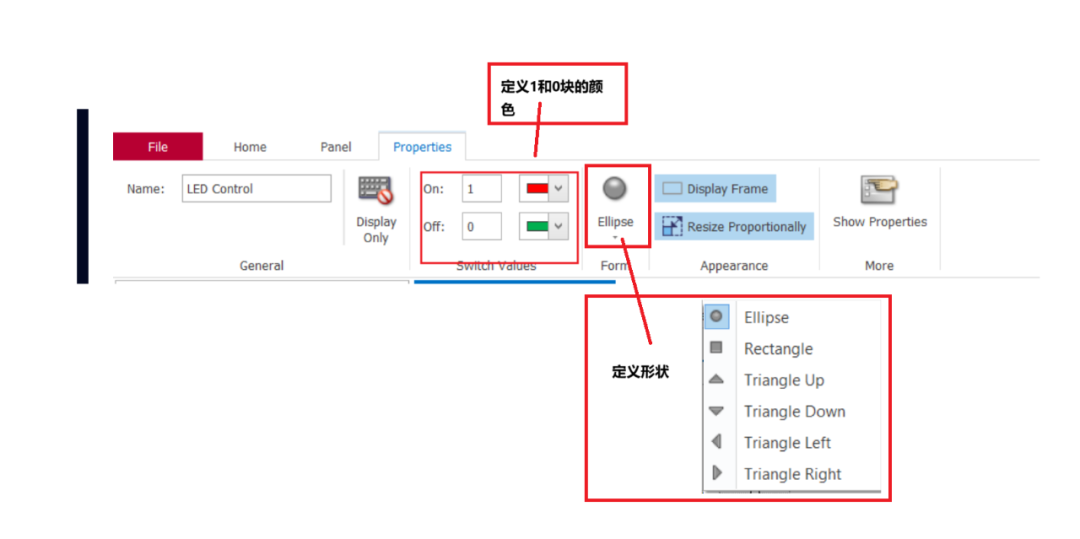

LED Control 是一个状态显示控件,功能相对比较简单,主要的两个属性配置如下图所示。
CANoe Panel中Button、Progress Bar、TrackBar、LED Control等介绍w9.jpg



-end-
