汽车转向梯形机构的横直拉杆长度如何确定？

spffps

CATIA进行运动仿真，然后输出阿克曼曲线，然后和理论曲线对比确定长度。。

天涯☆咫尺

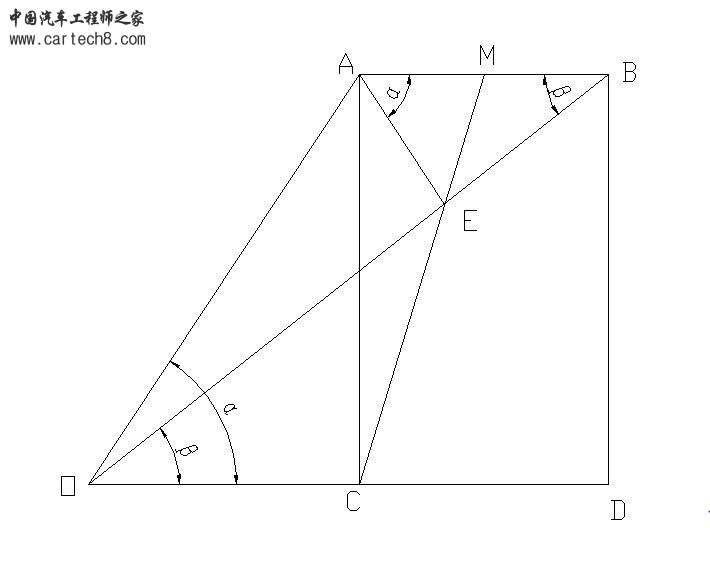

如图所示，决定转向梯形的主要参数是A、H、L，A主要和横拉杆的高度、前轴注销内倾及主销中心距有关，H和横拉杆空间布置有关，当三个参数中确定了两个时，就可以通过优化设计确定第三个参数以使模型模拟值与阿克曼几何关系近似相等，也可以同时优化两个参数以使达到最优！

K王

发现公司的车型参数有相互矛盾之处.

dobbike

ncu_eagle 发表于 13-12-2010 16:03
以前阿克曼角一般是横拉杆设计完后用来验证的吧，现在有运动仿真，可以直接修改数模再参照阿克曼角得出最优 ...

ncu_eagle 你好！我在论坛里看到你回复，很想向你请教些问题，希望不会给你添麻烦：）我想设计一个转向梯形结构，但不知如何下手，该怎么开始，需要确定哪些尺寸，感觉非常茫然，如果你能有闲暇时间帮我指点一下，我就太感激了！或者能给我发点资料也行，邮箱：544783755@qq.com，真心求助，小弟在此先谢过了~
