汽车正向研发流程全面讲解

fengzhu

新车型的研发是一个非常复杂的系统工程，以至于它需要几百号人花费上3、4年左右的时间才能完成。不同的汽车企业其汽车的研发流程有所不同，我们下面讲述的是正向开发的量产汽车一般的研发流程。以满足车友对汽车研发流程的好奇感。

    研发流程包括管理、设计、组织等方方面面的辅助流程，本文主要向大家介绍汽车研发中的核心流程，也就是专业的汽车设计开发流程，这一流程的起点为项目立项，终点为量产启动，主要包括5个阶段：

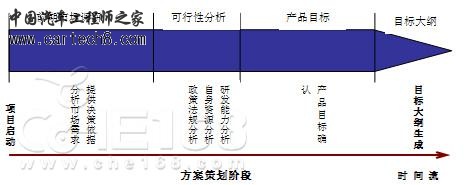

    一、方案策划阶段

    一个全新车型的开发需要几亿甚至十几亿的大量资金投入，投资风险非常大，如果不经过周密调查研究与论证，就草率上马新项目，轻则会造成产品先天不足，投产后问题成堆；重则造成产品不符合消费者需求，没有市场竞争力。因此市场调研和项目可行性分析就成为了新项目至关重要的部分。通过市场调研对相关的市场信息进行系统的收集、整理、纪录和分析，可以了解和掌握消费者的汽车消费趋势、消费偏好和消费要求的变化，确定顾客对新的汽车产品是否有需求，或者是否有潜在的需求等待开发，然后根据调研数据进行分析研究，总结出科学可靠的市场调研报告，为企业决策者的新车型研发项目计划，提供科学合理的参考与建议。

    汽车市场调研包括市场细分、目标市场选择、产品定位等几个方面。项目可行性分析是在市场调研的基础上进行的，根据市场调研报告生成项目建议书，进一步明确汽车形式（也就是车型确定是微型车还是中高级车）以及市场目标。可行性分析包括外部的政策法规分析、以及内部的自身资源和研发能力的分析，包括设计、工艺、生产以及成本等方面的内容。在完成可行性分析后，就可以对新车型的设计目标进行初步的设定，设定的内容包括车辆形式、动力参数、底盘各个总成要求、车身形式及强度要求等。

    将初步设定的要求发放给相应的设计部门，各部门确认各个总成部件要求的可行性以后，确认项目设计目标，编制最初版本的产品技术描述说明书，将新车型的一些重要参数和使用性能确定下来。在方案策划阶段还有确定新车型是否开发相应的变形车，确定变形车的形式以及种类。项目策划阶段的最终成果是一份符合市场要求，开发可行性能够保证得到研发各个部门确认的新车型设计目标大纲。该大纲明确了新车型的形式、功能以及技术特点，描述了产品车型的最终定位，是后续研发各个过程的依据和要求，是一份指导性文件。



    二、概念设计阶段

    概念设计阶段开始后就要制定详细的研发计划，确定各个设计阶段的时间节点；评估研发工作量，合理分配工作任务；进行成本预算，及时控制开发成本；制作零部件清单表格，以便进行后续开发工作。概念车设计阶段的任务主要包括总体布置草图设计和造型设计两个部分。

    1． 总体布置草图

    总体布置草图也称为整体布置草图、整车布置草图。绘制汽车总布置草图是汽车总体设计和总布置的重要内容，其主要任务是根据汽车的总体方案及整车性能要求提出对各总成及部件的布置要求和特性参数等设计要求；协调整车与总成间、相关总成间的布置关系和参数匹配关系，使之组成一个在给定使用条件下的使用性能达到最优并满足产品目标大纲要求的整车参数和性能指标的汽车。而总体布置草图确定的基本尺寸控制图是造型设计的基础。

    总体布置草图的主要布置内容包括：车厢及驾驶室的布置，主要依据人机工程学来进行布置，在满足人体的舒适性的基础上，合理的布置车厢和驾驶室。发动机与离合器及变速器的布置、传动轴的布置、车架和承载式车身底板的布置、前后悬架的布置、制动系的布置、油箱、备胎和行李箱等的布置、空调装置的布置。

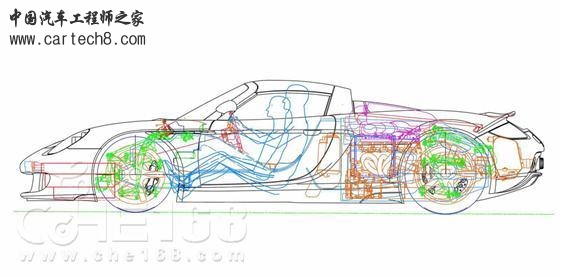

    保时捷跑车总体布置方案正视图


2．造型设计

    在进行了总体布置草图设计以后，就可以在其确定的基本尺寸的基础上进行造型设计了。汽车的造型设计现在已经成为汽车研发中至关重要的环节，包括外形和内饰设计两部分。而造型设计过程也分为设计和模型制作两个阶段。汽车造型设计师根据要设计的车型，首先收集同类车型的图片资料，对同类车型进行造型上的比较，根据这些车型在市场上的受欢迎程度，总结出目前的流行的一些设计趋势以及时尚元素，作为设计的主题或关键词。比如简洁、复古、前卫等词语。

    设计阶段包括设计草图和设计效果图两个阶段，设计草图是设计师快速捕捉创意灵感的最好方法，最初的设计草图都比较简单，它也许只有几根线条，但是能够勾勒出设计造型的神韵，设计师通过设计大量的草图来尽可能多的提出新的创意。每个设计师都会对少数几个自己认为比较好的草图进行完善，包括绘制多个角度的草图，进一步推敲车身的形体，突出造型特征等等。下面是菲亚特BRAVO设计草图，我们可以看出最初的草图形体是比较简练的，只强调部分的特征线。而后来的深入设计草图则比较完整的表达了车身的整个形态。

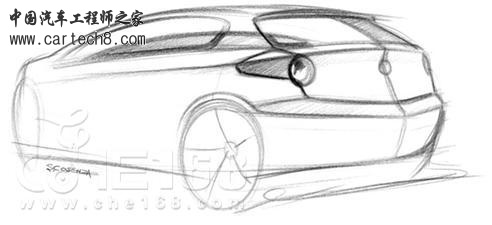

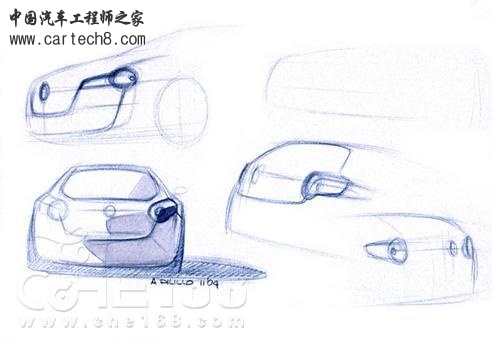

    菲亚特BRAVO前期设计草图

long773910

谢谢，对OEM设计有了一点了解
希望以后有更多的帖子，更加详细

fengzhu

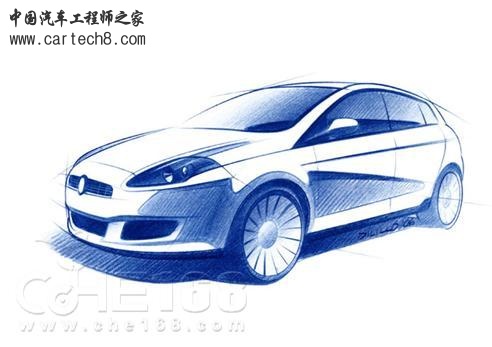

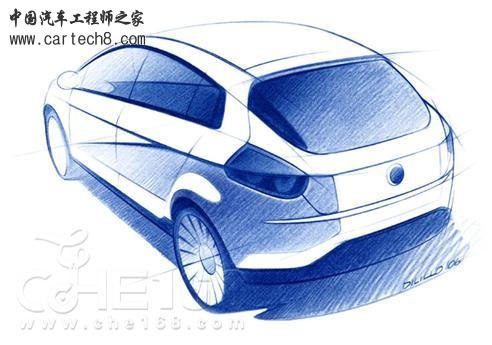

    菲亚特BRAVO设计深入草图

    当草图绘制到了一定阶段后，设计工作室内部会进行一次讨论，设计室负责人(比如设计总监)将从设计师的设计草图中挑出几个相对较好的创意，进行深入的设计。接下来就是绘制被选中的草图的精细设计效果图，随着计算机辅助设计的发展，以及其所带来的方便和快捷，越来越多的设计师开始使用各种绘图软件进行效果图的绘制。主要的绘图软件有Photoshop、Painter以及Alias Skethbookd等。设计师绘制精细效果图的目的是为了让油泥模型师或者数字模型师（其使用3D软件将设计师的设计由效果图变为3维的电脑数据模型，这种模型能够直接将数据输入5轴铣削机，铣削出油泥模型）看到更加清晰的设计表现效果，以便保证以后的模型能够更好的与设计师的设计意图相一致。设计效果图绘制完毕以后要进行一次评审，这次评审会决定让其中的的几个方案进行1：5的油泥模型制作。




    菲亚特BRAVO设计方案效果图之一

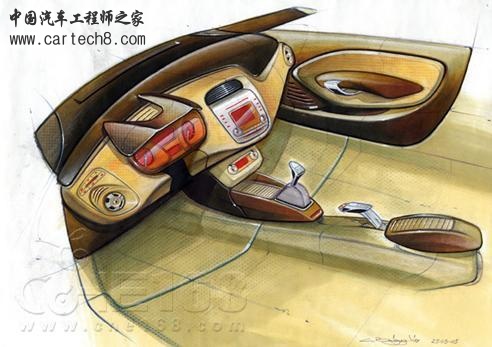

    菲亚特BRAVO内饰设计方案效果图

    如前所述对设计方案效果图进行评审以后就要开始制作模型了，一般有3—5个甚至更多方案会被选中进行1：5的小比例模型制作，制作小比例模型主要是为了节约成本以及节省时间，一般的汽车厂家都会使用油泥作为材料来制作小比例模型，主要是因为其容易修改，便于在模型制作阶段不断完善。

    油泥模型的制作也有两种方法，一种是油泥模型师直接完全人工雕刻模型，另外一种是由数字模型师先根据设计效果图在alias等软件里先建造出3维数字模型然后由铣削机铣削出油泥模型，然后经油泥模型师进行细节调整。当然在油泥制作过程中设计师必须全程跟踪指导，以确保油泥模型能够符合自己的设计意图。

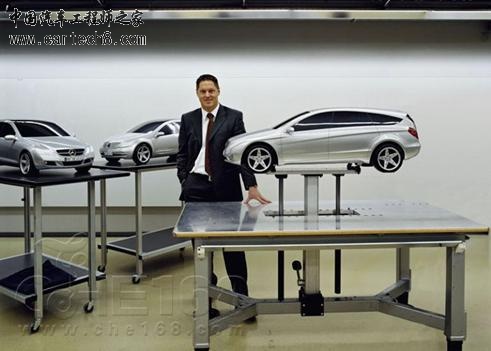

    奔驰R级小比例模型造型方案

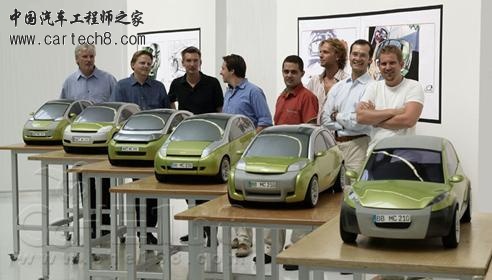

    smart Forfour小比例模型方案

    在完成小比例油泥模型制作之后，公司高层将会对模型进行评审，这次是第一次实物模型的评审，他们将综合考虑各个影响到生产的的因素，包括：美学、工艺、结构等。不过主要还是对模型外观美学的评判，通过评审挑选出其中的2－3个方案进行1：1的全尺寸油泥模型制作。

fengzhu

传统的全尺寸油泥模型都是完全由人工雕刻出来的，这种方法费时费力而且模型质量不能得到很好的保证，制作一个整车模型大约要花上3个月左右的时间，现在随着技术的进步，各大汽车厂家的全尺寸整车模型基本上都是由5轴铣削机铣削出来的，油泥模型师只需要根据设计师的要求对铣削出来的模型进行局部的修改就可以了，这种方法制作一个模型只需要1个月甚至更少的时间。油泥模型制作完毕后，根据需要将进行风洞试验以测定其空气动力学性能；为了更直观的观察模型通常进行贴膜处理，以便检查表面质量和产生逼真的实车效果。这时要进行一次全尺寸模型的评审会，从中选出最终的设计方案，并对其提出一些修改意见。油泥模型师根据修改意见调整油泥模型，修改完毕后再次进行评审，并最终确定造型方案，冻结油泥模型。至此造型阶段全部完成，项目进入工程设计阶段。

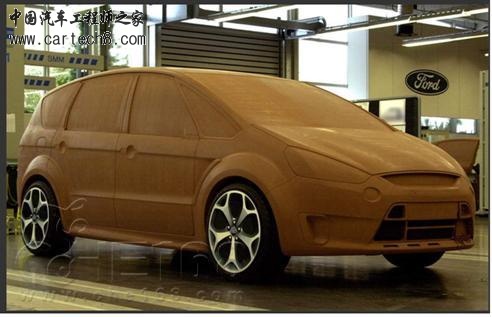

    福特S-MAX油泥模型

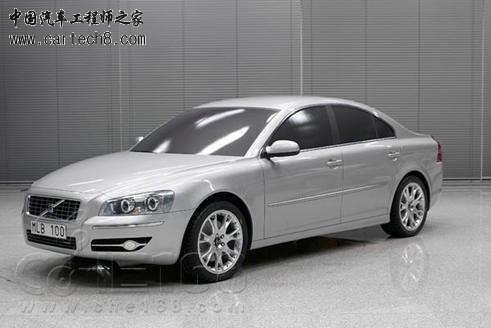

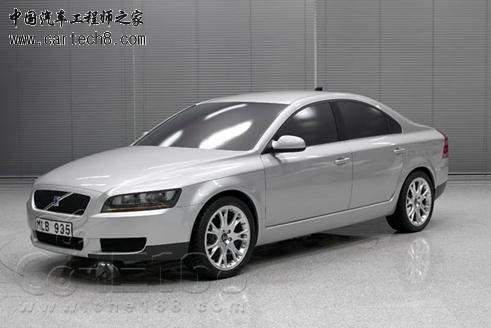

    贴膜后的S80油泥模型方案
三、工程设计阶段

    在完成造型设计以后，项目就开始进入工程设计阶段，工程设计阶段的主要任务就是完成整车各个总成以及零部件的设计，协调总成与整车和总成与总成之间出现的各种矛盾，保证整车性能满足目标大纲要求。工程设计就是一个对整车进行细化设计的过程，各个总成分发到相关部门分别进行设计开发，各部门按照开发计划规定的时间节点分批提交零部件的设计方案。工程设计阶段主要包括以下几个方面:

    1. 总布置设计

    在前面总布置草图的基础上，深入细化总布置设计，精确的描述各部件的尺寸和位置，为各总成和部件分配准确的布置空间，确定各个部件的详细结构形式、特征参数、质量要求等条件。主要的工作包括发动机舱详细布置图、底盘详细布置图，内饰布置图、外饰布置图以及电器布置图。

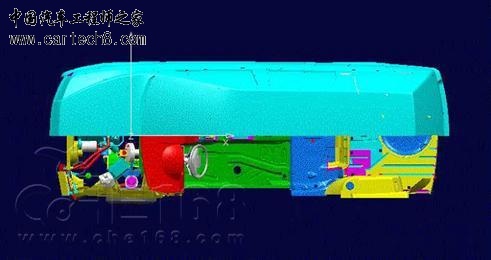

    某轿车3维总布置图俯视图

    2． 车身造型数据生成

    车身或造型部门在油泥模型完成后，使用专门的3维测量仪器对油泥模型进行测量， 测量的数据包括外形和内饰两部分。测量生成的数据称为点云，工程师根据点云使用汽车A面制作软件，比如Alias、IceM-surface、Catia等来构建汽车的外形和内室模型。在车身造型数据完成以后，通常要使用这些数据来重新铣削一个模型，目的是验证车身数据是否有错误。这个模型通常使用代木或者高密度塑料来进行加工，以便日后保存。



    测量得到的点云数据

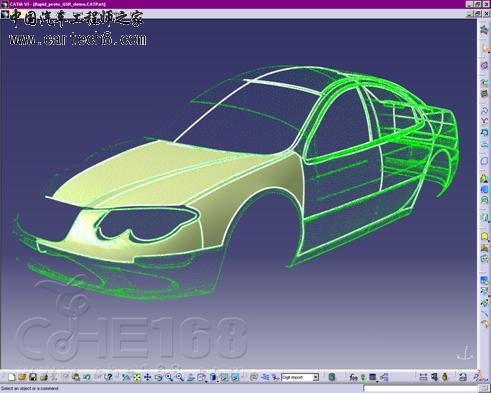

    使用Catia软件制作车身表面

    3．发动机工程设计

    一般新车型的开发都会选用原有成熟的发动机动力总成，发动机部门的主要工作是针对新车型的特点以及要求，对发动机进行布置，并进行发动机匹配，这一过程一直持续到样车试验阶段，与底盘工程设计同步进行。

fengzhu

4．白车身工程设计

    所谓白车身指的是车身结构件以及覆盖件的焊接总成，包括发动机罩、翼子板、侧围、车门以及行李箱盖在内的未经过涂装的车身本体。白车身是保证整车强度的封闭结构。白车身由车身覆盖件、梁、支柱以及结构加强件组成，因此该阶段的主要工作任务就是确定车身结构方案，对各个组成部分进行详细设计，使用工程软件比如：UG、CATIA等完成3维数模构建，并进行工艺性分析完成装配关系图及车身焊点图。

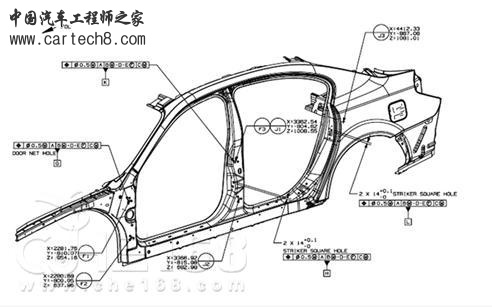

    某轿车白车身侧围部分设计图

    5．底盘工程设计

    底盘工程设计的内容就是对底盘的4大系统进行详细的设计，包括：传动系统设计、行驶系统设计、转向系统设计以及制动系统设计。主要工作包括:
    (1)对各个系统零部件进行包括尺寸、结构、工艺、功能以及参数等方面的定义
    (2)根据定义进行结构设计以及计算，完成3维数模
    (3)零部件样件试验
    (4)完成设计图和装配图

    其中传动系统的主要设计内容为离合器、变速器、驱动桥，行驶系统的主要设计内容为悬架设计，转向系统的主要设计内容为转向器以及转向传动机构的设计，制动系统的设计内容包括制动器以及ABS的设计。

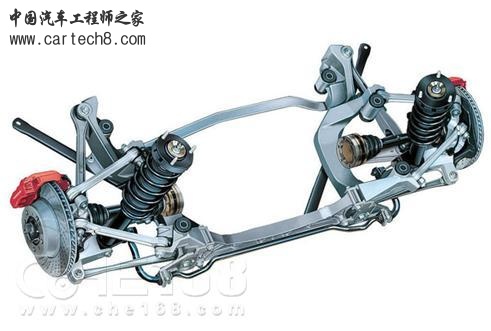

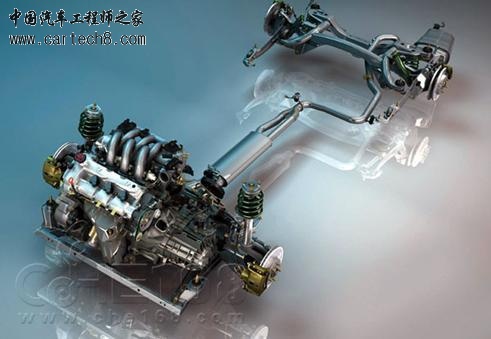

    底盘部分系统3维设计图
6．内外饰工程设计

    汽车内外饰包括汽车外装件以及内饰件，因其安装在车身本体上也称为车身附属设备。外装件的主要设计包括前后保险杠、玻璃、车门防撞装饰条、进气格栅、行李架、天窗、后视镜、车门机构及附件以及密封条。内饰件主要设计包括仪表板、方向盘、座椅、安全带、安全气囊、地毯、侧壁内饰件、遮阳板、扶手、车内后视镜等。

    7．电器工程设计

    电器工程负责全车的所有电器设计，包括雨刮系统、空调系统、各种仪表、整车开关、前后灯光以及车内照明系统。

    经过以上各个总成系统的设计，工程设计阶段完成，最终确认整车设计方案。此时可以开始编制详细的产品技术说明书以及详细的零部件清单列表，验证法规。确定整车性能后，将各个总成的生产技术进行整理合成。

    四、样车试验阶段

    工程设计阶段完成以后进入样车试制和试验阶段，样车的试制由试制部门负责，他们根据工程设计的数据，根据试验需要制作各种试验样车。样车的试验包括两个方面：性能试验和可靠性试验。性能试验，其目的是验证设计阶段各个总成以及零部件经过装配后能否达到设计要求，及时发现问题，做出设计修改完善设计方案。可靠性试验的目的是验证汽车的强度以及耐久性。试验应根据国家制定的有关标准逐项进行，不同车型有不同的试验标准。根据试制、试验的结果进行分析总结，对出现的各种问题进行改进设计，再进行第二轮试制和试验，直至产品定型。

    汽车的试验形式主要有试验场测试、道路测试、风洞试验、碰撞试验等。各个汽车企业都有自己的试验场，试验场的不同路段分别模拟不同路况，有沙石路、雨水路、搓板路、爬坡路等等。

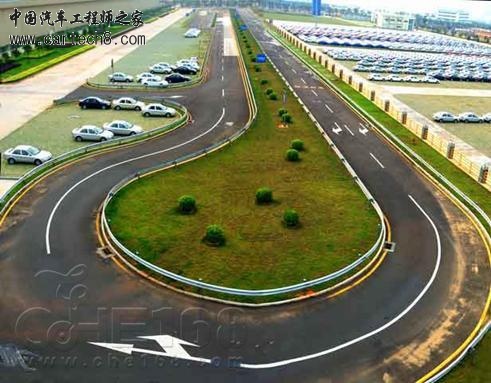

    国内某汽车企业试验场

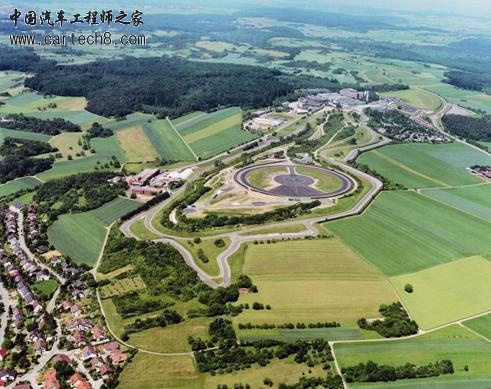

    保时捷汽车试验场

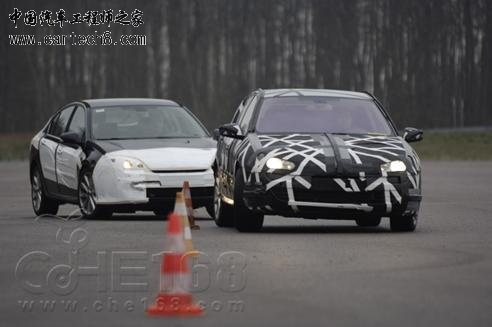

    雷诺新款拉古娜试验场试验

fengzhu

道路测试是样车试验最重要的部分。通常要在各种不同的区域环境中进行，在我国北到黑龙江南到海南岛都有进行道路测试，以测定在不同气候条件下车辆的行驶性能以及可靠性。

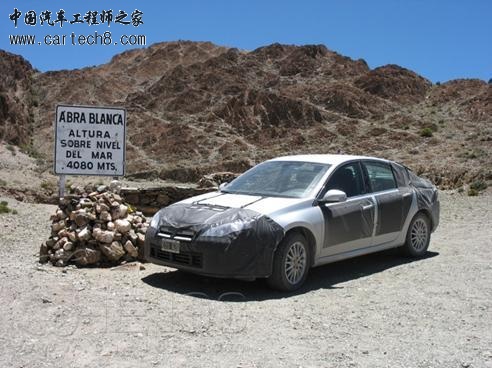

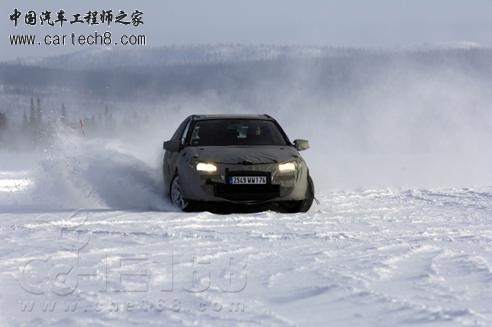

雷诺新款拉古娜在不同的气候环境下的道路测试
风洞试验主要是为了测试汽车的空气动力学性能，获取风阻系数，积累空气动力学数据。一般要对汽车正面和侧面的风阻进行测定，正面的试验用于计算正面风阻系数和提升力，侧面试验主要是考察测向风对汽车行驶的影响。国外大的汽车生产厂家有自己的风洞试验室，由于造价非常昂贵的原因国内尚没有专门的汽车风洞试验室。

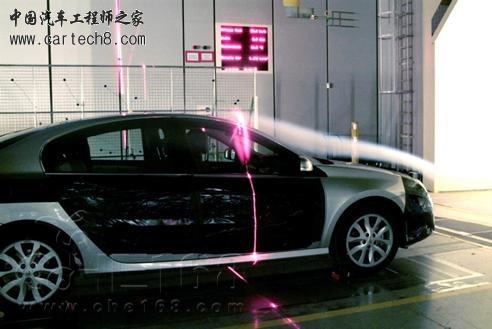

    雷诺新款拉古娜风洞试验

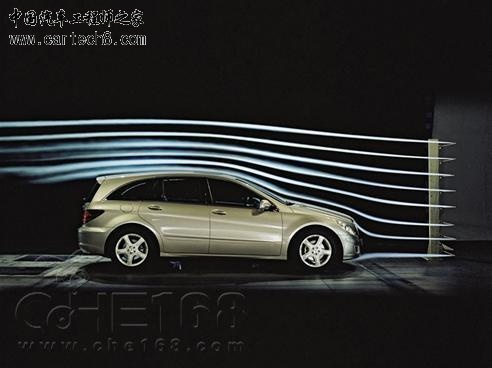

    奔驰R级风洞试验

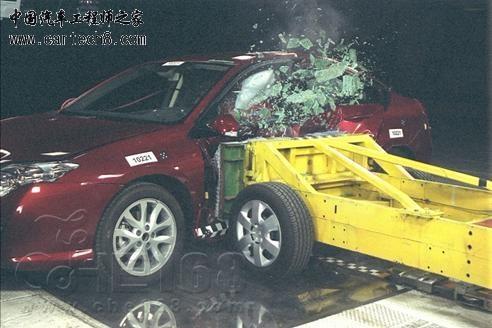

    碰撞试验的作用是测试汽车结构的强度，通过各种传感器获得各个部分发生碰撞时的数据，考察碰撞发生时对车内假人造成的伤害情况。通过碰撞试验可以发现汽车安全上的问题，有针对性的对车身结构进行加强设计。碰撞试验主要包括正面碰撞、侧面碰撞以及追尾碰撞。

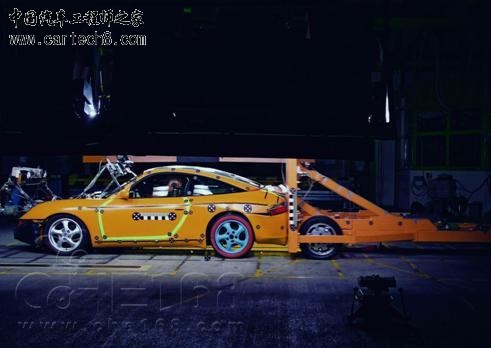

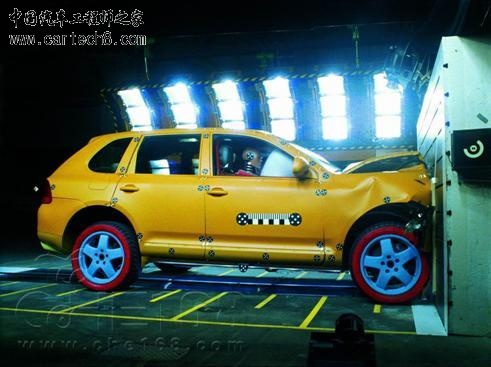

    样车碰撞试验

    试验阶段完成以后，新车型的性能得到确认，产品定型。

    五、投产启动阶段

    投产启动阶段的主要任务是进行投产前的准备工作，包括制定生产流程链，各种生产设备到位、生产线铺设等等。在试验阶段就同步进行的投产准备工作包括，模具的开发和各种检具的制造。投产启动阶段大约需要半年左右的时间，在此期间要反复的完善冲压、焊装、涂装以及总装生产线，在确保生产流程和样车性能的条件下，开始小批量生产进一步验证产品的可靠性，确保小批量生产3个月产品无重大问题的情况下，正式启动量产。

feng7758521

『C-NCAP评价结果发布会现场』

车型种类 生产企业及型号 实验得分 星级

正面100％重叠刚性壁障碰撞试验 正面40％重叠可变形壁障碰撞试验 可变形移动壁障侧面碰撞试验 加（罚）分项 总分
小型 长安奔奔 2.37 11.38 4.81 0 18.6 ★★
哈飞路宝 3.55 8.88 10.51 0 22.9 ★★
紧凑型 昌河铃木利亚纳 13.29 15.33 11.52 0 40.1 ★★★★
东南蓝瑟 12.41 14.54 8.08 1 36 ★★★
中型 中华骏捷 10.96 9.7 9.55 0.5 30.7 ★★★
SUV 东风本田CR-V 15.55 16 16 3 50.6 ★★★★★☆

feng7758521

两厢福克斯（左）、高尔夫（右）碰撞现场图片

    最近，先是长城号称哈弗碰撞达到NCAP四星标准，丰田锐志主动进行碰撞试验以证明丰田车的安全，接着一汽奔腾又进行了国内首次双碰试验。那么，刚刚上市的两厢福克斯是否禁得住碰撞考验呢？下面以欧洲新车评估机构Euro NCAP公布两厢福克斯的碰撞试验数据与已经国产的大众两厢车高尔夫作一个对比，来看看两厢福克斯的表现到底如何。

图为碰撞时车内驾乘人员受伤情况 三幅图依次为正面碰撞驾驶员、副驾驶员、侧面碰撞驾驶员(绿色为最好，黄色为标准，橘黄色为边缘，棕色为脆弱，红色为最低)

    从上面碰撞示意图可以看出，在正面碰撞中，两厢福克斯和高尔夫的车身都比较坚固，对正副驾驶员保护十分到位。但高尔夫乘客的胸部受力过大，转向柱采用缓冲材料对膝盖保护很好，但是对腿部的保护不是很好。

    在侧面碰撞中，两厢福克斯和高尔夫的侧面防护都很出色，高尔夫安装在座椅上的气囊对胸部、腹部以及骨盆都有不错的保护，而福克斯稍差一些，不过也达到了标准级别。


    从上表可以看出在碰撞试验中，两车对车内乘员的保护非常出色，得到了NCAP的满星评价。在行人保护方面，高尔夫更好一些得到了三星，两厢福克斯只得到两星的评价。在对车内儿童保护方面，两车都很出色，均得到了四星的评价。综合评分来说，两厢福克斯相比高尔夫要更安全一些，得到了35分,比高尔夫高了2分。

    整体来说，两厢福克斯在碰撞试验中表现还是相当不错的。



不过，这个试验选取的是在欧洲地区销售的车辆进行的，长安福特国产的两厢福克斯是否具有同样的品质，我们无法判断。但对于消费者应该有一定的指导意义，对想买两厢福克斯的消费者希望能有所帮助。
