[分享] 各种悬架形式的侧倾中心的确定方法（图示）

[复制链接]
leeleening

该用户从未签到
发表于 21-1-2009 23:12:02 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师


图中的Ro即为侧倾中心。

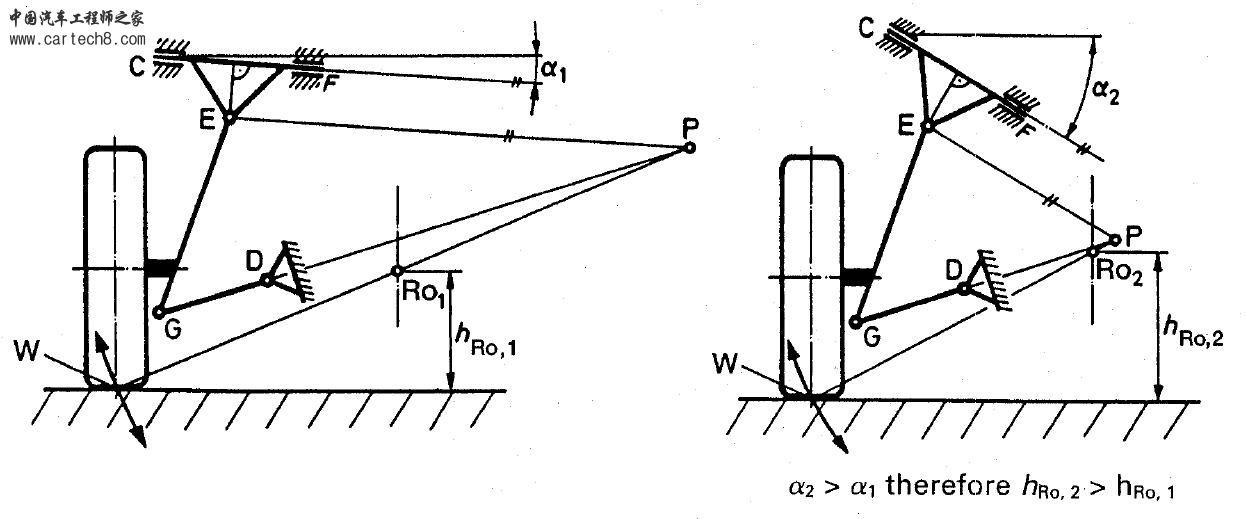

双横臂悬架

双横臂悬架

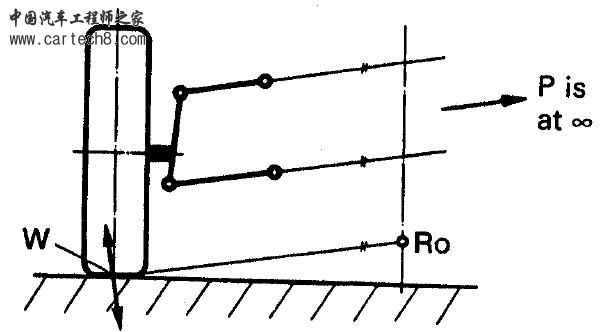

平行双横臂悬架

平行双横臂悬架

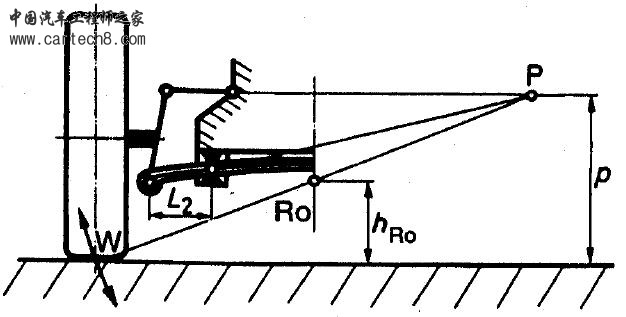

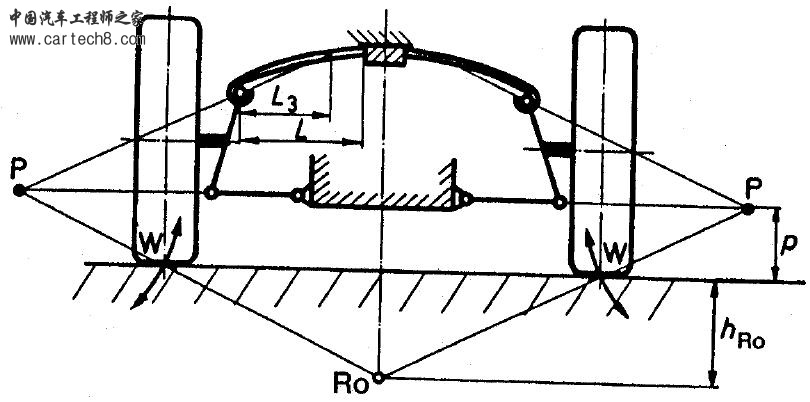

横置板簧悬架

横置板簧悬架

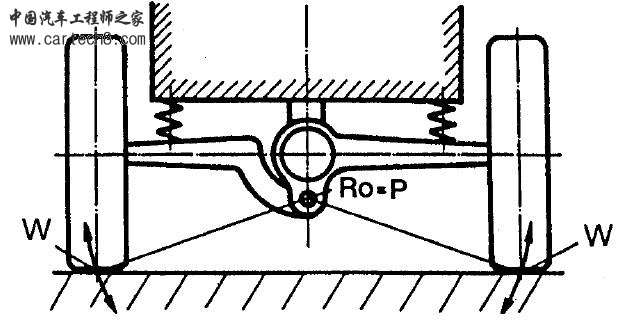

下横置板簧悬架

下横置板簧悬架

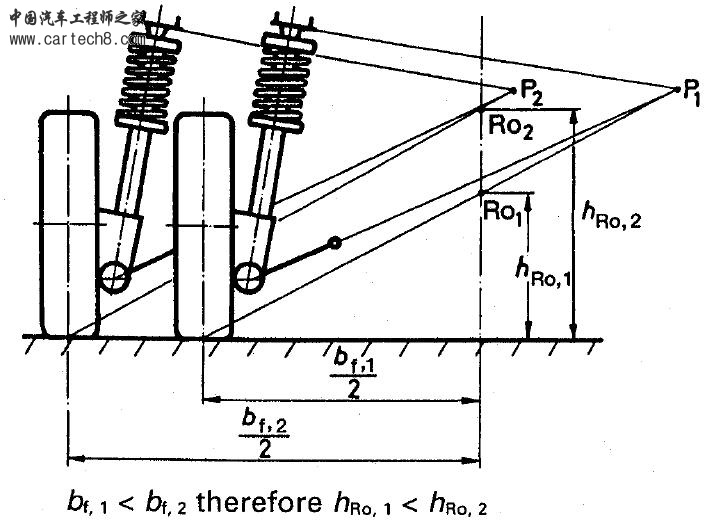

麦弗逊悬架

麦弗逊悬架
大众维修群 通用维修群 五菱维修群 长安维修群 奇瑞维修群 吉利维修群 比亚迪维修群 上汽维修群
丰田维修群 本田维修群 日产维修群 现代维修群 雪铁龙维修群 卡车维修群 福特维修群 长城维修群
回复

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 21-1-2009 23:34:06 | 显示全部楼层
手机上网很慢，一张一张的上图吧还是

未知名称悬架

未知名称悬架
回复 支持 反对

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 21-1-2009 23:37:17 | 显示全部楼层
继续继续

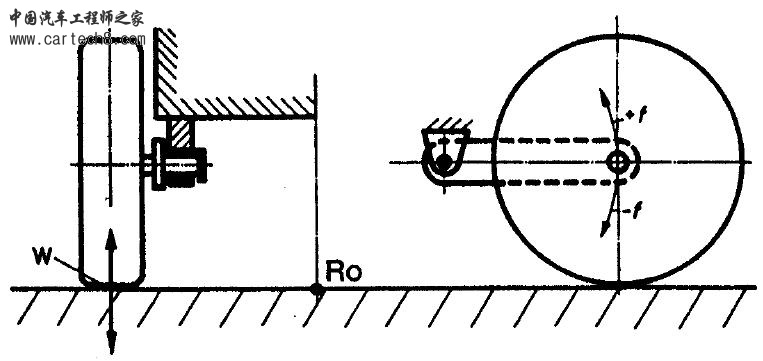

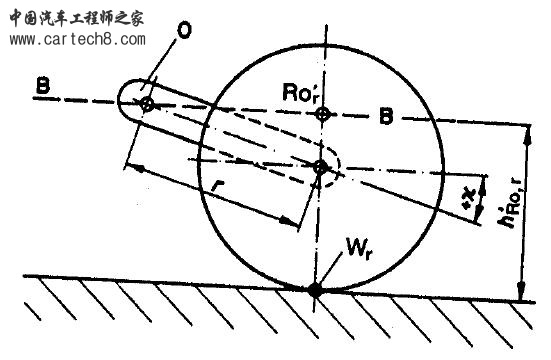

纵臂悬架

纵臂悬架

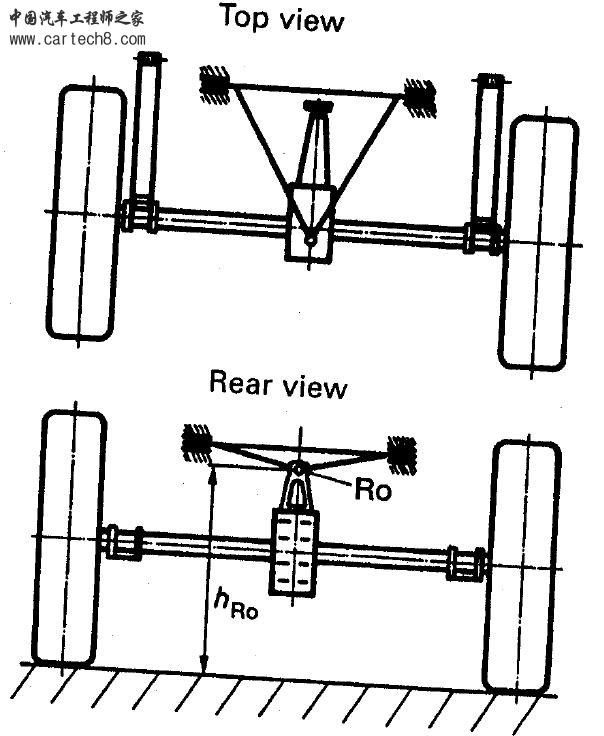

未知

未知
回复 支持 反对

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 21-1-2009 23:48:08 | 显示全部楼层
再继续继续

未知

未知

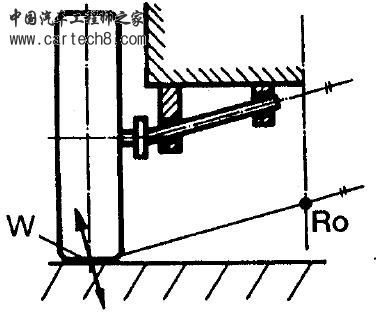

纵摆臂

纵摆臂

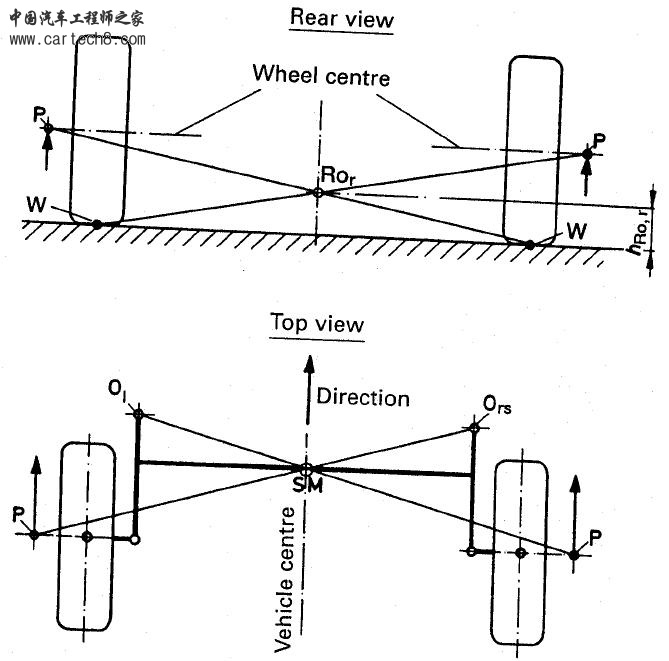

扭转臂式（桑塔纳）

扭转臂式（桑塔纳）
回复 支持 反对

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 21-1-2009 23:54:20 | 显示全部楼层

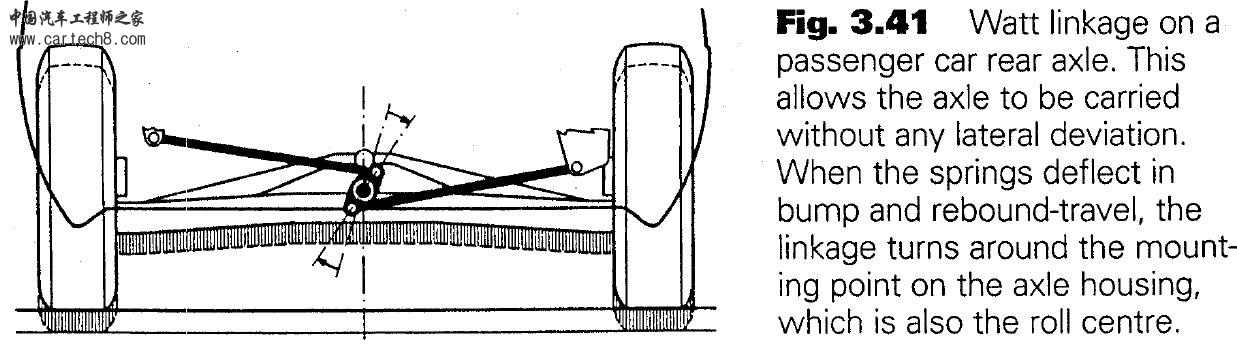

继续继续
回复 支持 反对

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 21-1-2009 23:59:21 | 显示全部楼层

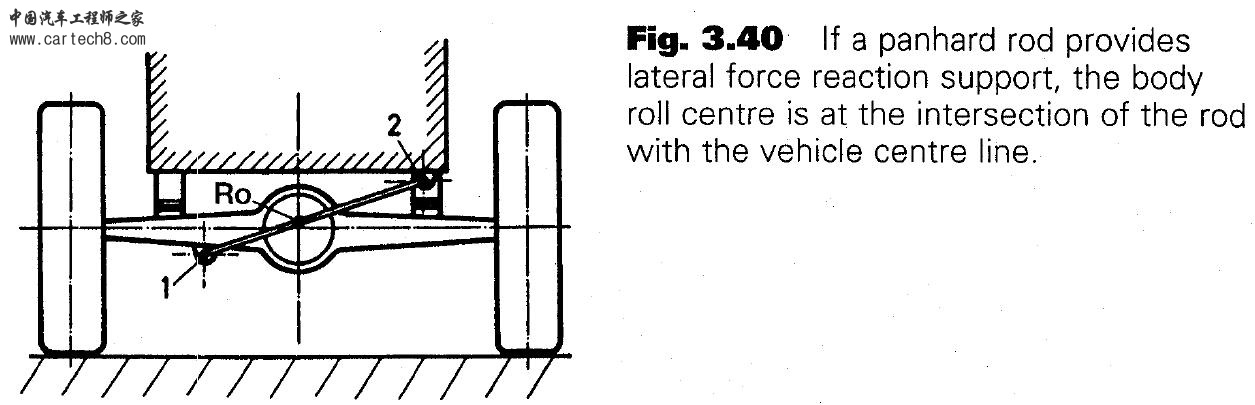

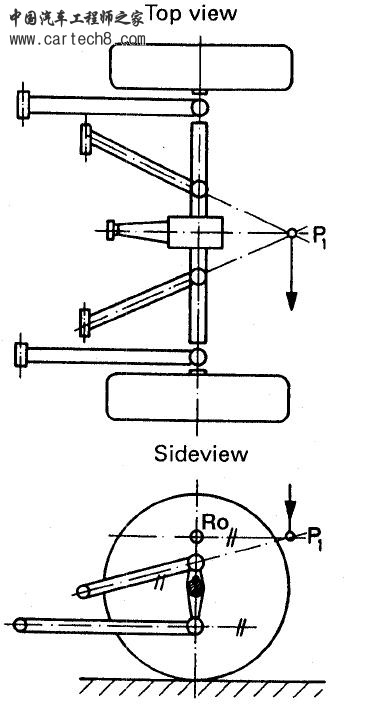

最后两张
回复 支持 反对

使用道具 举报

jjjjxd

该用户从未签到
发表于 16-2-2009 10:38:02 | 显示全部楼层
什么都看不到啊。。。。
回复 支持 反对

使用道具 举报

梦遗落在地上

该用户从未签到
发表于 19-2-2009 12:30:50 | 显示全部楼层
这几个未知的悬架没见过
回复 支持 反对

使用道具 举报

frankszhao

该用户从未签到
发表于 19-2-2009 22:06:20 | 显示全部楼层
不知道有没有多连杆悬架的侧倾中心求法，如四连杆和五连杆。
回复 支持 反对

使用道具 举报

volvozx

该用户从未签到
发表于 20-2-2009 15:22:19 | 显示全部楼层
请问leeleening 这是哪本书的截图？
回复 支持 反对

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 16-3-2009 17:20:57 | 显示全部楼层

回复 10楼 volvozx 的帖子

Advanced Vehicle Technology BY Heinz Heisler.
回复 支持 反对

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 16-3-2009 17:22:59 | 显示全部楼层
Frank Zhao:没太注意，把书发给你看看？
回复 支持 反对

使用道具 举报

leeleening

该用户从未签到
 楼主| 发表于 20-3-2009 09:42:29 | 显示全部楼层
原帖由 tangzude 于 19-3-2009 19:56 发表
要是解释一下就好了

怎么解释？说一下悬架形式是什么？Ro怎么确定的？此种悬架优缺点？主要用于什么车辆？
回复 支持 反对

使用道具 举报

醒目之旅

该用户从未签到
发表于 27-3-2009 10:01:30 | 显示全部楼层
悬架受力分析是很复杂的啊......
回复 支持 反对

使用道具 举报

风之吻

该用户从未签到
发表于 7-5-2009 23:11:20 | 显示全部楼层
6未知是空间双横臂悬架
