发动机大小循环示意图

ahjdwh · 发表于 26-3-2009 09:48:57

发动机大小循环示意图
见附件
小循环

大循环

zuoancangfeng · 发表于 26-3-2009 20:25:55

是不是冷却的大小循环啊

haomengkouxu · 发表于 27-3-2009 07:45:29

是冷却系的！

ahjdwh · 发表于 28-3-2009 19:34:27

有 FLASH的就是是一本书的
传不上去的
不好意

lqw · 发表于 29-3-2009 14:38:28

嗯，如果是固定式发电机组，可能要包含冷却水塔，管路更长

youhunjian · 发表于 1-4-2009 18:23:56

你那个L是什么东东啊？

liuxiangzhen · 发表于 1-4-2009 18:44:48

关键是C了。那叫节温器。。其实就是个温度开关。控制大小循环的转换

麻衣秀才 · 发表于 7-4-2009 21:39:41

L是暖风风扇
供整车暖风！

awamsky · 发表于 10-4-2009 14:14:09

c 好像是用来调整水的流量的吧

enzo0706 · 发表于 10-4-2009 19:54:44

是冷却的大小循环吧？你说到我还以为是什么呢

YCfanchu · 发表于 23-4-2009 21:13:37

C是节温器，现在好像多用蜡式节温器，温度一般到85左右就开启

kss1000e · 发表于 22-2-2010 10:09:04

那J是是什么啊, 也是开关吗?

dzbj · 发表于 22-2-2010 13:58:09

这水路设计的够狠，小循环连热交换器都不给，冬天刚着车时车里的人得多冷呀。

shipake · 发表于 22-2-2010 14:01:35

J应该是暖风开关，不过小循环也得走热交换器吧

dzbj · 发表于 22-2-2010 14:01:46

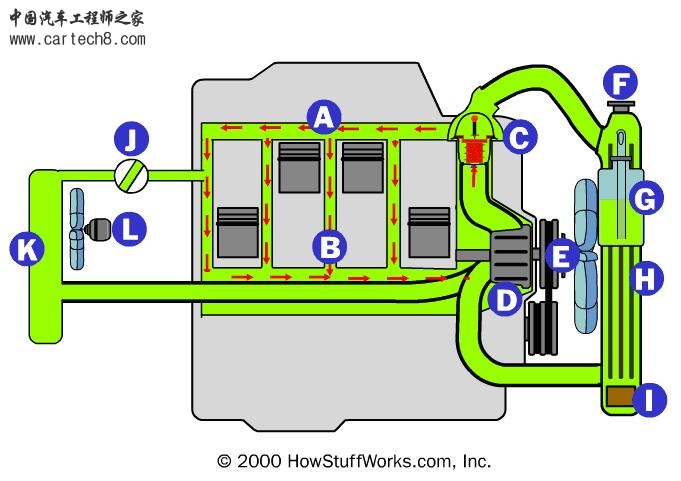

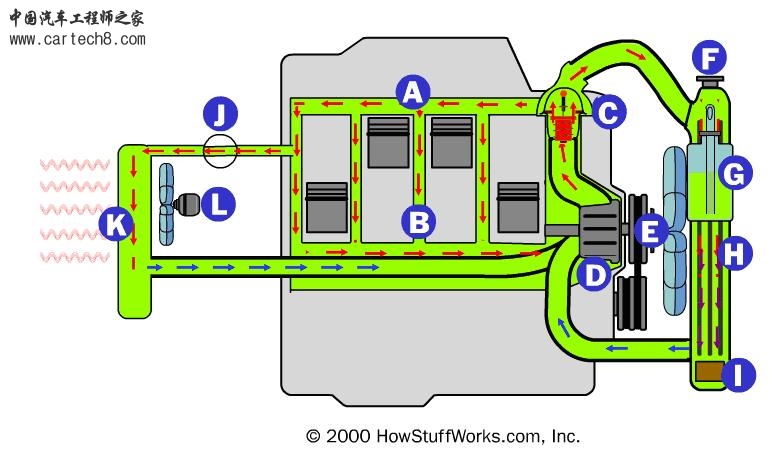

A和B是发动机缸体水道。
C节温器
D水泵
E皮带盘
F水箱盖或者水箱上水管，要看图里想说明什么
G储液罐
H水箱
I水箱回水管
J水阀
K热交换器，也叫暖风水箱
L鼓风机，给车内提供热风
