方向盘角度A18 随人体坐姿变化的探讨

[复制链接]

该用户从未签到

发表于 13-7-2011 13:51:44 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

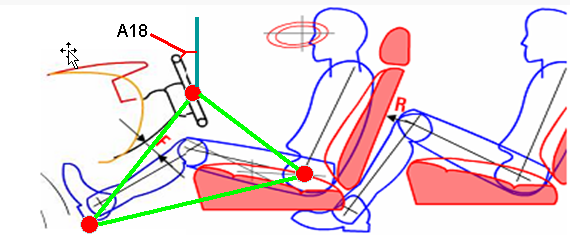

整车布置前期,总布置图人机布置时,方向盘角度A18 随人体坐姿的变化而如何变化的呢?有什么规律具体可以依循吗?
例:H30降低了,人体的三角形会随之变化,那A18是如何变化的呢?
此问题我很迷惑,请高手指点迷津!!!

评分

参与人数 1积分 +3 收起 理由
清雅轩 + 3 样板主题【论坛口号→知无不言,言无不尽】

查看全部评分

  • TA的每日心情
    开心
    20-6-2015 18:12
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 18-7-2011 23:54:16 | 显示全部楼层
    其实这个和座椅靠背角关系更密切 对于H30的变化并不是太敏感
    回复 支持 反对

    使用道具 举报

    该用户从未签到

     楼主| 发表于 19-7-2011 11:58:04 | 显示全部楼层
    是的,座椅靠背角的变化对A18确实影响很大(相对其它因素来说),当然也和坐姿和仪表位置及角度都有关系。
    目前现在的设计主要是COPY竞品车,或者是在竞品车的基础上略加的改动,相关A18的变化CAE也有一些参考,但看起来很乱,我总感觉不是很准确,也可能我没看明白吧。
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    20-6-2015 18:12
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 19-7-2011 13:33:00 | 显示全部楼层
    本帖最后由 yaoxunt 于 19-7-2011 13:33 编辑

    楼主我的观点,如果作为新车型开发
    人体坐姿是决定周围环境的一切,是人的位置决定了仪表位置、方向盘位置等
    人体的三角形描述我的理解和UG上是不同的,因为按照UG的三角形来判断舒适性,其范围过小,适应性明显不对。
    至于你所说A18 被H30的约束我认为是很小的(甚至只是因为H30引起的大腿角改变,导致的进出方便性对他的影响),主要还是靠背角及H点对其进行修正

    评分

    参与人数 1积分 +3 收起 理由
    清雅轩 + 3 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 20-7-2011 20:39:19 | 显示全部楼层
    本人觉得不受影响,
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 22-7-2011 21:38:08 | 显示全部楼层
    回复 yangheniu 的帖子

    方向盘角度只跟X平面夹角有关。跟人体有什么关系,
    回复 支持 反对

    使用道具 举报

    该用户从未签到

     楼主| 发表于 22-7-2011 16:34:22 | 显示全部楼层
    miskiller 发表于 20-7-2011 20:39
    本人觉得不受影响,

    请问 您觉得 哪方面不受影响? 没太明白,呵呵。
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 5-8-2011 22:14:55 | 显示全部楼层
    转向盘角度和人体坐姿肯定是密切相关的,轿车的转向盘角度和大客车的转向盘角度能一样吗?
    至于是什么样的关系,期待高手指教啊。。。
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 19-8-2011 12:29:58 | 显示全部楼层
    方向盘的倾角与人体H点位置是有密切关系的。
    轿车的A18一般比较小(一般小于25度),卡车、火车的A18很大(大于30度);
    方向盘最低点与人体躯干线的距离直接影响到人体乘坐的舒适性以及碰撞安全性,A18越大,该距离就越大,对乘员保护是非常有利的。

    评分

    参与人数 1积分 +3 收起 理由
    清雅轩 + 3 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 22-8-2011 13:11:03 | 显示全部楼层
    从驾驶员的角度讲,不同身高的人,其握方向盘的舒适程度与A18相关,尤其在连续转向的时候。

    评分

    参与人数 1积分 +1 收起 理由
    清雅轩 + 1 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    29-10-2015 21:26
  • 签到天数: 32 天

    [LV.5]常住居民I

    发表于 26-9-2011 22:28:30 | 显示全部楼层
    我觉得方向盘角度A18主要影响驾驶员的手伸及界面、驾驶舒适性(方向盘下边缘到做垫尺寸、手腕与手臂夹角)、仪表视野等,而影响A18的因素应该有座椅靠背角A40(主要的)、H30、R点,靠背角影响了人体姿态、视野,H30、R点影响了R点到SWC点的垂直距离及EO点坐标

    评分

    参与人数 1积分 +3 收起 理由
    清雅轩 + 3 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    奋斗
    5-1-2017 14:46
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 16-2-2012 20:43:06 | 显示全部楼层
    A18主要和R 点与 AHP点之间的A向距离和垂直距离、以及靠背脚有关系。
    A18和人体三角形么有啥直接额关系

    评分

    参与人数 1积分 +2 收起 理由
    清雅轩 + 2 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    无聊
    29-10-2015 21:26
  • 签到天数: 32 天

    [LV.5]常住居民I

    发表于 17-2-2012 20:28:43 | 显示全部楼层
    tintin533 发表于 16-2-2012 20:43
    A18主要和R 点与 AHP点之间的A向距离和垂直距离、以及靠背脚有关系。
    A18和人体三角形么有啥直接额关系

    A18与人体三角形的相对关系会影响方向盘操纵性和人体腹部空间、膝部空间等,A18角度越大,根据SAE推荐公式计算为满足方向盘操纵性、腹部空间、各踏板踩踏时的膝部空间,人体三角形应该逆时针旋转,这是我个人意见,我想知道有没有高手有二者的经验公式或者推荐值?

    评分

    参与人数 1积分 +3 收起 理由
    清雅轩 + 3 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 20-2-2014 14:26:49 | 显示全部楼层
    wangkcw 发表于 17-2-2012 20:28
    A18与人体三角形的相对关系会影响方向盘操纵性和人体腹部空间、膝部空间等,A18角度越大,根据SAE推荐公式 ...

    请问是哪个具体的标准有计算
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    发表于 22-2-2014 21:51:58 | 显示全部楼层
    请问一下A18是什么
