分享一些宝马的三视图

  [复制链接]


该用户从未签到

发表于 17-11-2011 10:11:57 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

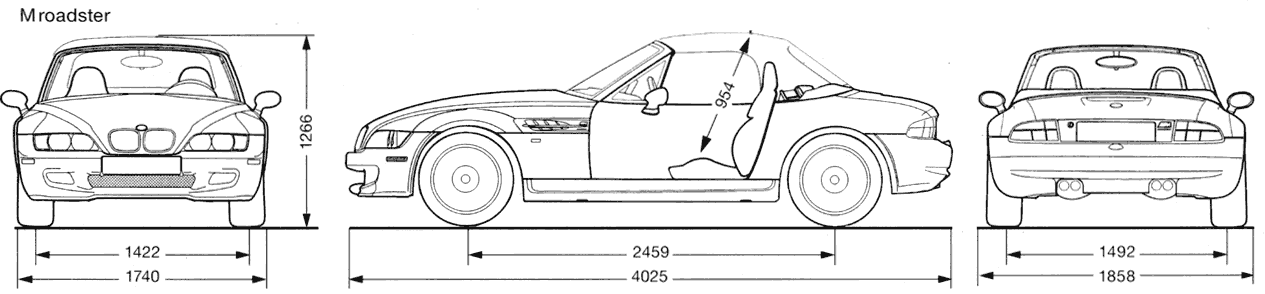

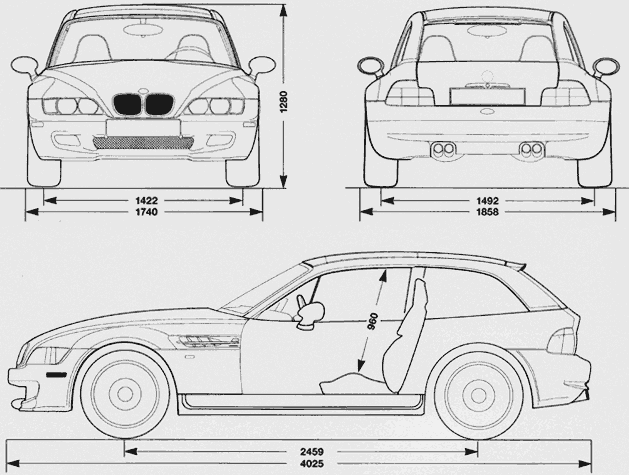

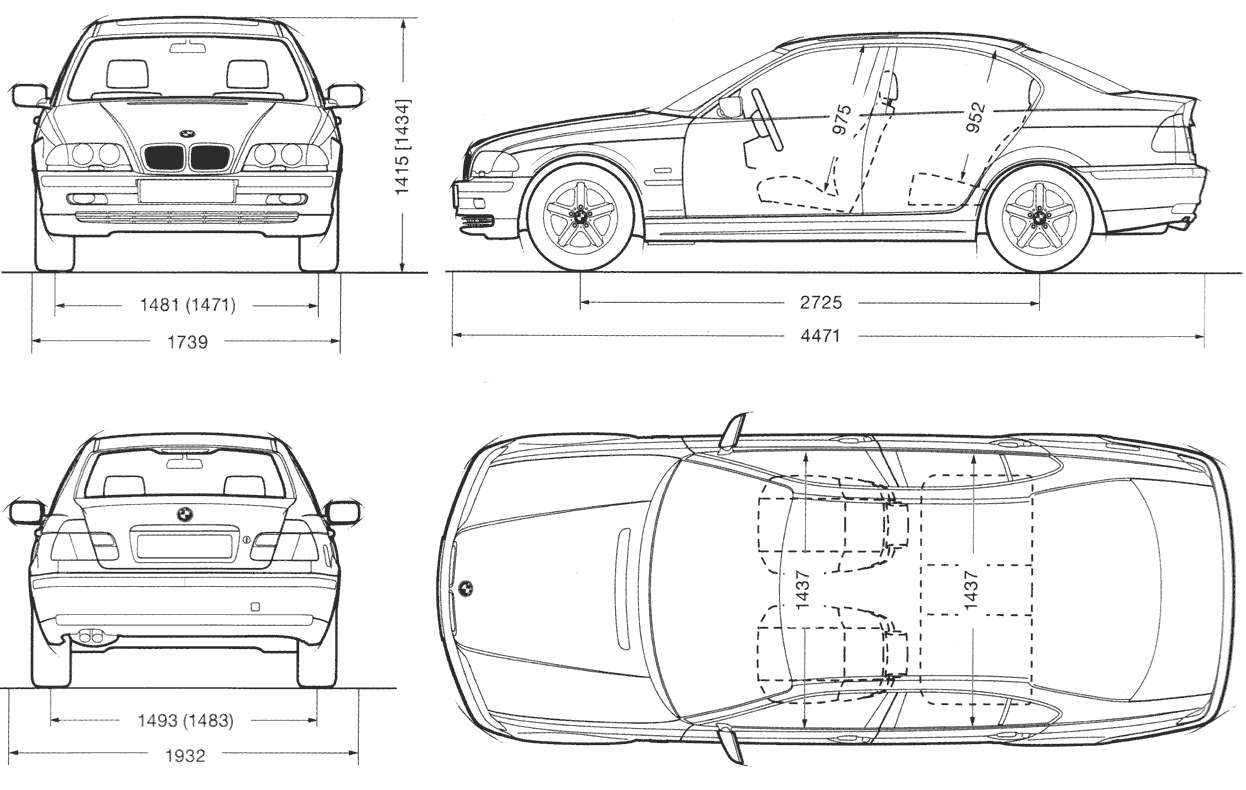

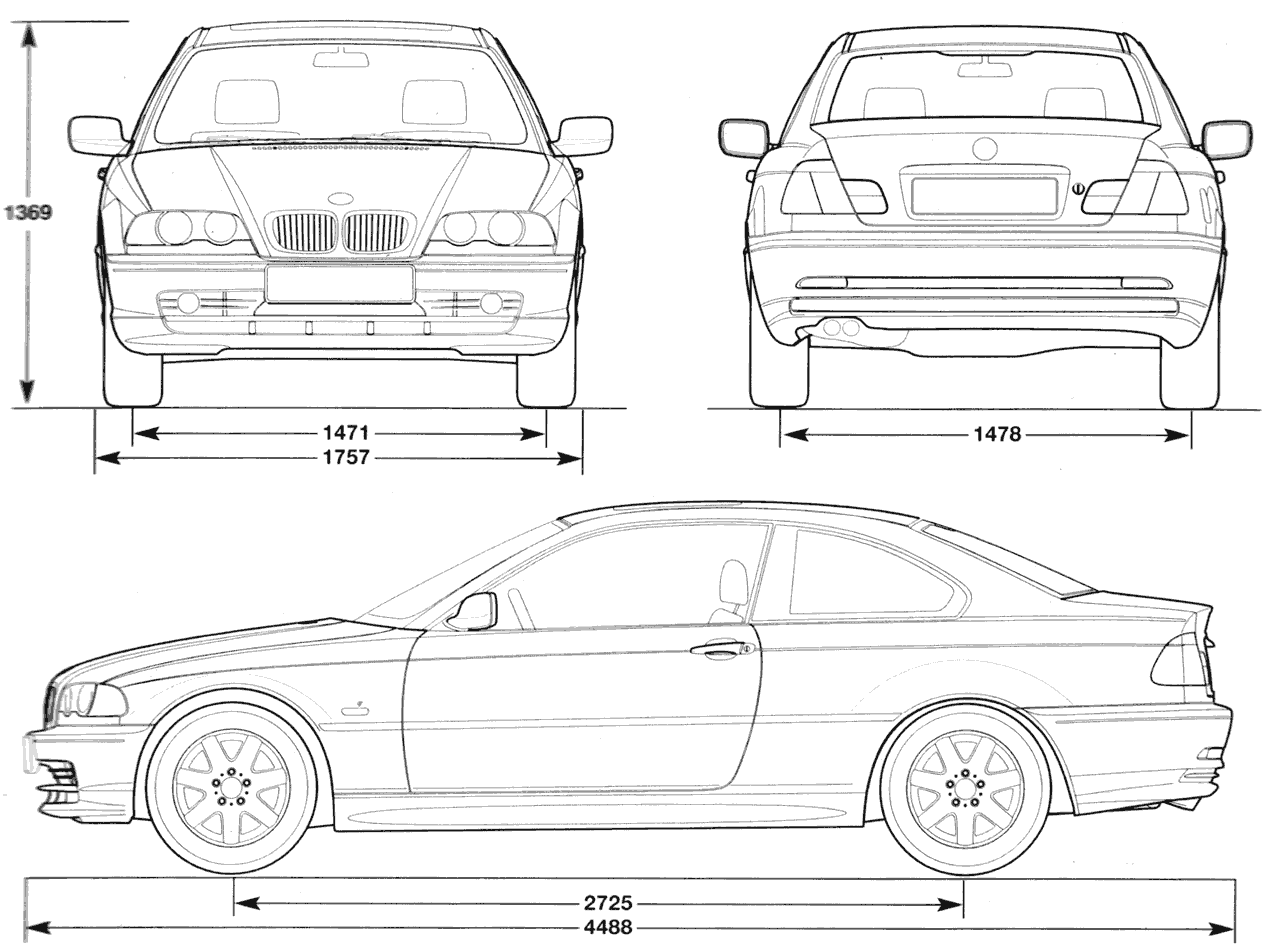

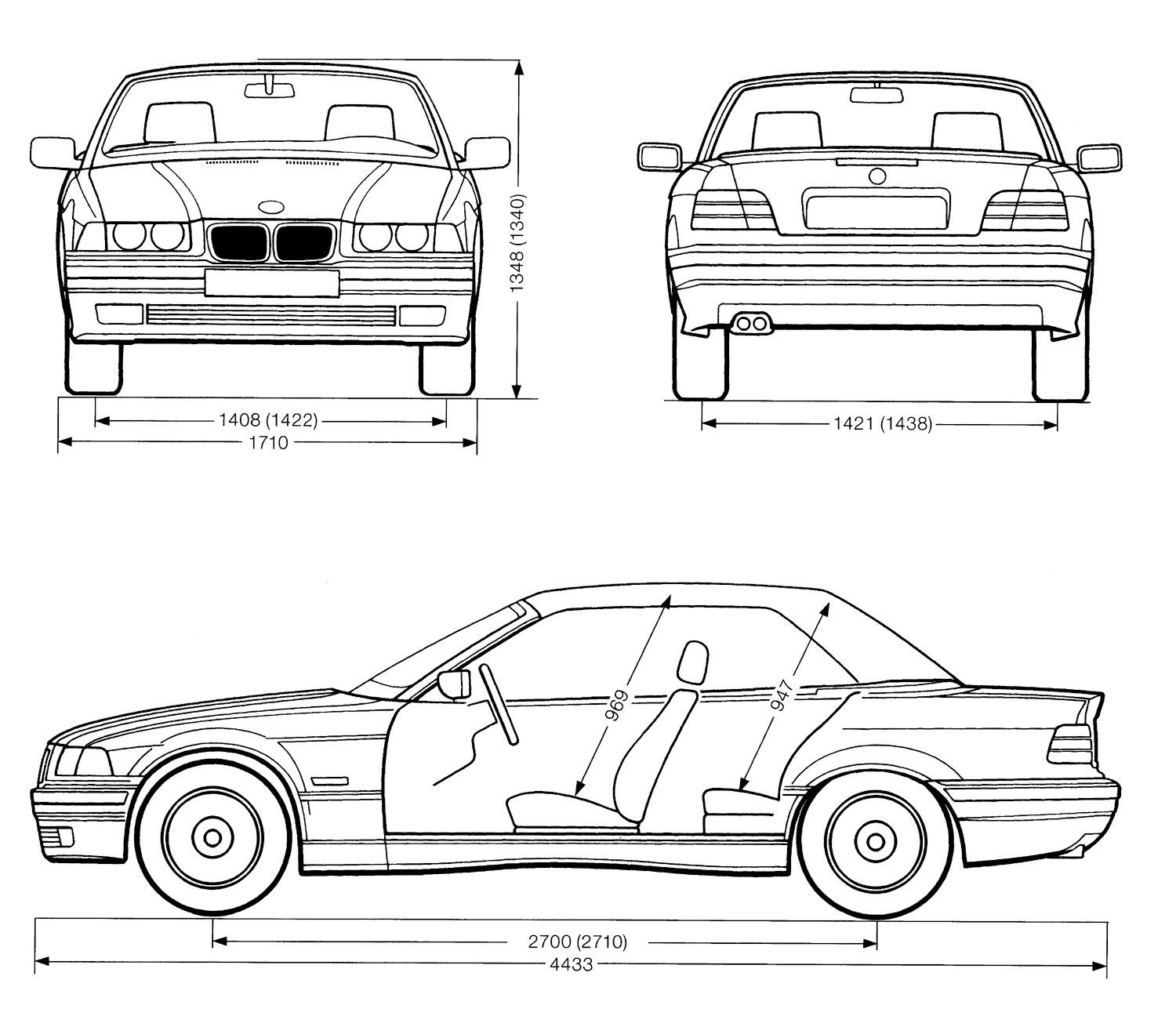

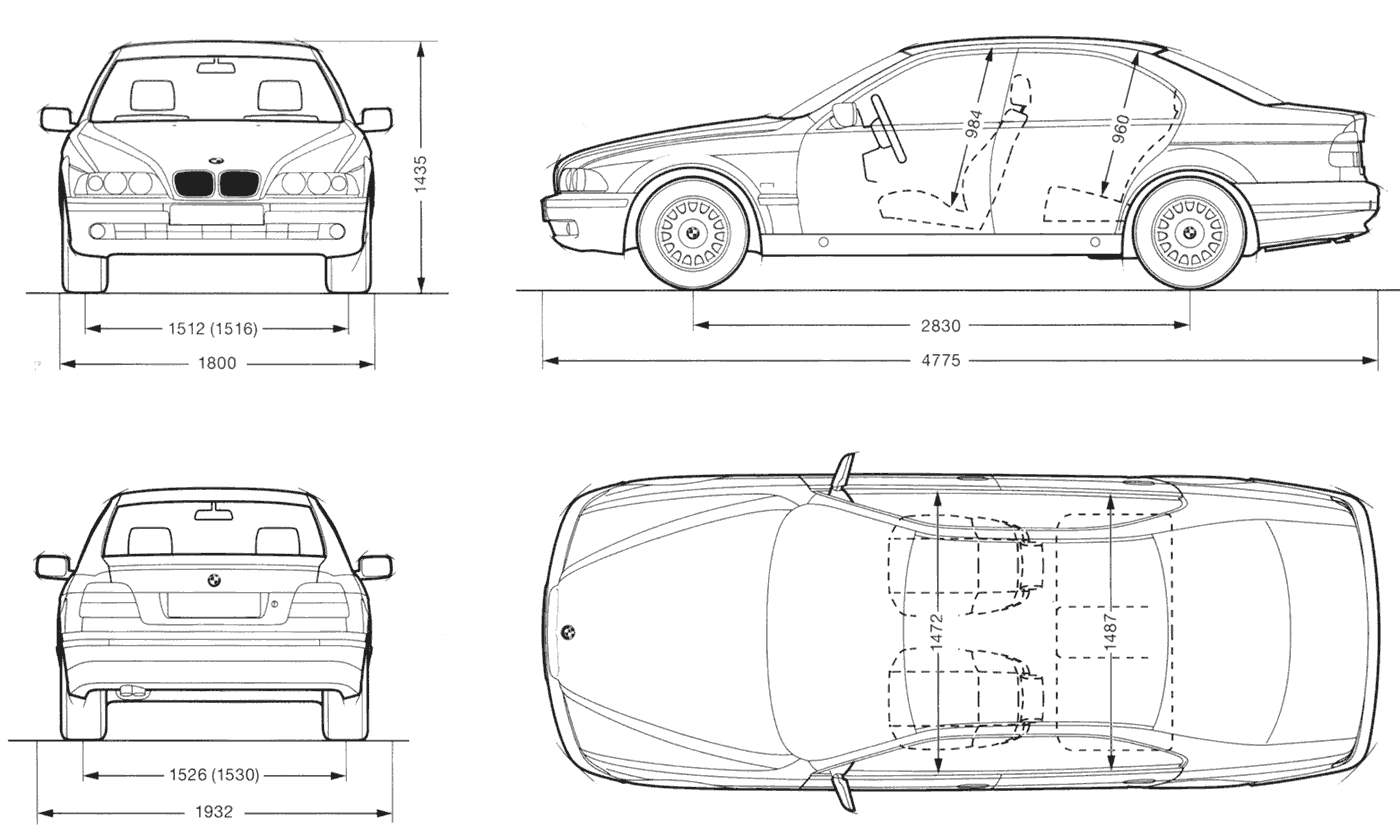

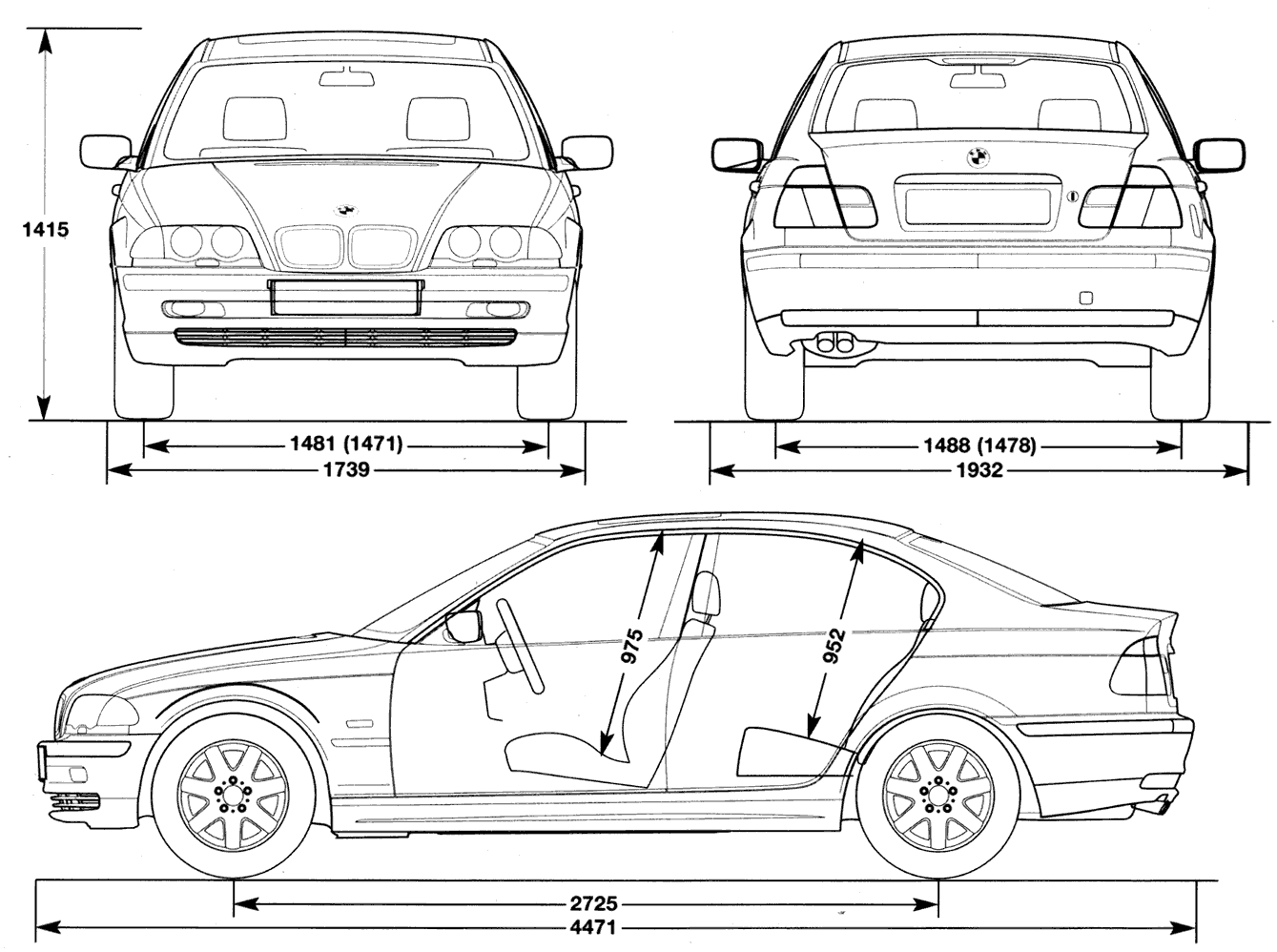

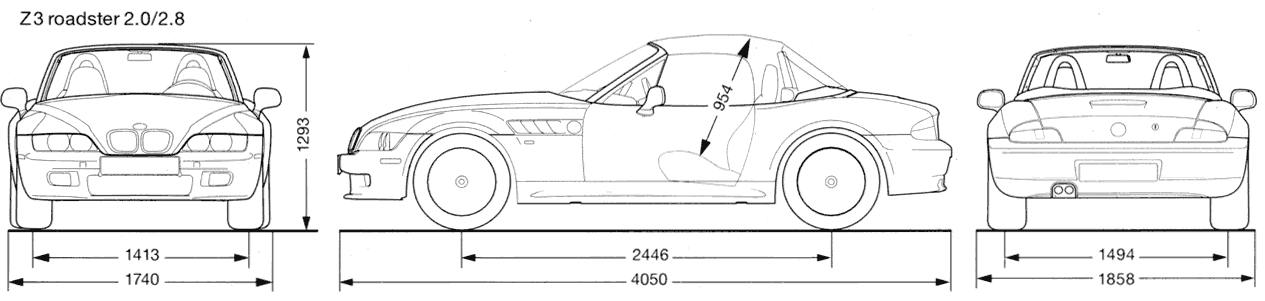

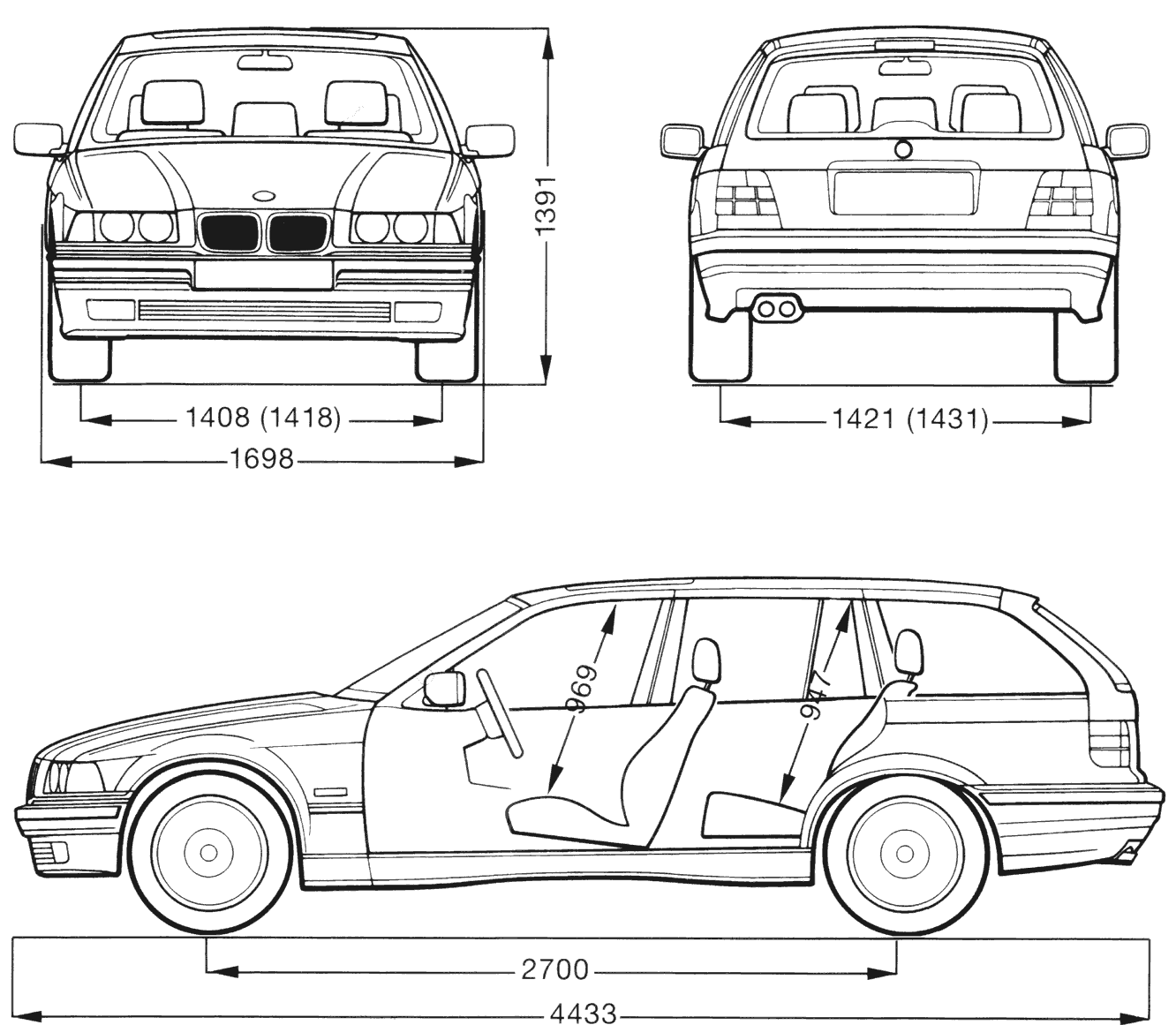

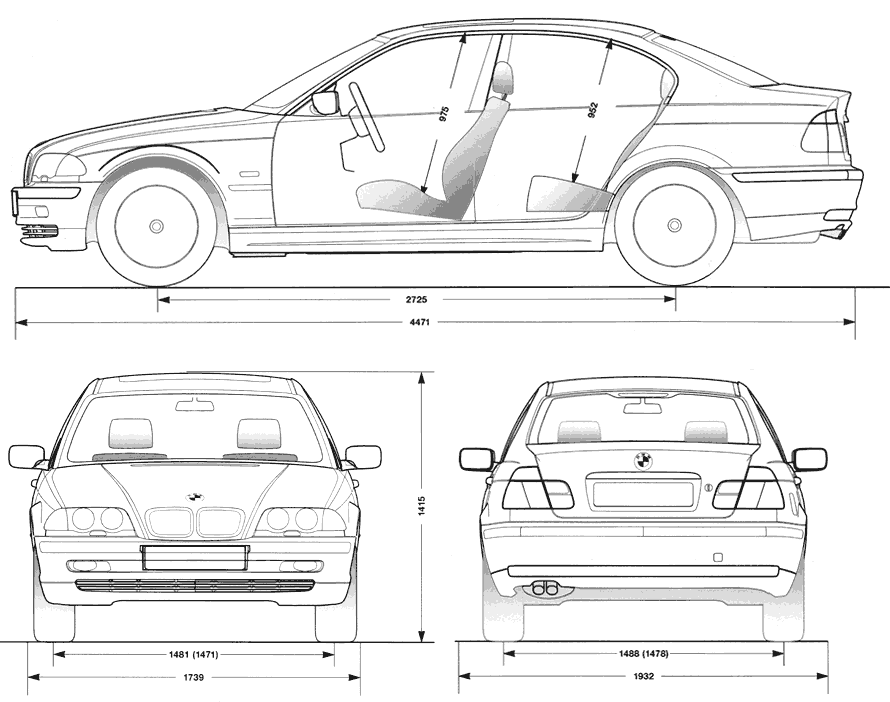

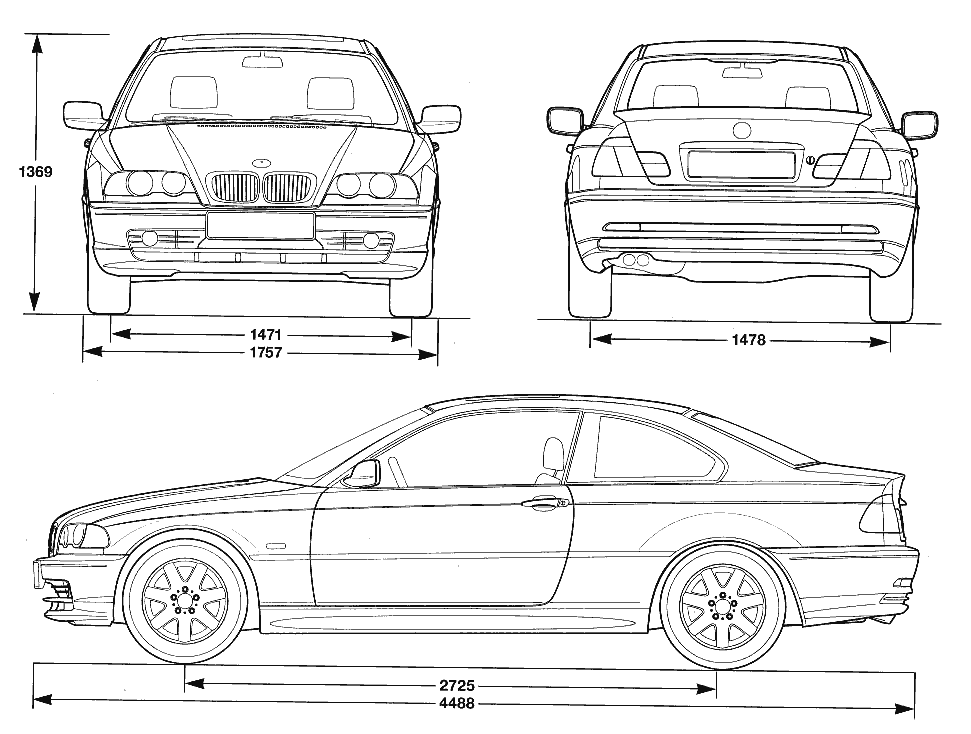

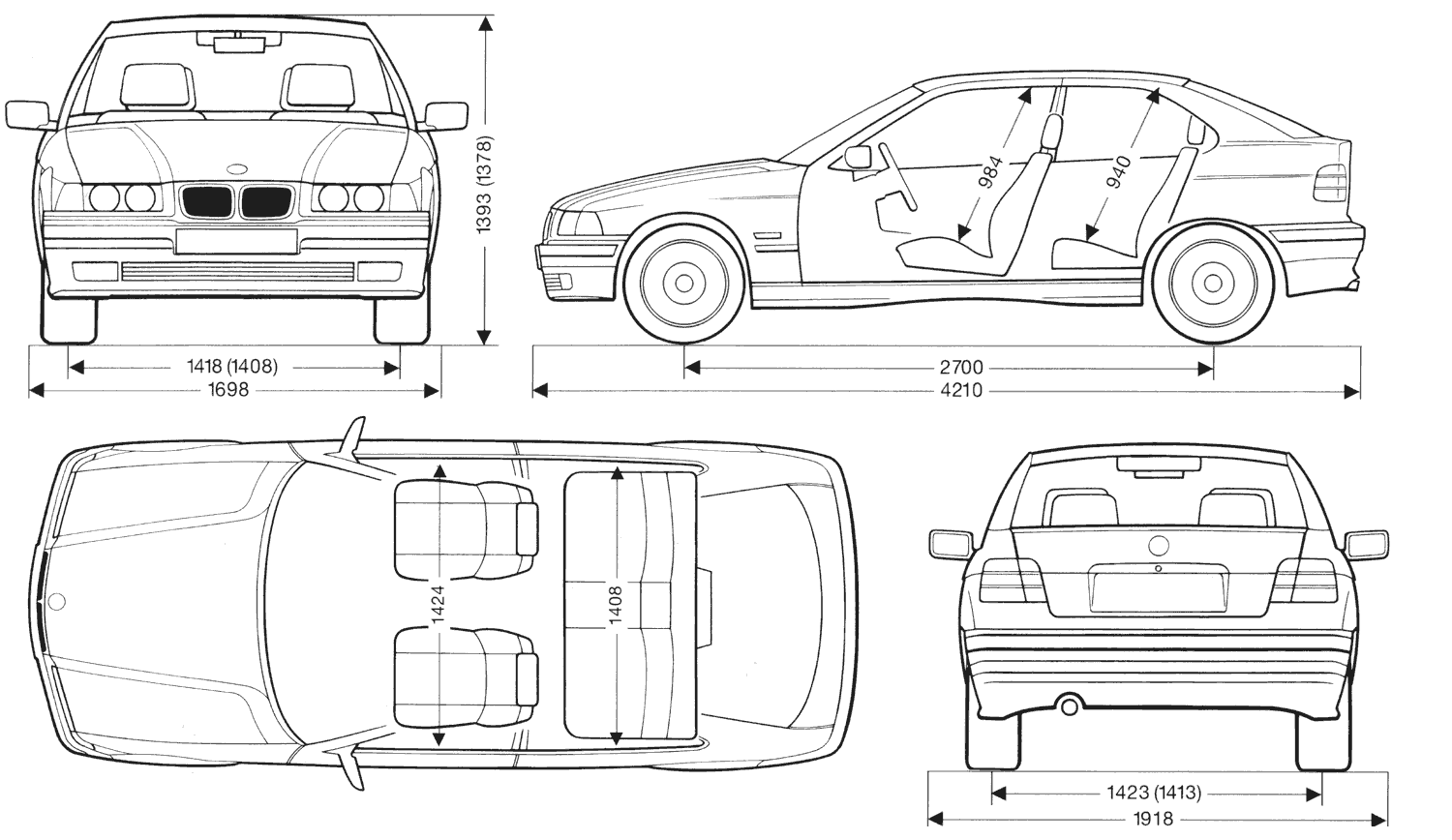

有一些汽车的三视图,先分享一些宝马的给大家,要是大家需要其他的给我邮箱757969808@qq.com

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马

宝马


该用户从未签到

发表于 16-2-2012 19:08:50 | 显示全部楼层

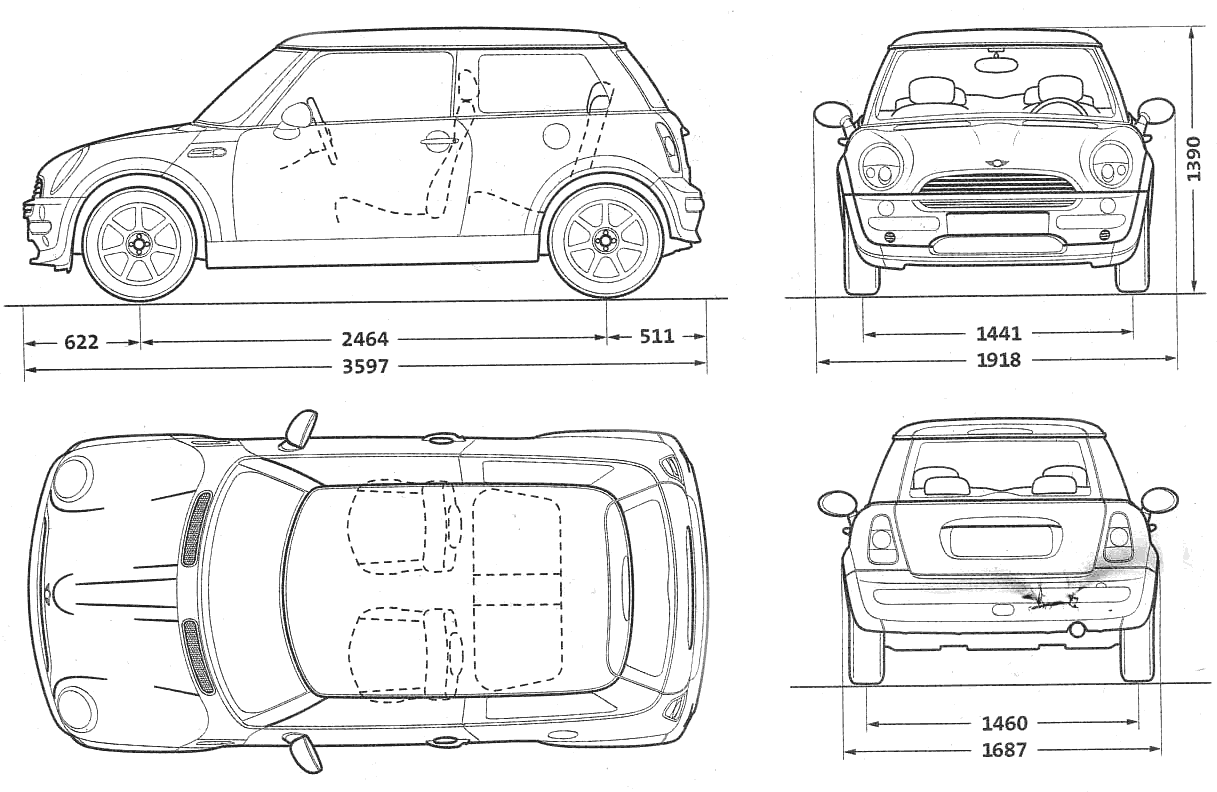

楼主 想问一下 mini做视图的 1441和1460具体是什么长度啊
回复 支持 反对

使用道具 举报


  • TA的每日心情
    开心
    26-4-2017 22:01
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 22-2-2012 10:08:06 | 显示全部楼层
    太好了,CATIA里可以用了!!
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 15-4-2012 21:14:47 | 显示全部楼层
    幻梦无痕 发表于 16-2-2012 19:08
    楼主 想问一下 mini做视图的 1441和1460具体是什么长度啊

    2楼的,那两个数据是前轮距和后轮距。
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 3-4-2012 15:09:41 | 显示全部楼层
    东西不错啊
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 3-4-2012 16:36:14 | 显示全部楼层
    东西不错 请问楼主是怎么找到这些图纸的  能不能找到其它车的整车布置图
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 4-4-2012 23:52:35 | 显示全部楼层
    这是哪个年头的宝马车啊,貌似有些古董的车。
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 15-4-2012 21:57:29 | 显示全部楼层
    幻梦无痕 发表于 16-2-2012 19:08
    楼主 想问一下 mini做视图的 1441和1460具体是什么长度啊

    1441是前轮距 1460后轮距,一般后轮的轮距会略大一些。
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 11-4-2012 17:12:05 | 显示全部楼层
    感谢楼主分享啦,学习建模的好材料
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 12-4-2012 17:42:42 | 显示全部楼层
    好东西,顶一下
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 22-8-2012 16:53:17 | 显示全部楼层
    怎么样才能看到啊
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 7-1-2013 21:32:12 | 显示全部楼层
    手工画的?
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 9-1-2013 18:31:55 | 显示全部楼层
    都是老图了,想要现在新车的图片,每个车型的使用说明书里面一般都会有三视图
    回复 支持 反对

    使用道具 举报
