求高人解答几个车身的问题。有图

蜡笔小心110 · 发表于 12-1-2012 23:49:39

本帖最后由蜡笔小心110 于 13-1-2012 00:02 编辑

问题在下楼

蜡笔小心110 · 发表于 12-1-2012 23:54:43

本帖最后由蜡笔小心110 于 13-1-2012 00:04 编辑

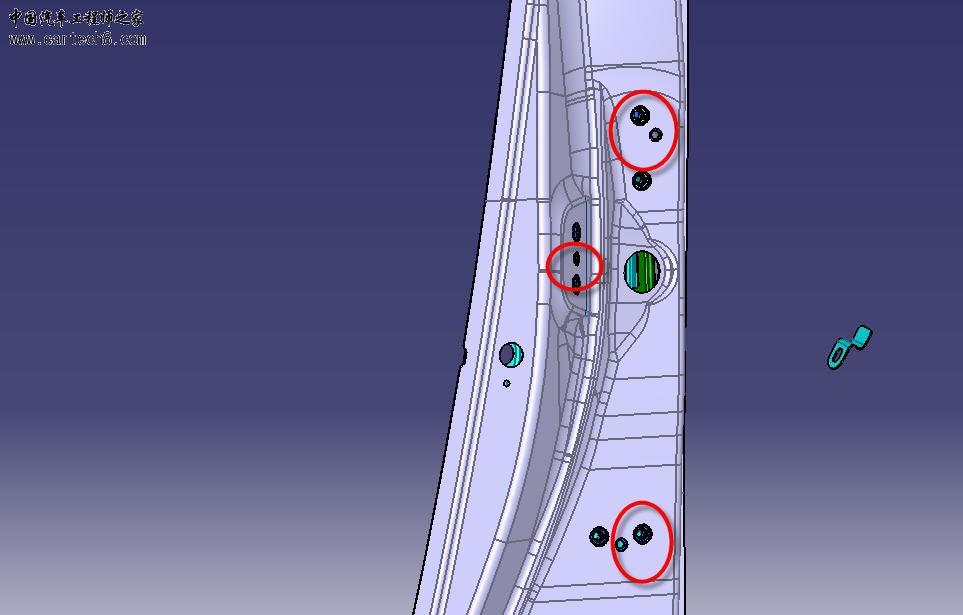

1、图一时侧围门洞止口面，止口周圈有数个图示的缺口，是做什么用的？难道是做密封圈的粗定位用的？密封圈上有指示标记符号吗？
2、侧围门铰链安装处和门锁锁销处都有一个小孔.是起到什么作用？

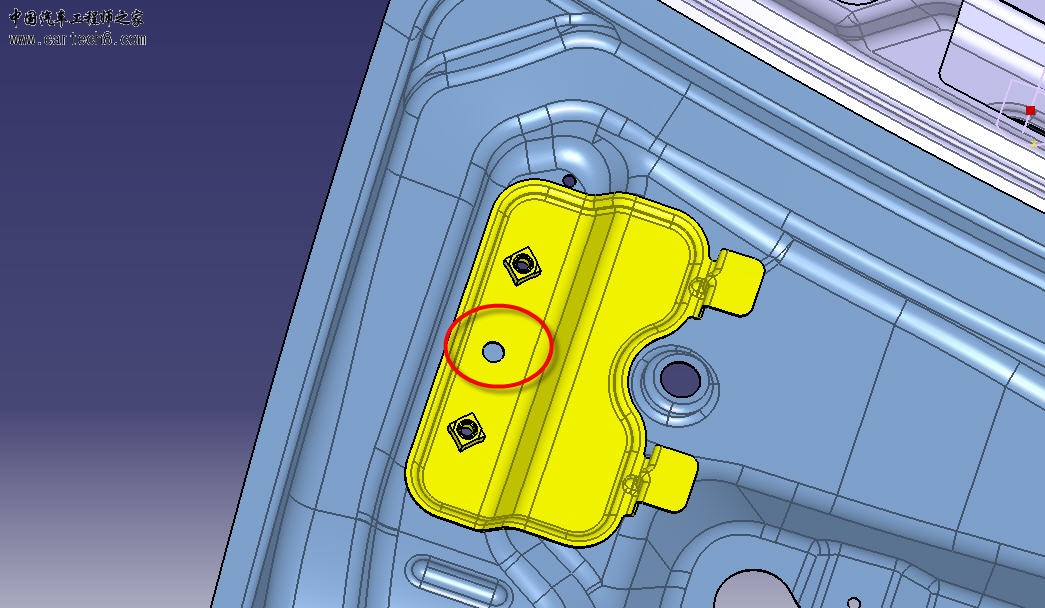

3、图三是行李箱铰链安装板，中间孔的作用？？

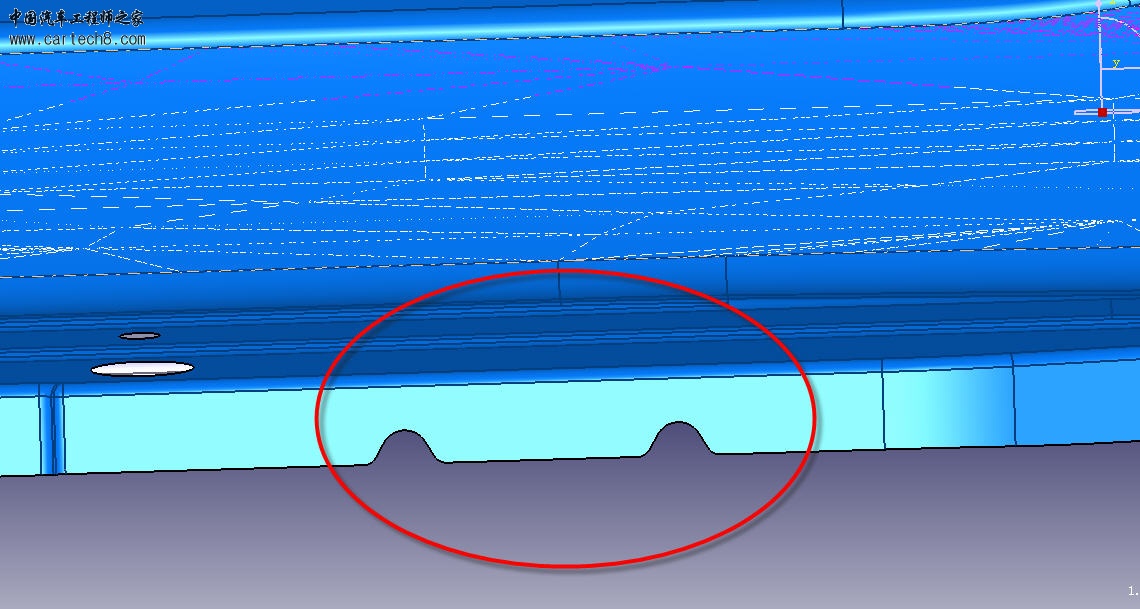

4、侧围外板总成，在门槛下部，开缺口的作用？总焊吊具用？修车时千斤顶放置标记？

谢谢回答啊

TJ/爱心斐 · 发表于 29-1-2012 22:02:08

2,3的孔我觉得也有减轻重量的作用吧

xiahy · 发表于 29-1-2012 20:58:51

我先回答图2,3，小孔是定位工艺孔，因为大孔后面都有焊接螺母无法再作定位孔，所以加之！
图4的作用我认为是涂装的时候吊具用的
图1说不好，有可能能是焊接定位用的
能力有限，仅供参考！

冷雪8888 · 发表于 4-3-2012 13:56:22

2可能是保险带孔，四可能是千斤顶标记，3是工艺孔吧

wozhangwei · 发表于 6-4-2012 20:20:08

个人感觉  图一是:冲压工艺孔或者焊接装夹定位缺口(如果此处工艺孔开圆孔的话容易漏税要贴黑胶贴)
            图二:焊接加强铁定位孔吧,为了减小螺母孔定位造成的挡孔和累计误差
            图三:焊接定位孔
            图四:可能是冲压工艺定位孔,抱具缺口的话估计可能性不大,

风起云舞83 · 发表于 30-3-2012 20:59:31

图一：工艺孔
图二图三:是定位孔，冲压定位孔或者焊接定位孔
图四：是千斤顶标记缺口
本人水平有限，建议查一下相关技术文件，看看孔描上是怎么描述的！

yimaneili · 发表于 6-4-2012 15:31:41

图一是装配孔
图二、图三是定位孔
图四也是装配孔

xuelu611 · 发表于 11-4-2012 10:03:30

图一应该是工艺缺口，有没有都没关系

陆虤 · 发表于 11-4-2012 16:39:51

小孔一般为工艺孔和定位孔，用于焊装定位装配或涂装漏液或总装装配，工艺缺口用于释放应力，

zhifazhe2005 · 发表于 15-4-2012 22:42:42

只有零件的一部分图，没办法判断是否是工艺缺口，以及有无开工艺缺口的必要，这样子真的很难判断，这几个孔都是做什么用途的！个人感觉，三基本能确定是定位孔，四很大可能是千斤顶标记位置！至于二，估计减重的可能太小了，这么小孔没必要作为减重！那里面的孔应该有作为定位用的，三个孔未必是同一个用途！

Garfield-Chen · 发表于 16-4-2012 23:32:37

其他的大家都说了。我针对图3说点问题。
这个孔是定位孔无疑。但是有点很奇怪，定位销距离钣金需要5mm以上的间隙，所以在定位孔下方相应的钣金处似乎应该开个过孔。

wpp0603 · 发表于 21-4-2012 23:05:44

图一可能是焊接定位孔或冲压成型孔图二孔显示的应该是焊接定位用的图三不好说可能是和另一个钣金件搭接时，为一个钣金件留的孔位只有简单的部件不好说具体的得看工艺卡

千钧一发 · 发表于 6-6-2012 01:02:05

wpp0603 发表于 21-4-2012 23:05
图一可能是焊接定位孔或冲压成型孔图二孔显示的应该是焊接定位用的图三不好说可能是和另一个钣金件搭接 ...

这个解释比较有说服力

qingsongqing · 发表于 5-6-2012 10:17:04

TJ/爱心斐发表于 29-1-2012 22:02
2,3的孔我觉得也有减轻重量的作用吧

这种可能性不大
