新型变速箱设计

XIAOLUOLUO · 发表于 22-12-2014 13:05:57

圆锥滚子变速箱，楼主今年大二，原本想借此申请科研立项的，无奈研究后发现已经有人设计了，并申请了专利。。
现在拿出来给大家看看，刚学的CATIA，画得不好还请见谅。
先说说原理吧

XIAOLUOLUO · 发表于 22-12-2014 13:06:45

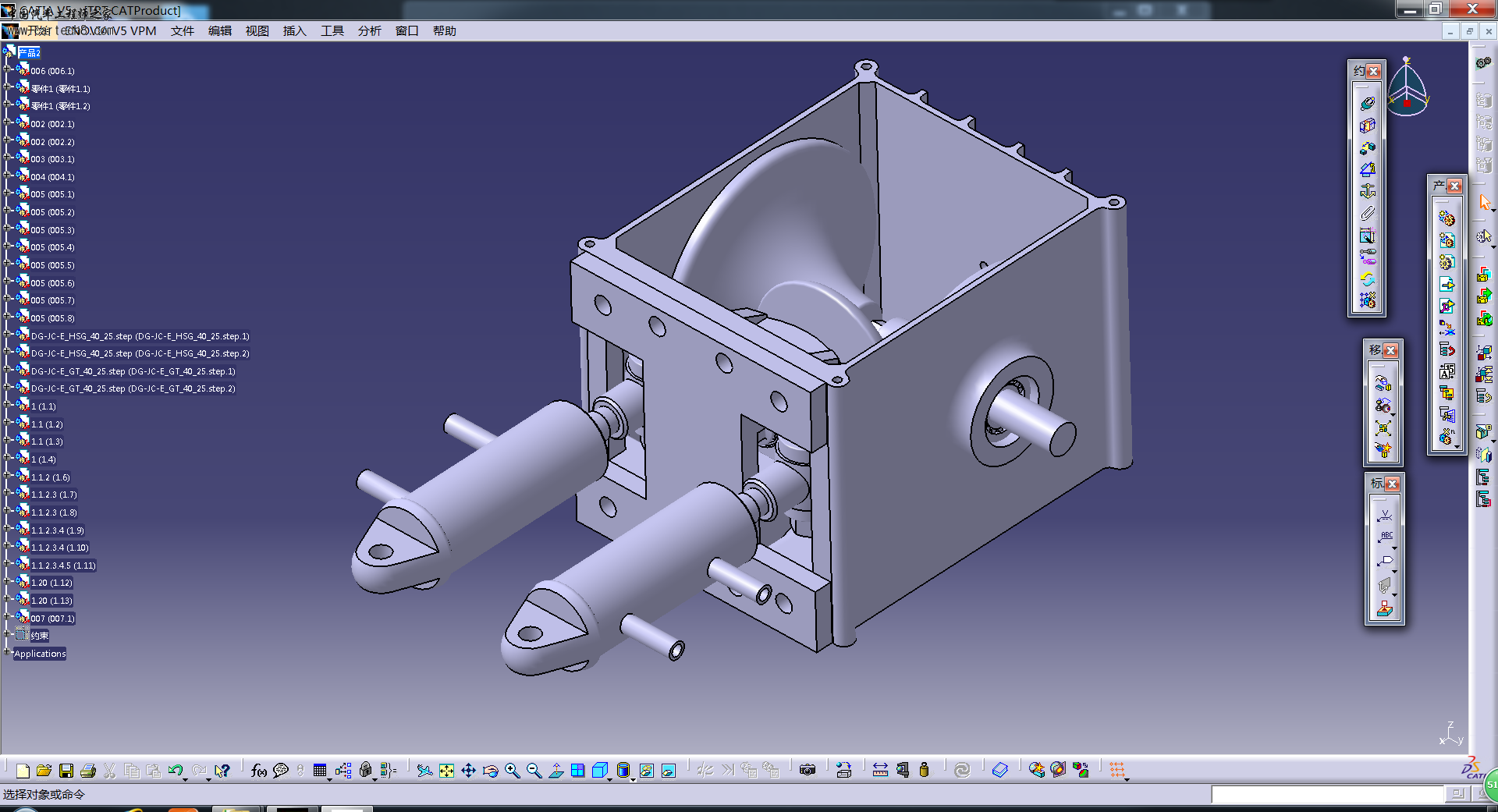

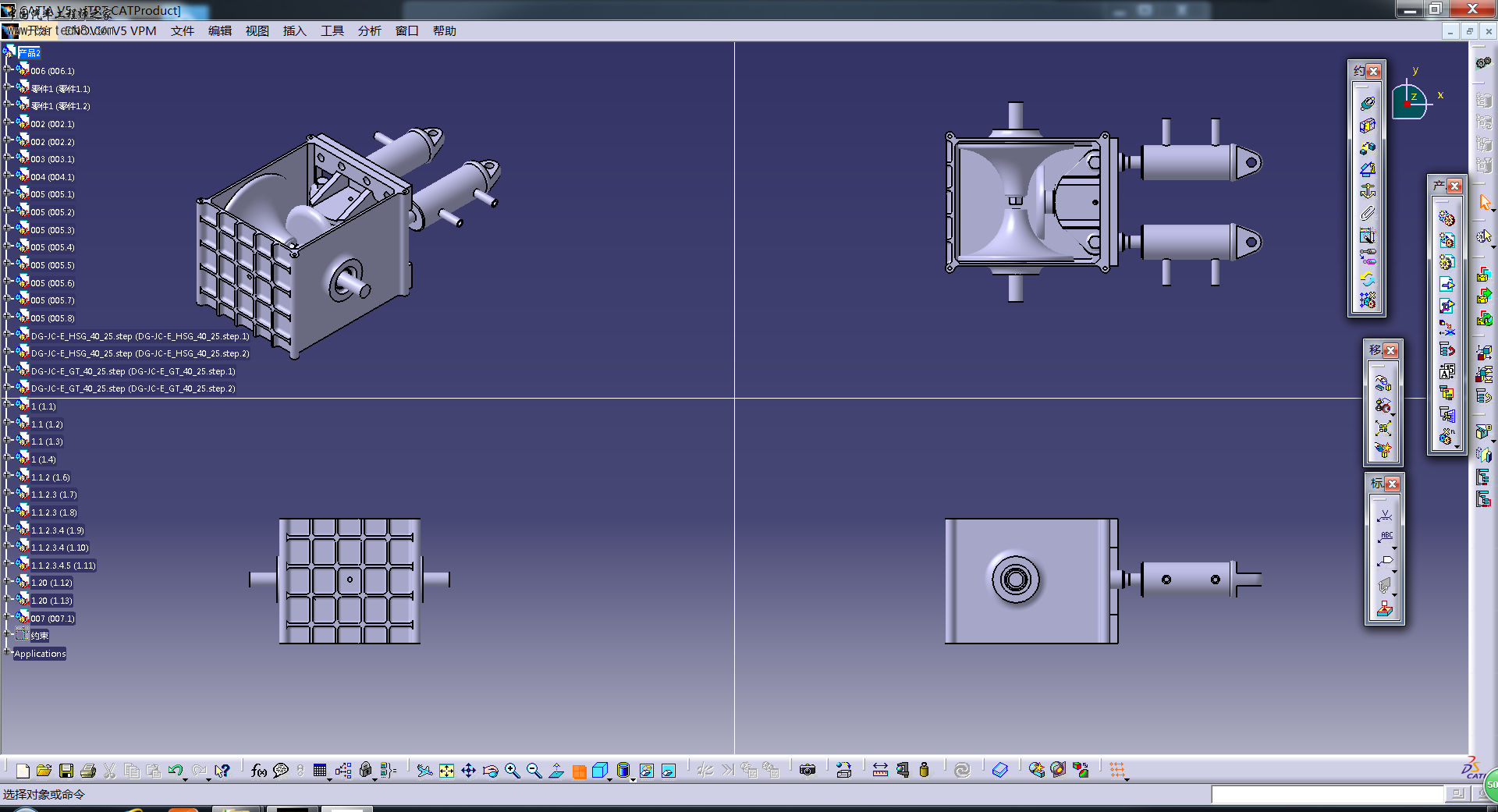

上面是结构图

XIAOLUOLUO · 发表于 22-12-2014 13:09:47

设计目的是替代传统的变速箱和离合器的功能

XIAOLUOLUO · 发表于 22-12-2014 13:11:08

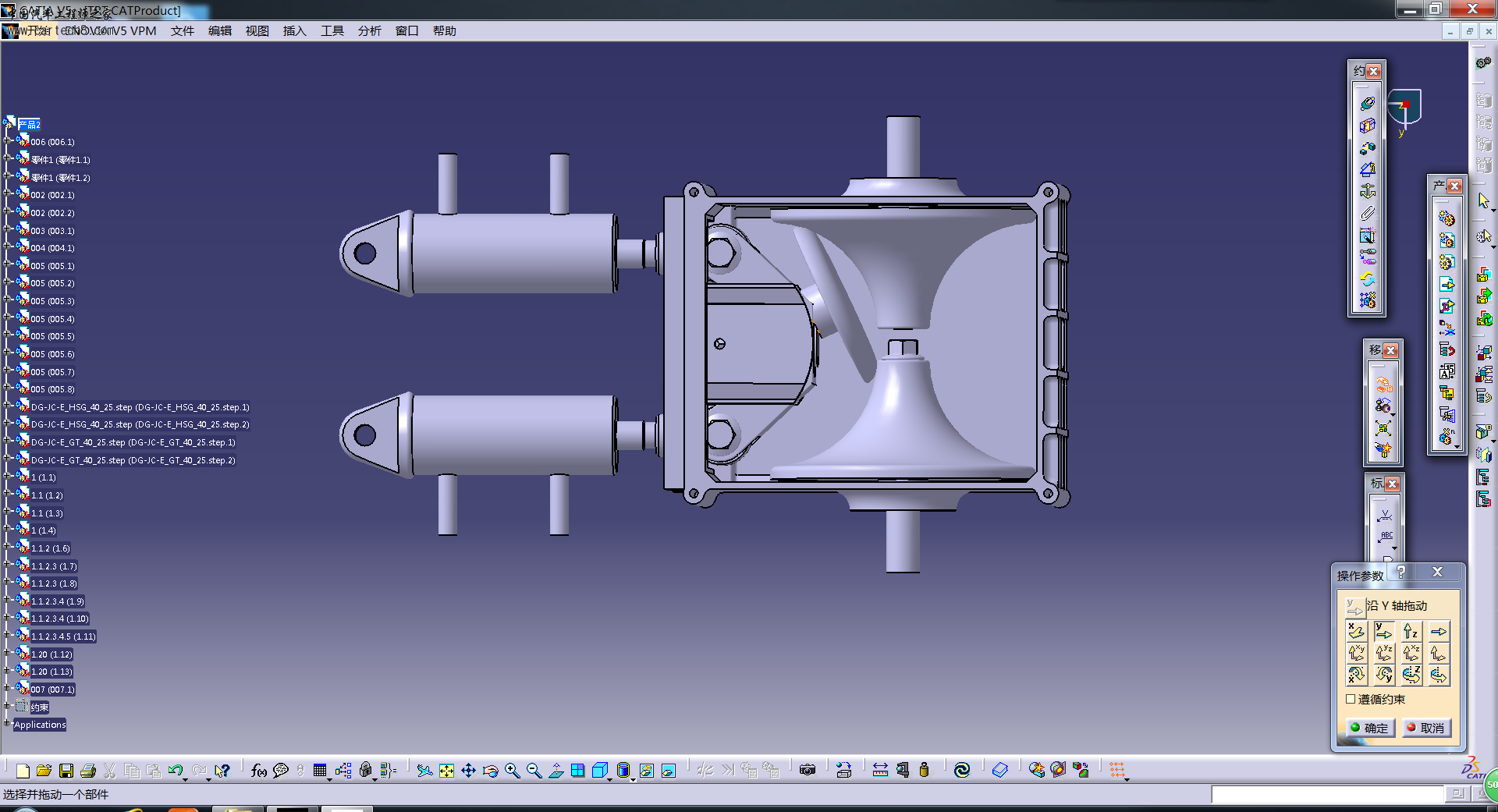

起步时的高传动比

XIAOLUOLUO · 发表于 22-12-2014 13:12:02

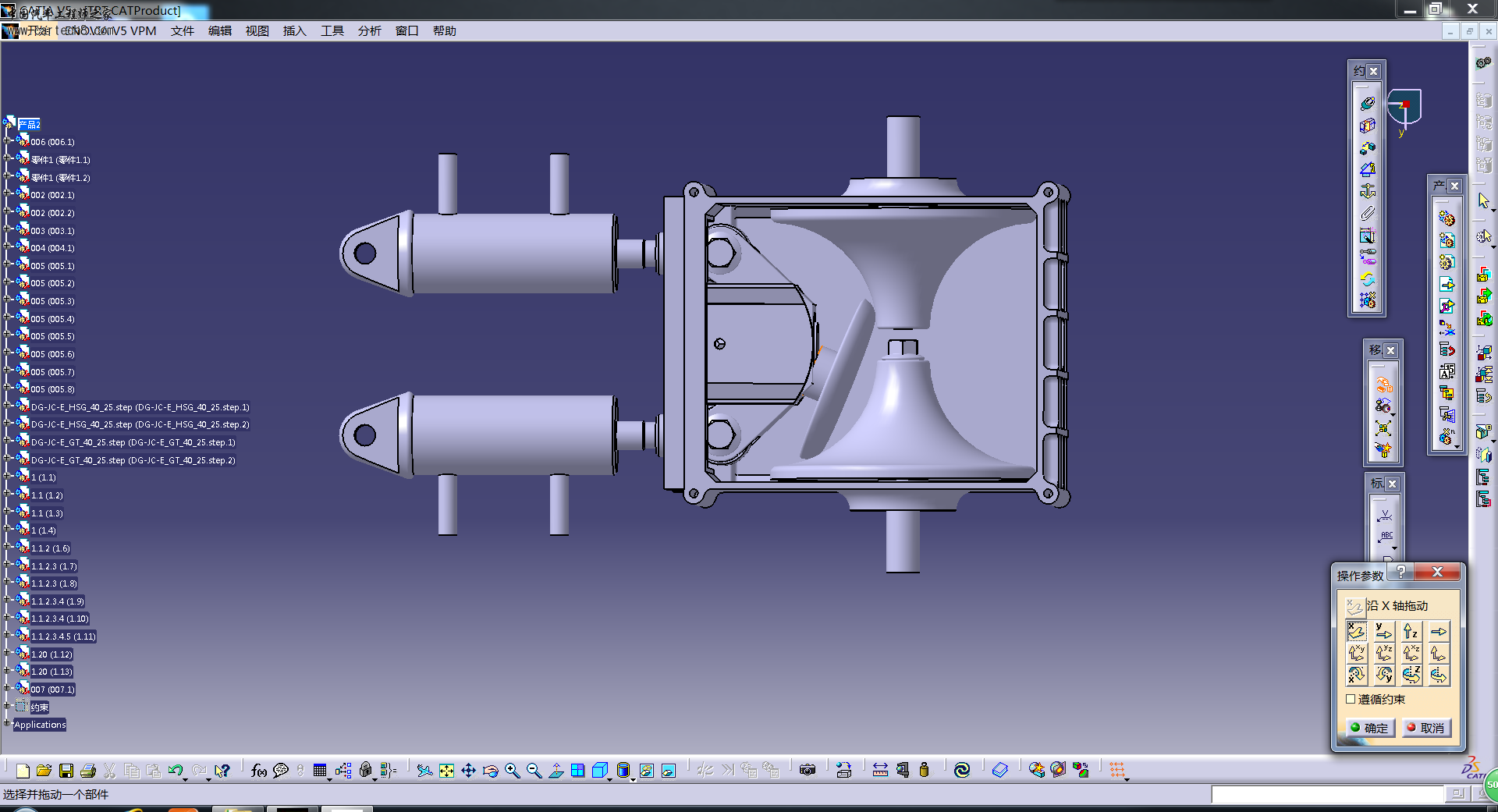

中速的时候

XIAOLUOLUO · 发表于 22-12-2014 13:13:11

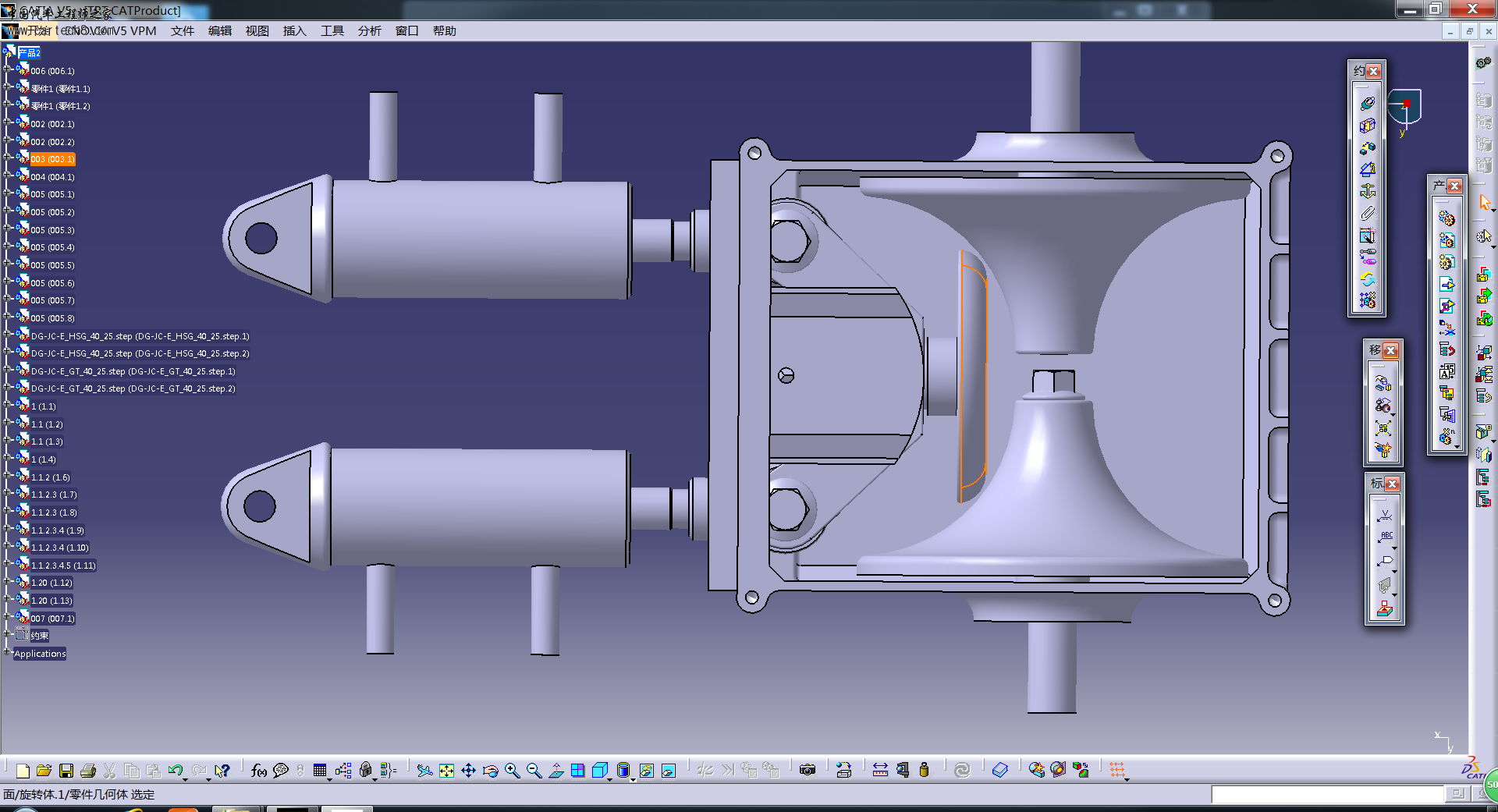

高速的时候

XIAOLUOLUO · 发表于 22-12-2014 13:15:06

不好意思，还不会做联动的运动仿真。。。。要不然可以做动图的

XIAOLUOLUO · 发表于 22-12-2014 13:19:59

我想问一下如果有人申请了结构原理的专利，我们可以申请详细结构上的设计专利吗？

XIAOLUOLUO · 发表于 22-12-2014 13:20:48

我觉得其实还是可以有能研究的地方的

927235448 · 发表于 23-12-2014 07:58:09

简单看看吧

江小白 · 发表于 23-12-2014 18:58:14

嗯嗯。很有理想嘛

XIAOLUOLUO · 发表于 25-12-2014 19:56:20

江小白发表于 23-12-2014 18:58
嗯嗯。很有理想嘛

本来是为了对抗日益嚣张的CVT

XMLLMX · 发表于 25-12-2014 21:35:13

很厉害！那些尺寸你是怎么设计的？

zhangtongj89 · 发表于 27-12-2014 09:56:00

学习了。涨点见识啊

XIAOLUOLUO · 发表于 27-12-2014 11:02:59

XMLLMX 发表于 25-12-2014 21:35
很厉害！那些尺寸你是怎么设计的？

这些尺寸是根据一点简单的计算来的，目前还不考虑动力匹配的问题，所以尺寸也很简单
