    Influx Rebel 系列最新产品手册。向大家介绍完整的车载总线网络数据记录解决方案,包括 CAN \CAN FD \LIN \FlexRay \K-LIne 总线数据记录,及支持扩展的 GNSS,4G LTE 和 WiFi 等远程数据记录。 同时还有 Rebel Dash,支持实时 CAN 显示。以及功能强大的上位机软件 Dialog 介绍。

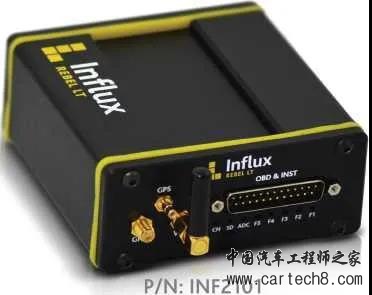

    Rebel LT —— 完整的数据记录解决方案

    需要采集 CAN 数据?Influx Rebel LT 是您理想的、物有所值的 CAN 总线数据记录解决方案。


    Rebel LT 可支持许多高级功能,如 CAN 报文监控、OBD 和 UDS 数据记录等。核心优势包括:
    - USB 电隔离从而保护连接的计算机设备;
    - 方便易用的上位机软件 Dialog 使记录仪配置非常容易;
    - 可扩展的 GNSS 和4G LTE CAT 1功能。

    Rebel LT 记录仪还支持"Power down mode"(下电待机模式)和 "WakeOnCAN” (CAN唤醒模式)。这些模式下,Rebel LT 记录仪的功耗很低,不会对车辆有明显影响。因此即便对于功耗要求比较苛刻的车辆,Rebel LT 记录仪也适合长期放置在车辆上。

    Rebel LT记录仪使用一个容量可扩展的外部 SD 卡存储数据。

    记录仪标准版还支持4个高速模拟量输入通道和3个数字 I/O 通道。

    核心功能
    ■  2x CAN 总线
    ■  1x K-Line (按需选配)
    ■  3x 数字 I/O 通道
    ■  4x 模拟量输入(每个通道均可单独校准)
    ■  电隔离特性(USB,外壳)
    ■  SDHC 卡数据存储(最高达64GB)
    ■  休眠模式下低功耗
    ■  CAN 报文唤醒功能和信号唤醒功能
    ■  可与 K 系列产品一起叠加使用

    可选功能
    ■  内置式 GNSS 功能模块(带外接天线的接口插座)
    ■  内置式4G LTE CAT1功能模块(带外接天线的接口插座
    ■  支持较大容量的 SDHC 高速卡数据存储(最高达64GB)
    ■  搭配 Dialog Standard (标准版)可获得数据分析、实时数据查看、GPS 地图等功能
    ■  搭配 Dialog Plus (全功能版)可获得 xCP/CCP 功能以及连接 Streamlog 远程平台
    ■  采用扩展线缆可直接连接车辆 OBD 端口(9路D -Sub接口至 OBD 端口)
    ■  使用 Rebel Dash 显示器可获取实时的 CAN 消息报文和 CAN 信号显示

    应用场景
    ■  用于采集 OBD 数据及其他测量数据的车辆试验(如模拟量,数字量,温度等)
    ■  用于研究与开发阶段的对标数据解析试验 (逆向工程),获取 J1939和 OBD(UDS)数据
    ■  用于 CCP/xCPonCAN 协议下的汽车工程开发
    ■  CAN 总线数据记录仪应用

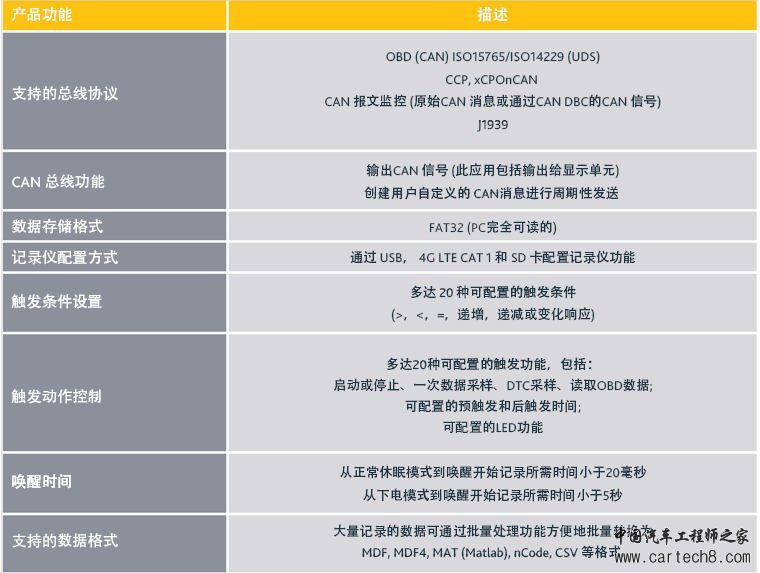

    产品核心功能

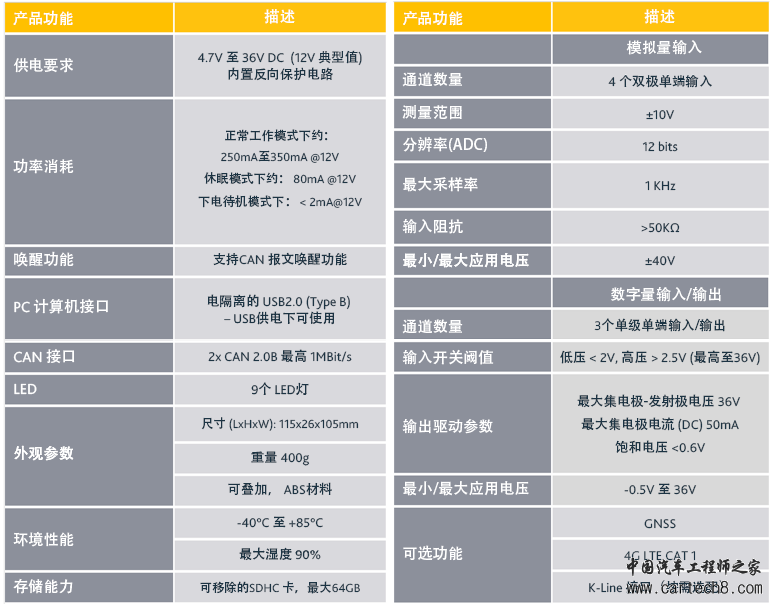

    产品技术规格书

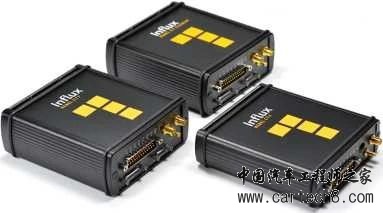

    Rebel CT 系列 —— 完整的数据记录解决方案

    Influx Rebel CT 是耐用、紧凑的总线数据记录仪系列。是一些具有挑战性应用场景的理想解决方案,能够在同一时刻从多个不同的总线网络获取数据,包括 CAN 2.0, CAN FD, LIN 和 FlexRay。

    Rebel CT 系列的核心优势包括:
    - 能够支持多个车辆总线
    - 支持多个网络和高级协议
    - 结实的 IP65等级外壳
    - 支持大容量的 SDXC 超高速数据存储卡
    - 强大的可扩展功能

    Rebel CT 记录仪支持大部分的车辆总线网络协议,如 J1939, ISO14229(UDS)和 ASAM CCP/xCP 等,是专门设计用于匹配专业的车辆开发过程中需求的记录仪。

    Rebel CT 记录仪可升级为支持多个高级扩展功能如 GNSS (全球卫星导航定位系统)、3D 加速度计、3D Gyro 以及 4G LTE CAT1功能,用于连接远程云端服务器。

    核心功能
    Rebel CT 系列针对车辆网络数据采集和传感器数据获取, 提供了一个完整的数据记录解决方案。
    ■  耐用且可靠的数据采集功能。可通过多个不同的数据来源采集数据,即便长时间工作也无需用户介入设置方便容易,无需用户编写复杂脚本或代码
    ■  专门的配置软件还可提供记录仪设置和数据分析功能
    ■  几秒钟内即可记录数据
    ■  结构紧凑,不需要风扇、硬件驱动或复杂机械结构组件
    ■  速度快,没有复杂的操作系统,不需要系统启动时间
    ■  下电待机模式下功耗非常低
    ■  支持 CAN 唤醒功能
    ■  支持数字输入\输出通道
    ■  支持同时7路 CAN 总线通道采集,以及 CAN FD 和 FlexRay

    应用场景
    ■  车辆耐久性测试(耐用的 IP65防护等级应用)
    ■  高温、高原及高寒的三高车辆试验
    ■  车辆工程开发及研究和动力域标定
    ■  产品量产前的质量确认试验
    ■  售后用户产品维护(安全且有针对性地收集用户车辆问题数据)

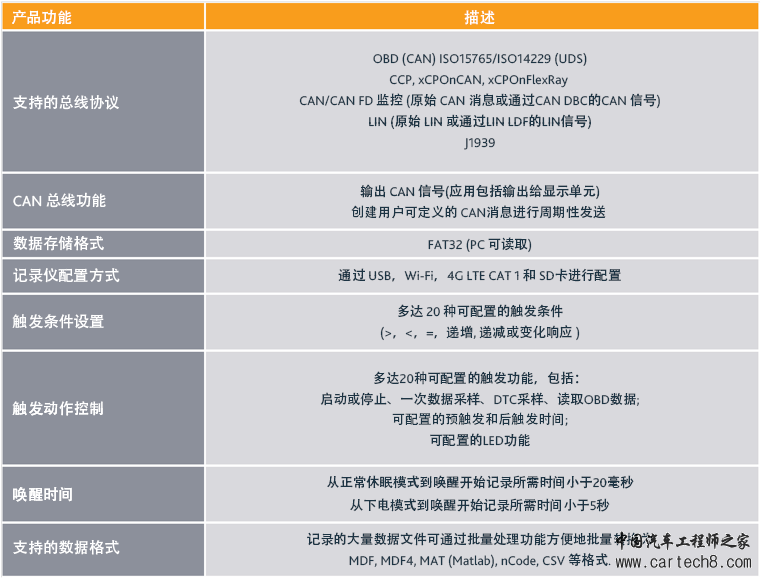

    产品核心功能

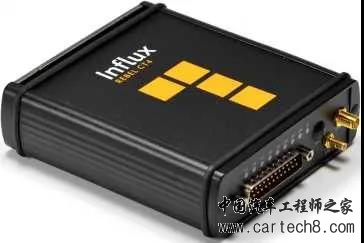

    Rebel CT 系列 —— Rebel CT4

    结构紧凑、配置方便的4路 CAN 2.0数据记录仪


    Influx Rebel CT4是一个结构紧凑的总线数据记录仪, 同时能够支持网关转发功能。对于需要 CAN 2.0和 LIN 总线数据的车辆工程应用来说是一个非常理想的选择。
    Rebel CT4 还可根据需要升级扩展为具有高精度 GNSS , 3D 加速度计,3D Gyro, Wi-Fi 和4G LTE CAT 1等功能模块。

    核心功能
    ■  4x CAN2.0 总线
    ■  2x LIN总线.
    ■  3x 数字 I/O 通道
    ■  4x 模拟量输入.(每个通道均可单独校准)
    ■  支持的协议包括 CCP, xCP, UDS (IS014229),J1939
    ■  超高速 SDXC 卡数据存储最高容量支持128GB)
    ■  电隔离特性 (USB,外壳)
    ■  IP65防尘防护翻盖盖板  -SD 卡内置在安全的翻盖后端
    ■  休眠模式下低功耗
    ■  CAN 报文唤醒和信号唤醒功能

    可选功能
    ■  内置式 GNSS 功能模块(高达30Hz刷新率,带外接天线的接口插座)
    ■  内置式3D 1kHz 加速度计模块和3D Gyro 功能模块
    ■  内置式4G LTE CAT1功能模块(带外接天线的接口插座 )
    ■  内置式 Wi-Fi 功能模块(带外接天线的接口插座)
    ■  支持较大容量的 SDXC 卡数据存储功能(最高达128GB)
    ■  搭配 Dialog Standard (标准版)可获得数据分析、实时数据查看、GPS 地图等功能
    ■  搭配 Dialog Plus (全功能版)可获得 xCP/CCP 功能以及连接 Streamlog 远程平台
    ■  搭配 Dialog Gateway (网关)可获得 CAN 2.0网关配置功能.
    ■  采用扩展线缆可直接连接车辆 OBD 端口(9路 D -Sub 接口至 OBD 端口)

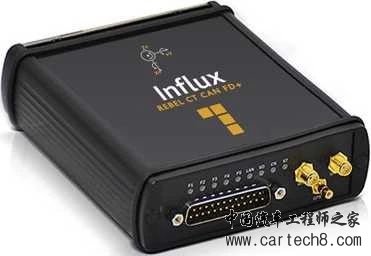

    Rebel CT 系列 ——  Rebel CT CAN FD

    结构紧凑、配置方便的 CAN 2.0和 CAN FD 总线数据记录仪


    Influx Rebel CT CAN FD 是一个结构紧凑的总线数据记录仪,同时能够支持网关转发功能。对于需要 CAN 2.0, CAN FD 和 LIN 总线数据的车辆工程应用来说是一个非常理想的选择。Rebel CT CAN FD 还可根据需要升级扩展为具有高精度GNSS, 3D 加速度计,3D Gyro, Wi-Fi 和4G LTE CAT1等功能模块。

    核心功能
    ■  2x CAN 2.0 总线和2x CAN FD 总线
    ■  2x LIN 总线
    ■  3x 数字 I/O 通道
    ■  4x 模拟量输入  (每个通道均可单独校准)
    ■  支持的协议包括 CCP, xCP, UDS (IS014229),CAN FD (ISO 标准或 Non-ISO 标准),J1939
    ■  超高速 SDXC 卡数据存储最高容量支持128GB)
    ■  电隔离特性(USB,外壳)
    ■  IP65防尘防护翻盖盖板 -SD 卡内置在安全的翻盖后端
    ■  休眠模式下低功耗
    ■  CAN 报文唤醒和信号唤醒功能

    可选功能
    ■  内置式 GNSS 功能模块(高达30Hz 刷新率,带外接天线的接口插座)
    ■  内置式3D 1kHz 加速度计模块和3D Gyro 功能模块
    ■  内置式4G LTE CAT1功能模块(带外接天线的接口插座)
    ■  内置式 Wi-Fi 功能模块(带外接天线的接口插座)
    ■  支持较大容量的 SDXC 卡数据存储功能(最高达128GB)
    ■  搭配 Dialog Standard (标准版)可获得数据分析、实时数据查看、GPS 地图等功能
    ■  搭配 Dialog Plus (全功能版)可获得 xCP/CCP 功能以及连接 Streamlog 远程平台
    ■  搭配 Dialog Gateway (网关)可获得 CAN 2.0网关配置功能
    ■  采用扩展线缆可直接连接车辆 OBD 端口(9路D-Sub 接口至 OBD 端口)

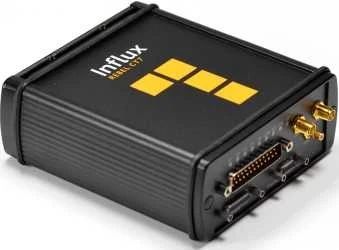

    Rebel CT 系列 ——  Rebel CT7

    结构紧凑、配置方便的7路 CAN 总线数据记录仪


    Rebel CT7 结构紧凑的数据记录仪非常适合需求7路 CAN 2.0 以及多个 LIN 总线的车载网络开发应用.
    标准版 Rebel CT7 包含了内置的18Hz GNSS 功能模块以及 3D 加速度计功能模块。
    Rebel CT7 同时支持用户可选的扩展功能,包括扩展为更高精度的 GNSS, 3D 加速度计,3D Gyro, Wi-Fi 和4G LTE CAT 1功能模块。

    核心功能
    ■  7x CAN 2.0 总线
    ■  3x LIN 总线
    ■  3x 数字 I/O 通道
    ■  4x 模拟量输入  (每个通道均可单独校准)
    ■  18Hz GNSS 及 1kHz xyz 加速度计
    ■  支持的协议包括 CCP, xCP, UDS (IS014229), J1939
    ■  超高速 SDXC 卡数据存储.(最高容量支持128GB)
    ■  电隔离特性(USB,外壳)
    ■  IP65防尘防护翻盖盖板  -SD 卡内置在安全的翻盖后端
    ■  休眠模式下低功耗
    ■  CAN 报文唤醒和信号唤醒功能

    可选功能
    ■  内置式 GNSS 功能模块(高达30Hz 刷新率,带外接天线的接口插座)
    ■  内置式3D 1kHz 加速度计模块和3D Gyro 功能模块
    ■  内置式4G LTE CAT1功能模块(带外接天线的接口插座)
    ■  内置式 Wi-Fi 功能模块(带外接天线的接口插座)
    ■  支持较大容量的 SDXC 卡数据存储功能(最高达128GB)
    ■  采用扩展线缆可直接连接车辆 OBD 端口(9路D-Sub 接口至 OBD 端口)



    Rebel CT 系列 ——  Rebel CT FlexRay

    紧凑、易配置、灵活的 FlexRay 总线数据记录仪


    Rebel CT FlexRay 是结构紧凑的数据记录仪,非常适合需求7路 CAN 2.0, FlexRay 以及额外 LIN 总线的车载网络开发应用。标准版 Rebel CT FlexRay 包含了内置的18Hz GNSS 功能模块以及3D 加速度计功能模块。
    Rebel CT FlexRay同时支持用户可选的扩展功能,包括 扩展为更高精度的 GNSS, 3D 加速度计,3D Gyro, Wi-Fi 和4G LTE CAT1功能模块。

    核心功能
    ■  7x CAN 2.0总线
    ■  3x LIN 总线.
    ■  2x FlexRay 总线
    ■  3x 数字 I/O 通道
    ■  4x 模拟量输入 (每个通道均可单独校准)
    ■  18Hz GNSS 及 1kHz xyz 加速度计
    ■  支持的协议包括 CCP, xCP, xCPOnFlexRay,UDS (IS014229),J1939
    ■  超高速 SDXC 卡数据存储  (最高容量支持128GB)
    ■  电隔离特性(USB,外壳)
    ■  IP65防尘防护翻盖盖板 -SD 卡内置在安全的翻盖后端
    ■  休眠模式下低功耗
    ■  CAN 报文唤醒和信号唤醒功能

    可选功能
    ■  内置式 GNSS 功能模块(高达30Hz 刷新率,带外接天线的接口插座)
    ■  内置式3D 1kHz 加速度计模块和3D Gyro 功能模块
    ■  内置式4G LTE CAT1功能模块(带外接天线的接口插座)
    ■  内置式 Wi-Fi 功能模块(带外接天线的接口插座)
    ■  支持较大容量的 SDXC 卡数据存储功能(最高达128GB)
    ■  采用扩展线缆可直接连接车辆 OBD 端口(9路D-Sub 接口至 OBD 端口)

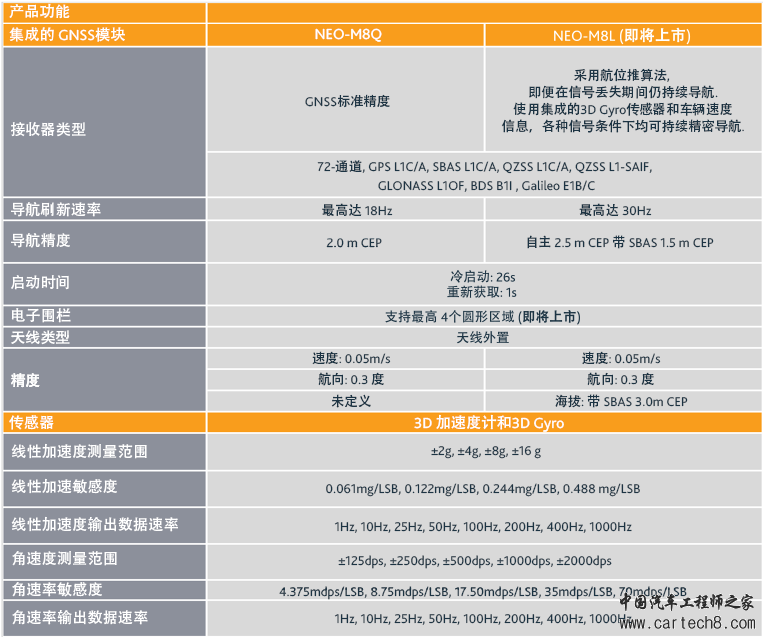

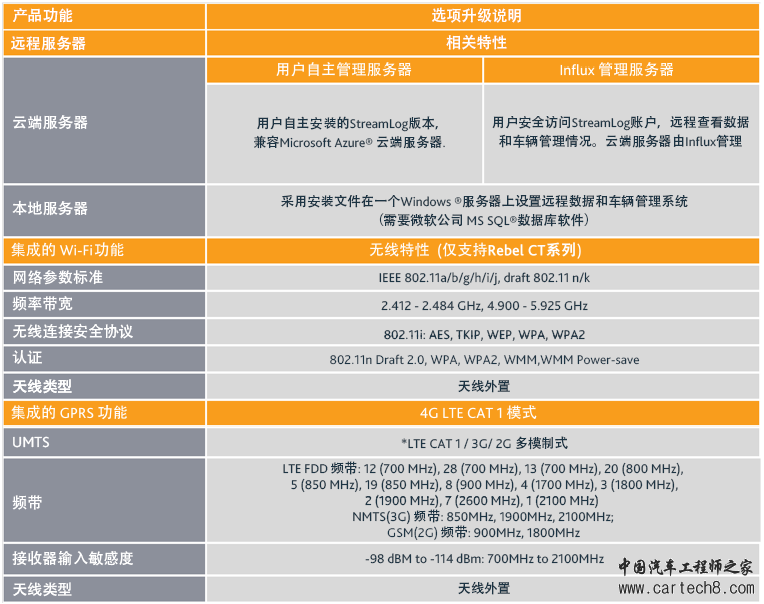

    Rebel LT & CT  选项升级说明

    *通信模块由于国家和地区不同而变化,订购时应说明国家及地区





    Rebel 100 系列数据记录仪 —— 非公路车辆解决方案

    紧凑、灵活、可配置的数据记录仪系列

    Influx Rebel 100 系列健壮数据记录仪能够在非常严苛的环境下记录最高达4路的 CAN 总线数据。

    Rebel 100 系列继承了 Influx Technology 公司的 Rebel 数据记录仪技术。Influx Technology 公司已经向汽车工业提供了超过十年的 CAN 总线记录解决方案。

    嵌入在车辆中的 Rebel 100 能在整个车辆生命周期中获取重要的"事件"数据。较宽的供电范围,IP67外观以及稳定的 eMMC 数据存储,都让 Rebel 100 非常适合工作在极严酷的测试环境中。

    Rebel 100 可由用户来完全配置。作为一个持续记录的黑盒子数据记录仪,用户还可自定义预置和后置的事件触发操作。

    产品优势

    为什么 Rebel 100 适合非公路车辆应用?

    ■  嵌入式工业级水平的 eMMC 数据存储单元.
    ■  可固定安装的 IP67 外壳.
    ■  密封防水的汽车级线束连接件
    ■  较宽的供电范围适合非公路车辆应用 (最大46V 过压)

    应用场景
    ■  作为黑盒子事件记录仪
    ■  用于车辆试验确认和车队管理
    ■  特别适合汽车、船舶、非公路车辆等行业应用(适合IP67的严苛应用环境)

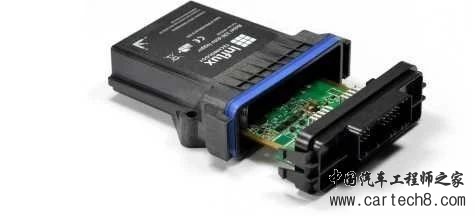

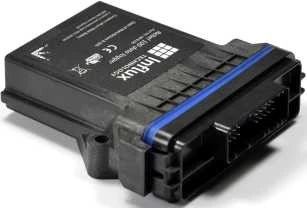

    Rebel 100

    结实的工业级高规格 CAN 总线数据记录仪,IP67外观,带有2个易操作的安装孔以及汽车工业级线束连接器, 易于集成到用户系统中。

    * 此产品需要最小起订量

    核心功能
    ■  4x CAN 2.0 总线.
    ■  4x 数字量 I/O (x2可配置作为PWM输入)
    ■  4x 模拟量输入 (每个通道均可单独校准)
    ■  专门设计适用于车辆安装  (具有可安装的 IP67外壳,以及密封防水的线束接插件)
    ■  eMMC 卡数据存储,最大容量64GB
    ■  通过 USB 提取数据
    ■  电隔离特性  (外壳,USB)
    ■  支持协议 J1939,UDS,OBD, xCPOnCAN

    可选功能
    ■  搭配 Dialog Standard (标准版)可获得数据分析、实时数据查看、GPS 地图等功能
    ■  搭配 Dialog Plus (全功能版)可获得 xCP/CCP 功能以及连接 Streamlog 远程平台
    ■  可获得开发阶段的自定义线束 (加快早期开发阶段速度)
    ■  内置式 GNSS 功能模块 (最高达18Hz 刷新速率,带外接天线接口)
    ■  内置式3D 1kHz 加速度计功能和3D Gyro 功能模块
    ■  支持全球范围内的 NB-loT 功能模块




    Rebel Dash —— 实时 CAN 显示器

    Rebel Dash 是新一代紧凑、高灵活性的实时 CAN 报文及数据显示器,可与所有 Rebel 系列的数据记录仪以及 K-Box 采集模块集成使用,也可作为一个独立的 CAN 信息显示单元使用。

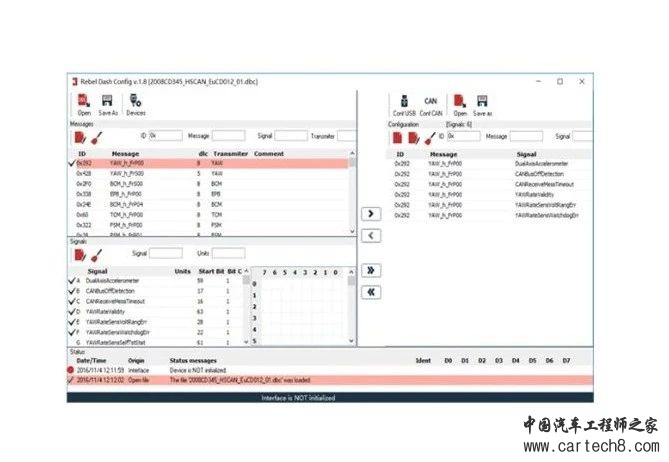

    Rebel Dash 与 Rebel 记录仪一起应用时可使用 DiaLog 软件来进行配置。也可以使用免口令安装的 RebelDashConfig 配置软件来作为独立的 CAN 信号显示单元(需使用 DBC 文件)。

    Rebel Dash 产品将易用性和易安装性进行了较好结合。Rebel Dash 可根据 Rebel 记录仪的工作和休眠状态控制 进行自动开启或关闭,而无需用户介入。

    Rebel Dash 使用了一个直观的安装系统,能够让用户在几分钟内就开始图形化地监控车辆 CAN 网络数据。


    核心功能
    ■  参量列表显示模式
    ■  仪表盘和数字 LED 模式
    ■  图表化模式
    ■  CAN 示踪显示模式
    ■  3.5英寸高亮度QVGA -(320 X 240像素)彩色显示
    ■  日光直射下仍可清晰显示
    ■  IP65, 可工作在恶劣的电气和环境下
    ■  免口令安装的 Windows™ 配置应用

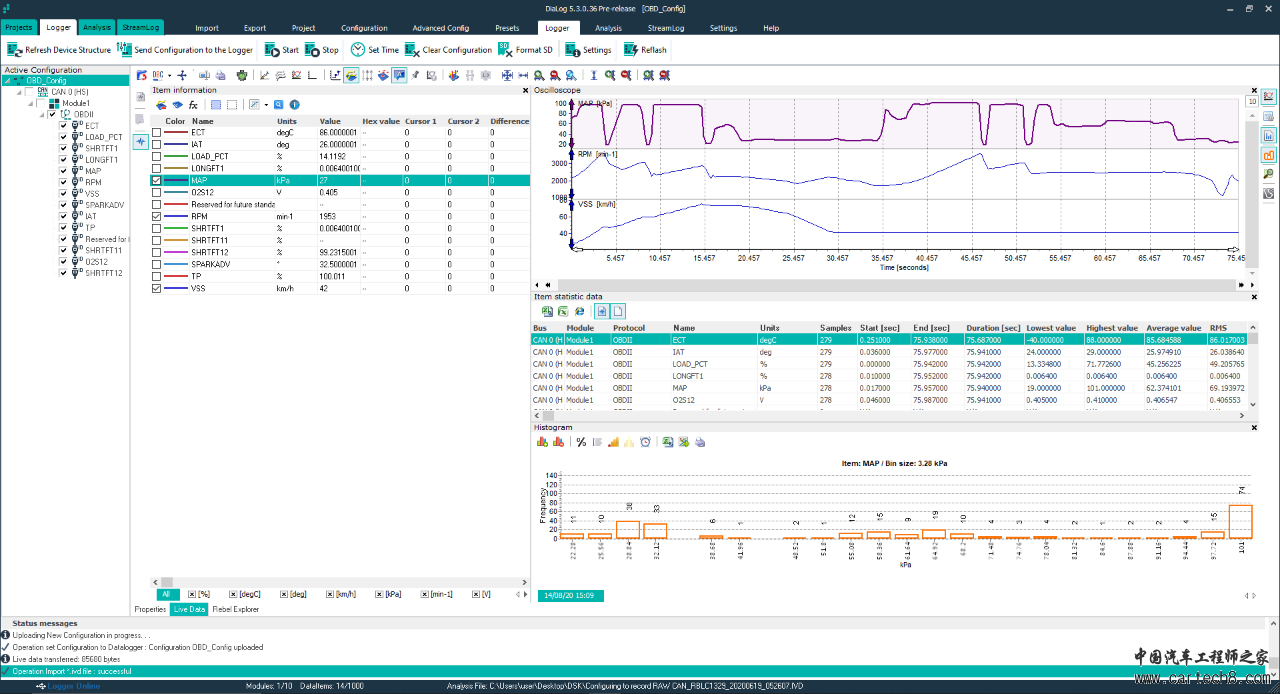

    Dialog —— 上位机软件

    强大的 Rebel 数据记录仪配置工具,支持 Rebel 家族所有记录仪所需的配置功能。同时可获取记录的数据,并对数据进行分析,以及导出数据。

    Dialog 支持多个行业标准的数据库文件,具有图形化的数据分析功能以及批量数据处理功能,用于处理获取的大批量的数据文件。

    全球已有超过5000个注册用户在使用 Dialog,已成为行业里受欢迎的分析工具。

    Dialog 支持多个核心的汽车工业的工程开发协议:
    ■  支持 IS014229, ISO14230, IS015765-1 和 IS01565-2.
    ■  车辆标定用的 CCP 和 xCP 协议 (包含 Seed & Key 功能)
    ■  J1939,包括 DM1消息
    ■  OBD 诊断故障码
    ■  高级 UDS 功能,如快速数据采集功能

    核心功能
    直观的编辑器功能可以让用户很容易地配置 Rebel 数据记录仪。
    功能概览如下:
    ■  使用行业标准数据文件,如 DBC, A2L 和 ODX, 创建及交换 Rebel 数据记录配置文件
    ■  通过 USB 连接和重新配置 Rebel 数据记录仪.
    ■  数据记录过程中监控实时数据
    ■  上传及分析采集的数据文件
    ■  支持外场驱动程序升级
    ■  批量处理功能用于处理大批量采集的数据
    ■  支持直接连入远程或本地的 StreamLog 服务器

    版本介绍
    Dialog 有3个功能版本。
    ■  Dialog Configurator (配置版)
    可免费获取的 Rebel 数据记录仪配置工具。支持将记录仪记录的数据导出为 CSV和 MDF 格式。
    此版本不支持高级功能,如 xCP/CCP、图形化数据分析、 在线实时数据查看,以及记录数据批量融合等。
    ■  Dialog Standard (标准版)
    此版本包含功能强大的数据分析功能和图形化在线实时数据查看已记录的数据功能。
    ■  Dialog Plus (全功能版)
    适合使用 ASAM xCP / CCP 协议或者需要 FlexRay 网络支持的专业工程师使用。另外,如需连接‘StreamLog’服务器, 进行远程车队管理等功能,则需要 Dialog Plus 全功能软件。

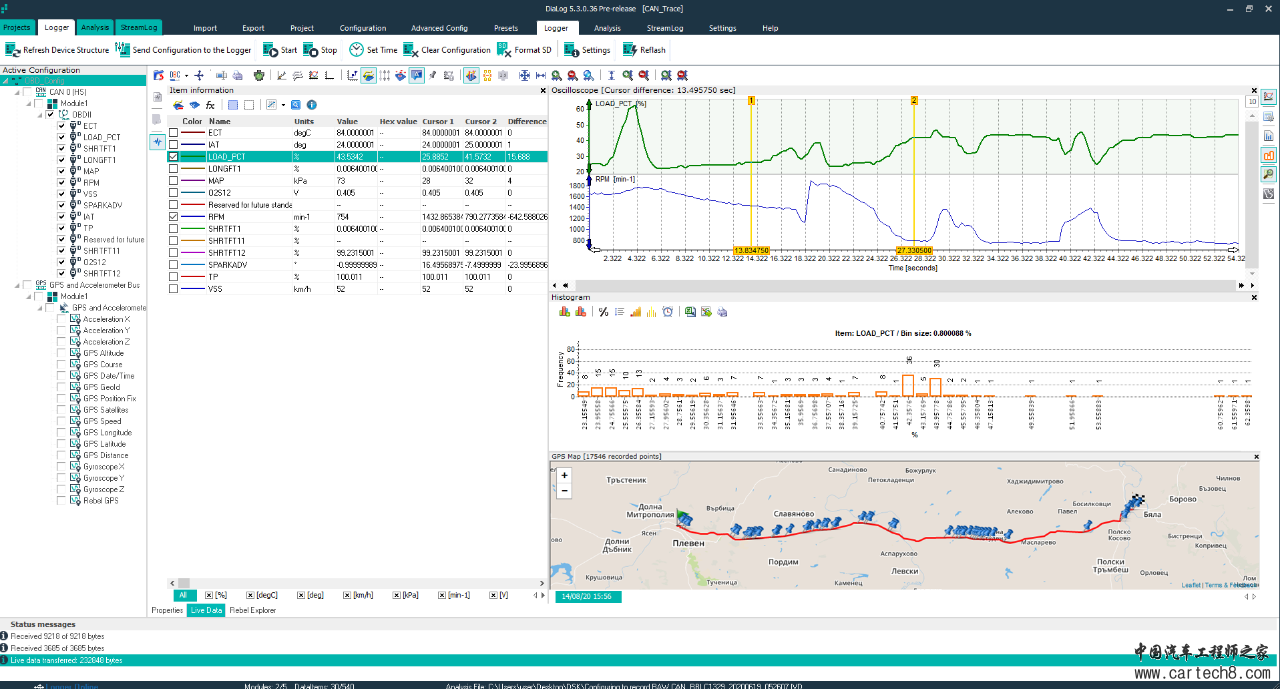

    Data 数据分析功能
    Dialog Plus 和 Dialog Standard 均包含专业的可视化数据分析工具。该工具可让用户能够可视化查看和快速分析采集的数据。
    ■  双光标轴分析
    ■  放大缩小功能
    ■  柱状图功能
    ■  XY 坐标轴绘图
    ■  节点编辑
    ■  用户自定义模板
    ■  离线后处理运算
    ■  个别采样点显示
    ■  数据统计功能,如最小/最大值和平均值

      数据批量处理功能
    帮助管理来源于多个车辆超过若干个星期甚至若干个月的多个数据文件。
    Dialog Plus 包含了可以在服务器上做数据批量处理的工具, 能够在一个处理进程内让用户融合和转换多天记录的数据, 节省了大量的时间。

      数据批量处理功能
    Dialog支持标准数据文件描述格式,即便对于复杂的配置需求也可以方便实现。

    支持的数据描述文件:
    ■  *.DBC 用于 CAN 和 CAN FD
    ■  *.LDF 用于 LIN
    ■  ASAM*.A2L  -用于直接读取操作系统内存
    ■  ODX/MDX/GDX 用于 UDS 诊断数据库
    ■  Fibex 格式用于 FlexRay 网络

    支持导出的数据分析文件:
    ■  Matlab™ *.MAT
    ■  MDF (*.DAT)
    ■  ASAM MDF4(*.MF4)
    ■  Vector® BLF
    ■  CSV 用于 Excel 下分析数据
    ■  Ncode®
    ■  NationaUnstruments® TDM 格式

    欢迎致电交流学习:15911801108
