转子发动机及其原理动画片

liu · 发表于 12-12-2006 20:14:50

发动机结构原理
目前在商品汽车上普遍使用往复式活塞发动机，实际上还有另一种知名度很高，应用却很少的转子发动机。
　　德国人菲加士·汪克尔在总结前人的研究成果的基础上，解决了一些关键技术问题，发明并研制成功第一台转子发动机。
　　汪克尔于1902年出生在德国，1924年在海德堡建立了自己的公司，并花了大量的时间进行转子发动机的研制，1927年终于攻克诸如气密性和润滑等的一系列技术问题。1960年初在德国生产出第一辆装配了转子发动机的小跑车。当时业内人士认为这种发动机的结构紧凑轻巧，运转宁静畅顺，也许会取替传统的活塞式发动机。
传统的活塞发动机工作时活塞在气缸里做往复直线运动，为了把活塞的直线运动转化为旋转运动，必须使用曲柄连杆机构。转子发动机则不同，转子发动机采用三角转子旋转运动来控制吸气、压缩、做功和排气四个工况，与传统的活塞发动机的直线运动不同。它直接将可燃气的燃烧膨胀力转化为驱动扭矩，因为转子发动机取消了无用的直线运动，因此同样功率的转子发动机尺寸较小、重量较轻，并且振动和噪声较低，具有较大优势。
　　转子发动机的运动特点是：三角转子的中心绕输出轴中心公转的同时，三角转子本身又绕其中心自转。在三角转子转动时，以三角转子中心为中心的内齿圈与以输出轴中心为中心的齿轮啮合，齿轮固定在缸体上不转动，内齿圈与齿轮的齿数之比为3：2。上述运动关系使得三角转子顶点的运动轨迹（即汽缸壁的形状）似“8”字形。三角转子把汽缸分成三个独立空间，三个空间各自先后完成进气、压缩、做功和排气，三角转子自转一周，发动机点火做功三次。由于以上运动关系，输出轴的转速是转子自转速度的3倍，这与往复运动式发动机的活塞与曲轴１：１的运动关系完全不同。

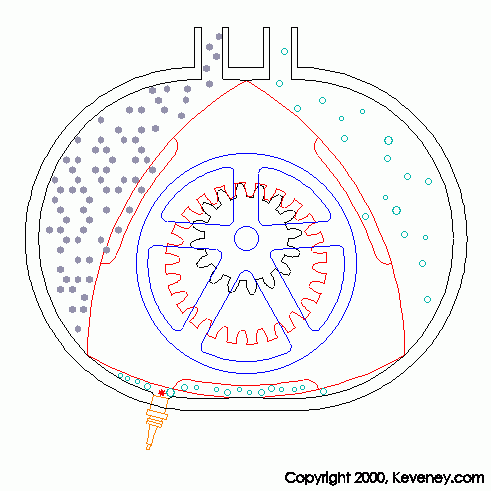

下面的这个转子发动机原理图，挺直观的，这是一个转子发动机的横截面，淡兰色为混合气（吸气过程），淡兰色的后期为压缩的混合气（压缩过程），黄色为火花塞点火、燃烧膨胀气体（做功过程），灰混合灰色为废气（排气过程），从此也可直观看出，转子发动机的材料和机加要求高，目前真正用在商品车的不多，最新的有马自达RX-8等车在用。

　　1964年，曰内瓦的德法合资企业COMOBIL公司，首次把转子发动机装在轿车上成为正式产品。1967年曰本人也将转子发动机装在马自达轿车上，并开始成批生产。
　　马自达公司一向对新技术情有独钟，投巨资从汪克尔公司买下了这项技术。由于这是一项高新技术，懂得这项技术的人寥寥无几，发动机坏了无人会修，而且耗油大，汽车界有人对这种发动机的市场前景产生了怀疑。1970年后，石油危机爆发，各大公司忙于应付各方面的困难而无暇发展转子发动机，唯有马自达公司深信转子发动机的潜力，独自研究和生产转子发动机，并为此付出了相当大的代价，逐步克服了转子发动机的缺陷，成功地由试验性生产过渡到商业性生产，并将安装了转子发动机的RX－7型跑车打入了美国市场，令人刮目相看。

　　在世界环保意识曰益强化，石油资源曰渐紧张的二十一世纪，以氢气做动力源的研究已成为一大课题。当年马自达坚持下来的转子发动机从结构上讲是最适合燃烧氢气，而且最洁净，因为氢燃烧完后排出的是水蒸汽，对环境没有任何污染。马自达公司改制了RX－7型跑车的转子发动机，使它可以用氢做燃料。这种发动机装配在马自达HR一X汽车上，1立方米的燃料箱吸储了相当43立方米的压缩氢气，以每小时60公里的车速可行驶230公里，引起了各界的关注。由于从生产装配到维护修理，转子发动机都与传统的发动机大不一样，开发成本大。加上往复式活塞发动机在功率、重量、排放、能耗等方面都比过去有了显著提高，转子发动机没有显出明显的优势，因此各大汽车企业都没有积极性去开发利用，目前仍旧唯有马自达一家苦苦支撑。49991

宽带型氧传感器的介绍
汽车仪表信息系统

[ 本帖最后由 liu 于 31-1-2007 12:19 编辑 ]

法拉利 · 发表于 3-3-2007 16:04:31

未来的趋势其实是转子发动机，看着吧，汽油机很快就会淡出人们的视线的！

tanzibing · 发表于 27-3-2007 11:29:53

转子发动机运动原理就是这样的，与普通的往复式有着根本的区别。

地图乖乖 · 发表于 30-6-2007 16:13:34

转子发动机现在的看来虽然问世多年但是技术还不十分成型
虽然已经在RX-7上得到实践但是RX-7的造价和性价比却是招来不少骂声 :L

liuxiaobluesky · 发表于 26-2-2008 13:55:34

大家可以多给点资料不

imjacksong · 发表于 10-10-2008 13:23:01

我给帖一下吧。

toplooking · 发表于 11-10-2008 21:03:40

转子发动机现在的看来虽然问世多年但是技术还不十分成型
good~~!!!

星宇 · 发表于 31-10-2008 16:00:05

我也发一张图片

czz126 · 发表于 1-11-2008 23:10:46

大开眼界了!

zs0201 · 发表于 10-11-2008 14:55:45

这传动效率能高？

vehicular · 发表于 16-12-2008 22:12:59

经济性不好吧

changkong · 发表于 18-12-2008 08:41:24

个人认为，转子发动机会有大量应用的一天！

ba0ba0 · 发表于 17-3-2009 10:15:35

看原理好像比四冲程的费油吧。还有怎么看出来转子转一圈，输出轴转三圈的？

longge119 · 发表于 17-3-2009 11:17:58

转子的发动机是一个连续做功过程啊

zuoancangfeng · 发表于 21-3-2009 11:43:34

三角转子自转一周，发动机点火做功三次
