一种 水平对置转子发动机 (有视频、有图)

275566065

      在此借助平台和全世界的发动机设计爱好者进行交流。（请尊重知识产权）


　　该设计不能完全表达设计人的全部设计思路，但是可以看到设计人的主要思路。

　　设计无止尽，希望得到全世界顶尖级的专家指导。（在此感谢清华大学裴普成教授的指导）

　　寻求合作，寻求支持，期望中国有自己设计的发动机。证明一下中国最大论坛的推广能力。不废话了，上图。哈哈。

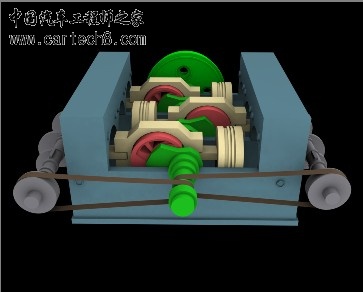

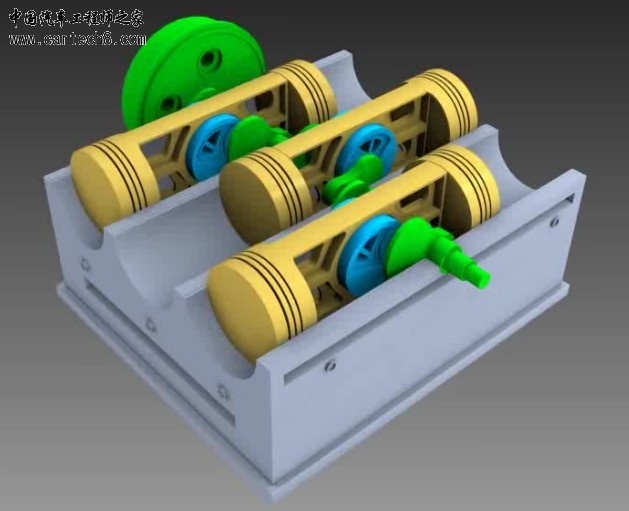

发动机三维动画演示：

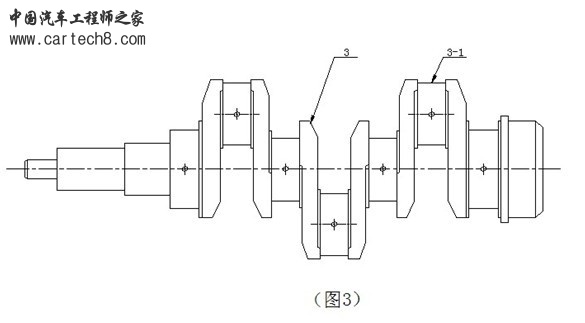

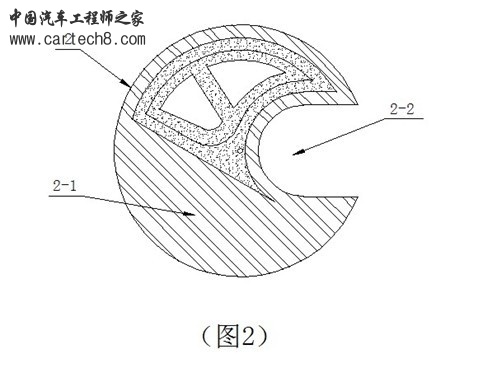

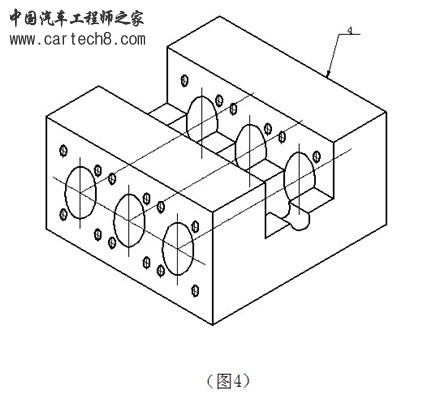

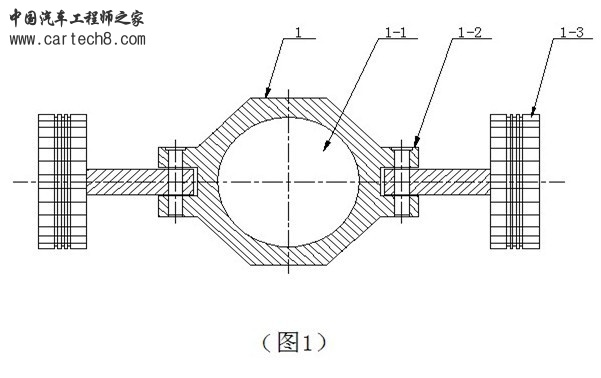

主要部件示意图：


该设计吸取了转子发动机和活塞式发动机的共同优点，具有体积小、高性能等优点。

希望各位多多顶贴，寻求合作， QQ联系。

275566065

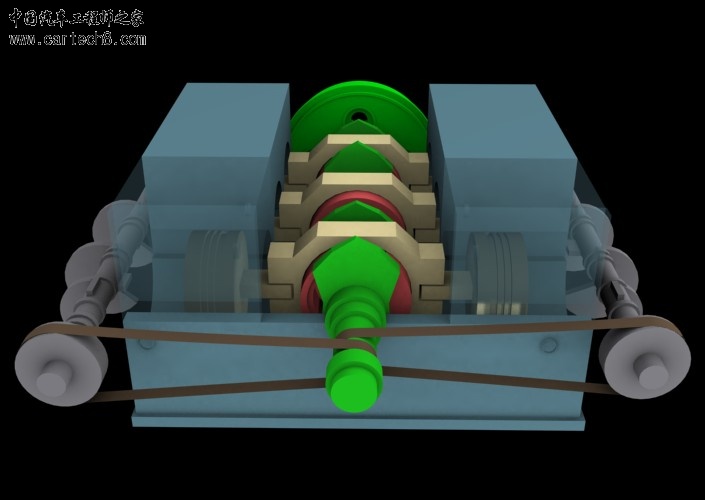

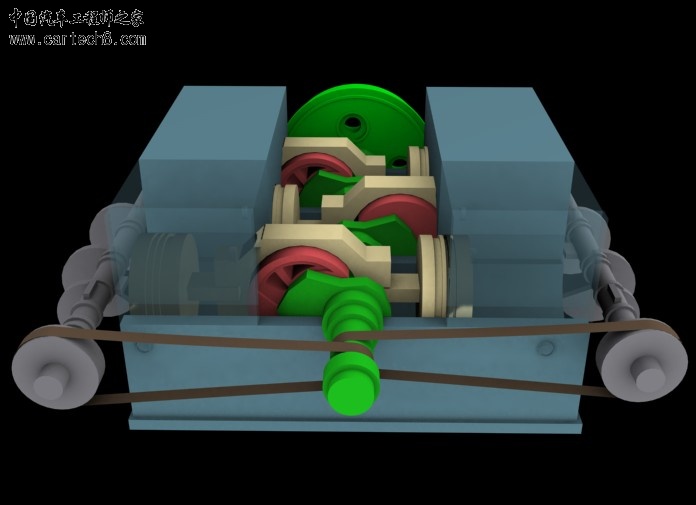

水平对置结构组装动画示意。

275566065

275566065

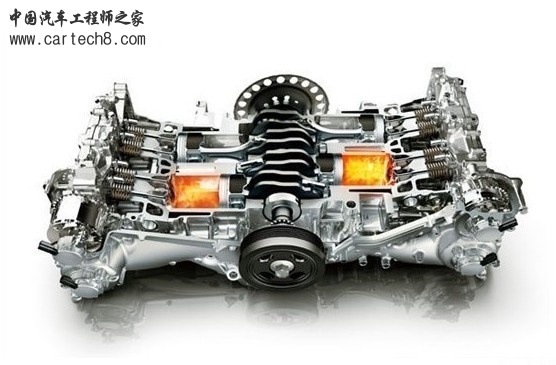

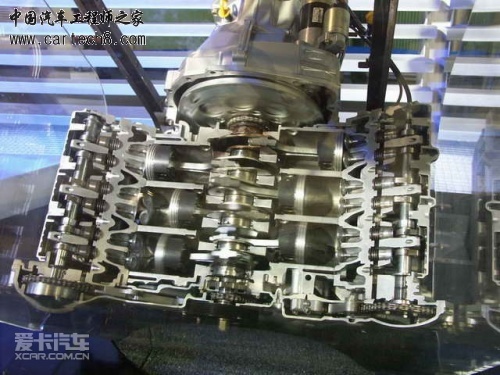

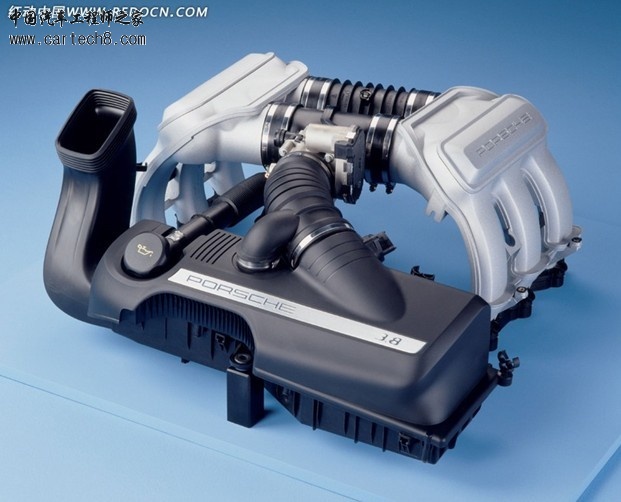

只需再保时捷发动机上改造缸体和活塞，即可实现该发动机设计。例。

kg20080323

想法很好，难点太多。

275566065

kg20080323 发表于 25-8-2013 07:02
想法很好，难点太多。

你提的好，就怕你没有问题。有问题说明你在思考，如果你能把问题提到一定的高度，我也就看好你啦。

遗憾的是某些麻木的决策者看了也面无表情、没想法、没看法、。

阳光¤蔓延

支持楼主啊，坚持做下去吧

275566065

阳光¤蔓延 发表于 26-8-2013 13:21
支持楼主啊，坚持做下去吧

多谢。感谢大家的回声，我会坚持不懈的努力下去。

邵明月

楼主我想请教您，这个曲轴和活塞之间是怎么润滑和安放轴承的，

275566065

邵明月 发表于 26-8-2013 18:27
楼主我想请教您，这个曲轴和活塞之间是怎么润滑和安放轴承的，

这个设计的安装有三维动画演示。安装可以从缸体结构上看出怎么安装，甚至拆装维修过程中，拆活塞和曲轴都不用拆卸缸盖，而是在曲轴箱位置取出活塞和曲轴，便于维护。油道、水道、缸体都是直通的，便于机械加工。曲轴、活塞采用油道喷射飞溅润滑。

QQ账号

为楼主打气加油

275566065

邵明月 发表于 26-8-2013 18:27
楼主我想请教您，这个曲轴和活塞之间是怎么润滑和安放轴承的，

依旧深蓝

设计想法非常好 可以的话做个样机出来 出组数据 估计就很多经费可以支持后续的开发了

275566065

希望专家或汽车商给予支持帮助，支持中国的创造力。

zheng_11137

设计想法非常好 可以的话做个样机出来 出组数据 估计就很多经费可以支持后续的开发了

275566065

zheng_11137 发表于 6-9-2013 14:44
设计想法非常好 可以的话做个样机出来 出组数据 估计就很多经费可以支持后续的开发了

能给指点一下吗？我没有经验，请赐教。

?君

我真心佩服每一个设计师
