发动机的电子控制单元ECU

zjg962000 · 发表于 20-8-2006 10:38:39

现代轿车发动机大都用电子燃油喷射系统，其中有一个形似方盒子的控制元件叫“ECU”，ECU的称谓较多，有人称它为电脑，有人称它为微机，还有人称它为微处理器，那么，它实际上是个什么东西呢？简单地说，ECU由微机和外围电路组成。而微机就是在一块芯片上集成了微处理器（CPU），存储器和输入／输出接口的单元。ECU的主要部分是微机，而核心件是CPU。ECU将输入信号转化为数字形式，根据存储的参考数据进行对比加工，计算出输出值，输出信号再经功率放大去控制若干个调节伺服元件，例如继电器和开关等。因此，ECU实际上是一个“电子控制单元”（Electronic Control Unit），它是由输入电路、微机和输出电路等三部分组成。输入电路接受传感器和其它装置输入的信号，对信号进行过滤处理和放大，然后转换成一定伏特的输入电平。从传感器送到ECU输入电路的信号既有模拟信号也有数字信号，输入电路中的模／数转换器可以将模拟信号转换为数字信号，然后传递给微机。微机将上述已经预处理过的信号进行运算处理，并将处理数据送至输出电路。输出电路将数字信息的功率放大，有些还要还原为模拟信号，使其驱动被控的调节伺服元件工作。目前在一些中高级轿车上，不但发动机上应用ECU，在其它许多地方都可发现ECU的踪影。例如防抱死制动系统、4轮驱动系统、电控自动变速器、主动悬架系统、安全气囊系统、多向可调电控座椅等都配置有各自的ECU。随着轿车电子化自动化的提高，ECU将会曰益增多，线路会曰益复杂。为了简化电路和降低成本，汽车上多个ECU之间的信息传递就要采用一种称为多路复用通信网络技术，将整车的ECU形成一个网络系统，也就是CAN数据总线。

断肠人 · 发表于 26-8-2006 17:45:14

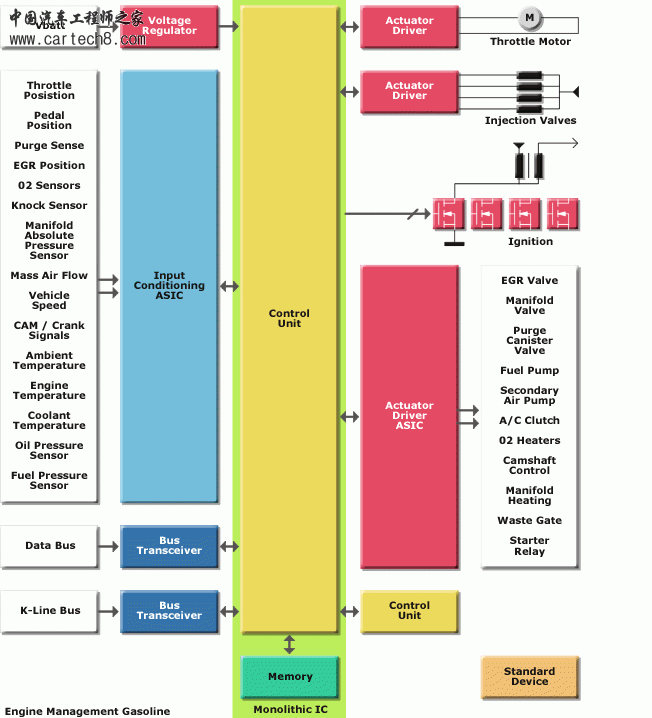

给你加一张图片 (找得好辛苦啊)
