l型发动机

4.喷油泵体?
泵体是喷油泵的基础零件，泵油机构、供油量调节机构和驱动机构等都安装在喷油泵体上，它在工作中承受较大的作用力。因此，泵体应有足够的强度、刚度和良好的密封性。此外，还应该便于拆装、调整和维修。

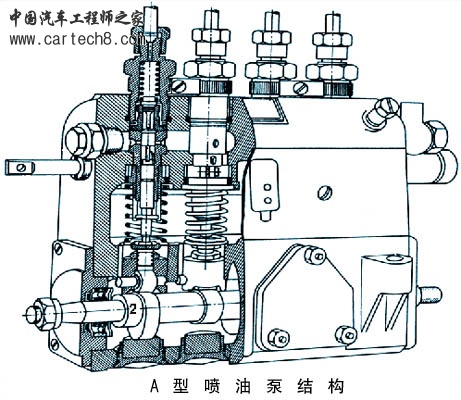

(二) A型喷油泵工作原理
A型喷油泵泵体为整体式，由铝合金硬模铸造而成。其结构紧凑、体积小、质量轻。泵体侧面开有窗口，底部用盖板封闭，侧盖和底盖均用螺栓固定，使喷油泵的拆装、调整和维修极为方便。

l型发动机

.运动过程?当喷油泵凸轮轴转动时，若挺柱滚轮在凸轮的基圆面上滚动，则柱塞停在柱塞下止点的位置。若滚轮滚到凸轮的上升段时，则凸轮推动挺柱，挺柱再推动柱塞上移，同时将柱塞弹簧压缩。当滚轮滚到凸轮的顶弧上时，柱塞到达柱塞上止点。随后滚轮在凸轮的下降段滚动，柱塞弹簧则推压柱塞，柱塞又推压挺柱下移，直到滚轮又滚到凸轮的基圆面上，柱塞又回到柱塞下止点为止。即当喷油泵工作时，随着凸轮轴的转动，挺柱和柱塞在柱塞的上、下止点之间分别在挺柱孔和柱塞套中作往复运动。?

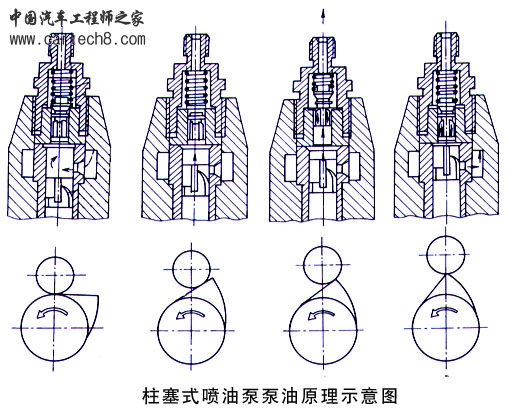

2.泵油过程?

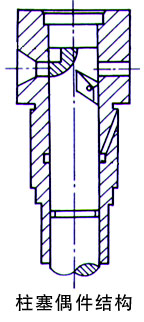

柱塞由其下止点移动到上止点所经过的距离称作柱塞行程，也就是喷油泵凸轮的最大升程。由上述泵油过程可知，喷油泵并不是在整个柱塞行程内都供油，只是在柱塞顶面封闭柱塞套油孔到柱塞螺旋槽打开柱塞套油孔这段柱塞行程内供油。称这段柱塞行程为柱塞有效行程。显然，柱塞有效行程越大，供油的持续时间越长，喷油泵每一次的泵油量即循环供油量便越多。欲改变柱塞有效行程，只需转动柱塞即可。

l型发动机

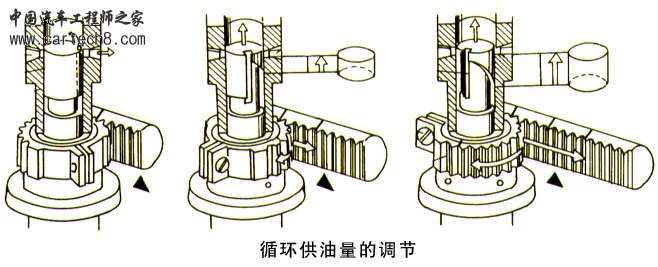

3.供油量的调节?
当供油量调节机构的调节齿杆拉动柱塞转动时，柱塞上的螺旋槽与柱塞套油孔之间的相对位置发生变化，从而改变了柱塞的有效行程。当柱塞上的直槽对正柱塞套油孔时，柱塞有效行程为零，这时喷油泵不供油。利用供油量调节原理，可将多缸喷油泵的各缸供油量调匀。其操作步骤为：保持调节齿杆不动，拧松调节齿圈紧固螺钉，适当地转动控制套筒，使其带动柱塞在柱塞套内转动，改变柱塞的有效行程，便可使供油量或增或减，然后拧紧调节齿圈紧固螺钉。根据需要再拧松另一个调节齿圈的紧固螺钉，重复上述步骤，直到各缸供油量均匀一致为止。这项工作须在专门的喷油泵试验台上进行。

l型发动机

4.供油定时的调节?

供油定时是指喷油泵对柴油机有正确的供油时刻，而供油时刻用供油提前角表示。供油提前角是指从柱塞顶面封闭柱塞套油孔起到活塞上止点为止，曲轴所转过的角度。已如上述，多缸喷油泵各缸供油提前角或供油间隔角应该相同。各缸供油间隔角决定于喷油泵凸轮轴上各凸轮的相对位置，但由于加工和装配误差，很难达到一致，因此必须进行调节。调节的方法是改变供油定时调节螺钉伸出挺柱体外的高度。旋出调整螺钉，挺柱体的高度-H-增加，柱塞位置升高，柱塞套油孔提前被封闭，供油提前，即供油提前角增大。拧入调整螺钉，则使供油迟后，供油提前角减小。对各缸的供油定时调整螺钉逐个调节之后，可以使各缸供油提前角或供油间隔角达到一致。应该指出，这种调节只是用来补偿加工和装配误差，调节的幅度很小。欲同时或较大幅度地改变各缸供油提前角，须借助于喷油提前器。

l型发动机

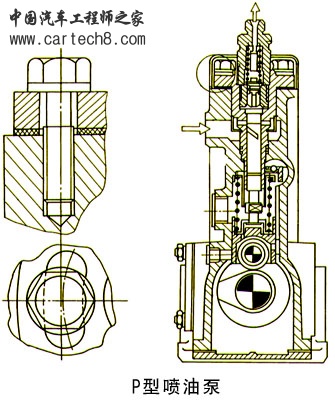

三、P型喷油泵结构特点?
P型喷油泵的工作原理与A型喷油泵基本相同，但在结构上却脱离了柱塞式喷油泵的传统结构，具有一些明显的特点。

l型发动机

1.箱形封闭式喷油泵体? P型喷油泵采用不开侧窗口的箱形封闭式喷油泵体，大大提高了喷油泵体的刚度，可以承受较高的喷油压力而不发生变形，以适应柴油机不断向大功率、高转速强化的需要。




.吊挂式柱塞套?
这种结构改善了柱塞套和喷油泵体的受力状态。另外，柱塞套内孔上端孔径略大，可防止柱塞在上端卡死。柱塞套内孔的中部加工有集油槽，从柱塞偶件间隙泄漏的柴油集中于此槽内，经回油孔流回喷油泵的低压油腔。P型喷油泵的柱塞顶部开有起动槽。当柱塞处于起动位置时，此槽与柱塞套油孔相对，在柱塞上移到起动槽的下边缘封闭油孔时开始供油。由于起动槽的下边缘低于柱塞顶面，因此供油迟后，供油提前角减小。这时气缸温度较高，柴油喷入气缸容易着火燃烧，有利于柴油机低温起动。?
3.钢球式油量调节机构?
P型喷油泵的油量调节机构移动调节拉杆，通过钢球带动控制套筒使柱塞转动，从而改变供油量。这种油量调节机构结构简单，工作可靠，配合间隙小。?
4.压力润滑?
利用柴油机润滑系统主油道内的机油对各润滑部位施行压力式润滑。P型泵各缸供油提前角或供油间隔角是利用在柱塞套凸缘下面增减调节垫片的方法来进行调节的。调匀各缸供油量则通过转动柱塞套来实现。柱塞套凸缘上的螺栓孔是长圆孔，拧松紧固螺栓，柱塞套可绕其轴线转动10°左右。当转动柱塞套时，改变了柱塞套油孔与柱塞的相对位置，从而改变了柱塞的有效行程，即改变了循环供油量。

l型发动机

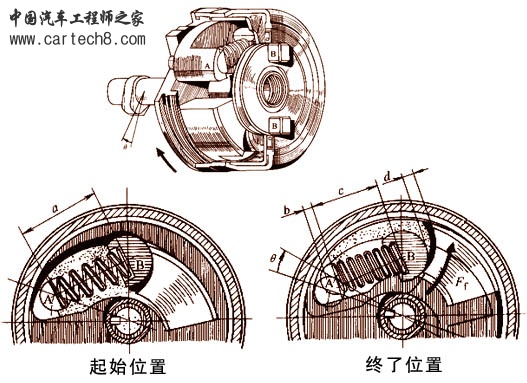

四、喷油提前器?
喷油提前器实际上是喷油泵供油提前角自动调节装置。供油提前角对柴油机性能有很大的影响，供油提前角过大或过小均使柴油机的动力性和经济性恶化。为了保证柴油机有良好的使用性能，必须在最佳供油提前角下工作。当转速和供油量一定时，能获得最大功率和最小燃油消耗率的供油时刻，称为最佳供油提前角。最佳供油提前角随柴油机转速和负荷而变化，转速越高，负荷越大，最佳供油提前角也越大。?
现代汽车柴油机都装有喷油提前器。这样，当柴油机工况发生变化时，才能自动地进行调节，使喷油泵始终保持最佳供油时刻。目前广为应用的机械离心式自动喷油提前器，只能响应柴油机转速的变化进行供油提前角的自动调节。其结构形式虽有多种，但工作原理却基本相同。喷油提前器的调节范围为0°～10°。

l型发动机

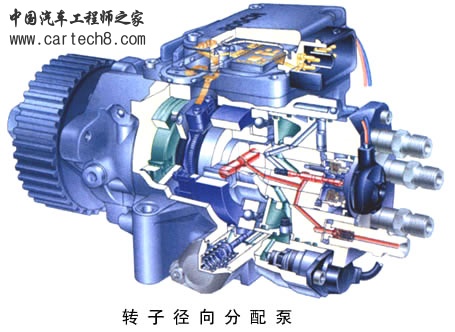

分配式喷油泵简称分配泵，有转子式和单柱塞式两大类。径向压缩式和轴向压缩式。分配泵与柱塞式喷油泵相比，有许多特点：?
1)分配泵结构简单，零件少，体积小，质量轻，使用中故障少，容易维修。
2)分配泵精密偶件加工精度高，供油均匀性好，因此不需要进行各缸供油量和供油定时的调节。
3)分配泵的运动件靠喷油泵体内的柴油进行润滑和冷却，因此，对柴油的清洁度要求很高。
4)分配泵凸轮的升程小，有利于提高柴油机转速。
一、VE型分配泵?
(一)VE型分配泵结构?

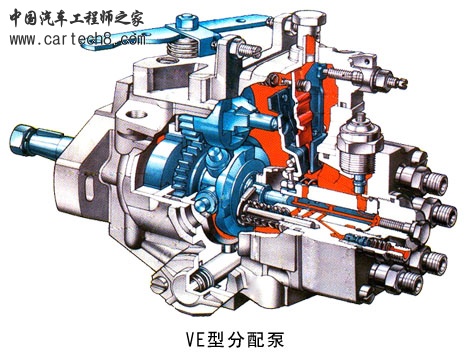

VE型分配泵由驱动机构、二级滑片式输油泵、高压分配泵头和电磁式断油阀等部分组成。此外，机械式调速器和液压式喷油提前器也安装在分配泵体内

l型发动机

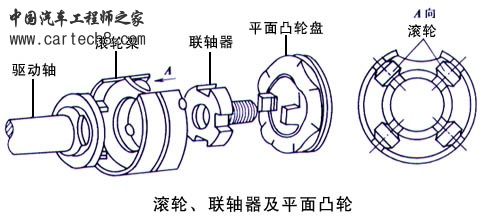

驱动轴由柴油机曲轴定时齿轮驱动。驱动轴带动二级滑片式输油泵工作，并通过调速器驱动齿轮带动调速器轴旋转。在驱动轴的右端通过联轴器与平面凸轮盘连接，利用平面凸轮盘上的传动销带动分配柱塞。柱塞弹簧将分配柱塞压紧在平面凸轮盘上，并使平面凸轮盘压紧滚轮。滚轮轴嵌入静止不动的滚轮架上。当驱动轴旋转时，平面凸轮盘与分配柱塞同步旋转，而且在滚轮、平面凸轮和柱塞弹簧的共同作用下，凸轮盘还带动分配柱塞在柱塞套内作往复运动。往复运动使柴油增压，旋转运动进行柴油分配。

l型发动机

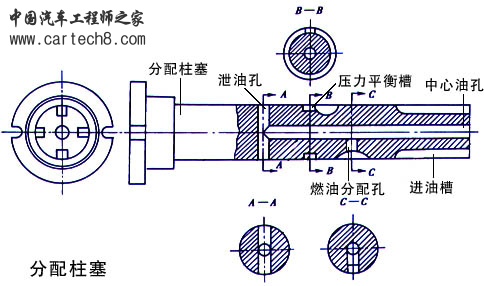

凸轮盘上平面凸轮的数目与柴油机气缸数相同。在分配柱塞的中心加工有中心油孔，其右端与柱塞腔相通，而左端与泄油孔相通。分配柱塞上还加工有燃油分配孔、压力平衡槽和数目与气缸数相同的进油槽。柱塞套上有一个进油孔和数目与气缸数相同的分配油道，每个分配油道都连接一个出油阀和一个喷油器。

l型发动机

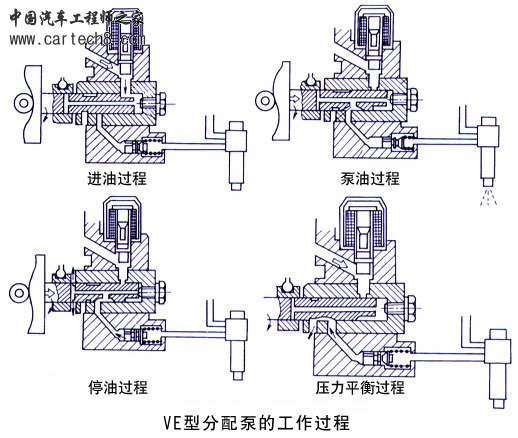

(二)VE型分配泵工作过程

l型发动机

(三)电磁式断油阀?

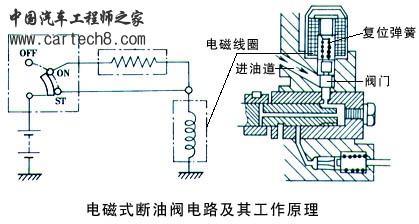

VE型分配泵装有电磁式断油阀，其电路和工作原理。起动时，将起动开关旋至ST位置，这时来自蓄电池的电流直接流过电磁线圈，产生的电磁力压缩回位弹簧，将阀门吸起，进油孔开启。柴油机起动之后，将起动开关旋至ON位置，这时电流经电阻流过电磁线圈，电流减小，但由于有油压的作用，阀门仍然保持开启。当柴油机停机时，将起动开关旋至OFF位置，这时电路断开，阀门在复位弹簧的作用下关闭，从而切断油路，停止供油。

l型发动机

四)液压式喷油提前器

在VE型分配式喷油泵体的下部安装有液压式喷油提前器。在喷油提前器壳体内装有活塞，活塞左端与二级滑片式输油泵的入口相通，并有弹簧压在活塞上。活塞右端与喷油泵体内腔相通，其压力等于二级滑片式输油泵的出口压力。当柴油机在某一转速下稳定运转时，作用在活塞左、右端的力相等，活塞处于某一平衡位置。若柴油机转速升高，二级滑片式输油泵的出口压力增大，作用于活塞右端的力随之增加，推动活塞向左移动，并通过连接销和传力销带动滚轮架绕其轴线转动一定的角度，直至活塞两端的力重新达到平衡为止。滚轮架的转动方向与平面凸轮盘的旋转方向正好相反，使平面凸轮提前一定角度与滚轮接触，供油相应提前，即供油提前角增大。反之，若柴油机转速降低，则二级滑片式输油泵的出口压力也随之降低，作用于活塞右端的力减小，活塞向右移动，并带动滚轮架向着平面凸轮盘旋转的同一方向转过一定的角度，使供油提前角减小。

l型发动机

二、DPA型分配泵?
(一)DPA型分配泵结构
DPA型分配泵主要由驱动机构、二级滑片式输油泵、高压分配泵头和油量控制阀等部分组成。此外，机械式调速器安装在分配泵体内，而喷油提前器则装在分配泵体外驱动机构包括花键传动轴和花键套等传动零件，由曲轴定时齿轮驱动。

l型发动机

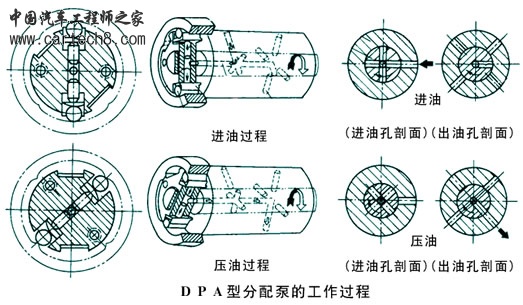

二)DPA型分配泵工作过程1.进油过程?
经过柴油滤清器过滤后的清洁柴油被二级滑片式输油泵泵入分配套筒的轴向油孔，由此进入分配转子的环形油槽，再经油量控制阀到达分配套筒进油孔。当分配转子进油孔中的任何一个旋转到与分配套筒进油孔对准时，柴油便进入中心油孔和柱塞孔内，完成进油过程。?
2.压油过程?
当分配转子旋转一定角度后，滚柱滚上内凸轮并到达凸轮的顶端。在这段时间内，对置的两个柱塞一齐内移，柱塞孔内的柴油被增压。与此同时，分配孔恰与分配套筒出油孔中的一个相通，高压柴油由此供向喷油器。
3.停油过程?
当分配转子从内凸轮顶端滚下时，柱塞在离心力和油压的作用下向外移动，柱塞孔的容积增大，油压迅速下降，喷油器停止喷油。
