五、辅助装置
(一)汽油箱

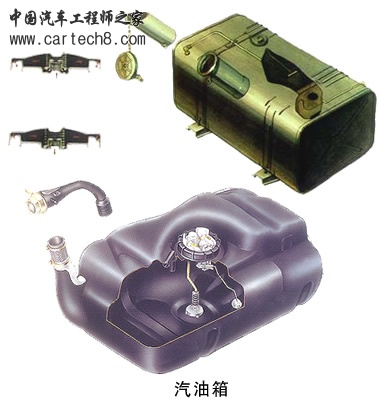

汽油箱的功用是储存汽油。其数目、容量、形状及安装位置均随车型而异。汽油箱的容量应使汽车的续驶里程达300～600km。汽油箱由钢板或塑料制造。在汽油箱上还装有油面指示表传感器、出油开关和放油螺塞等。汽油箱内通常有挡油板，为的是减轻汽车行驶时汽油的振荡

l型发动机

(二)汽油滤清器
汽油从汽油箱进入汽油泵之前，先经过汽油滤清器除去其中的杂质和水分，以减少汽油泵和化油器等部件的故障。滤芯多用多孔陶瓷或微孔滤纸制造。陶瓷滤芯结构简单，不消耗金属，滤清效果较好，但滤芯不易清洗干净，使用寿命短。纸质滤芯滤清效果好，结果简单，使用方便。现代轿车发动机多采用一次性使用、不可拆式纸质滤芯汽油滤清器，一般每行驶30000km整体更换一次。

l型发动机

三)汽油泵汽油泵的功用是将汽油从汽油箱吸出，经油管和汽油滤清器泵入化油器浮子室。汽车上采用的汽油泵有机械驱动式和电动式两种。 1.机械驱动式汽油泵
机械驱动式汽油泵由发动机配气机构凸轮轴或中间轴上的偏心轮驱动。不同型号的汽油泵，其结构和工作原理基本相同。
2.电动式汽油泵
电动汽油泵的优点是安装位置不受发动机结构的限制，可以安装在远离机体、排气管等高温机件而且通风良好的地方，这有利于降低油管中汽油的温度，减小产生汽阻的可能性。电动汽油泵可以在发动机起动前先行工作，使化油器和管路中充满汽油，以利发动机起动。在汽车下坡滑行时，可以将电动汽油泵电路开关断开，停止向化油器供油，有利于节油。

l型发动机

一、汽油喷射系统的分类

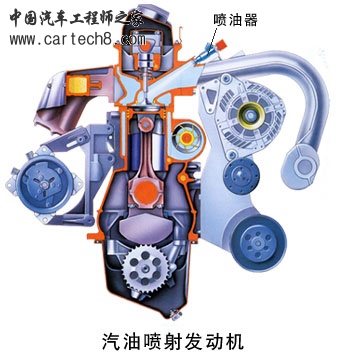

汽油喷射式发动机的燃油系统简称汽油喷射系统，它是在恒定的压力下，利用喷油器将一定数量的汽油直接喷入气缸或进气管道内的汽油机燃油供给装置。与化油器相比，汽油喷射系统具有下列优点：
1)能根据发动机工况的变化供给最佳空燃比的混合气；?
2)供入各气缸内的混合气，其空燃比相同，数量相等；?
3)由于进气管道中没有狭窄的喉管，因此进气阻力小，充气性能好。
因此，汽油喷射式发动机具有较高的动力性和经济性，良好的排放性。此外，发动机的振动有所减轻，汽车的加速性也有显著改善。

l型发动机

车用汽油喷射系统有多种类型，可按不同方法进行分类：
1)按汽油喷射系统的控制方法分为机械控制式、电子控制式及机电混合控制式3种。近十年来电子控制汽油喷射系统(以下简称电控汽油喷射系统)得到了迅速而又充分的发展，成本大幅度下降，使用可靠性和可维修性都达到了相当高的水平。?
2)按喷射部位的不同可分为缸内喷射和缸外喷射两种。缸内喷射是通过安装在气缸盖上的喷油器，将汽油直接喷入气缸内。这种喷射系统需要较高的喷射压力，约3～5MPa。因而喷油器的结构和布置都比较复杂，目前极少应用。缸外喷射系统是将喷油器安装在进气管或进气歧管上，以0.20～0.35MPa的喷射压力将汽油喷入进气管或进气道内。 缸外喷射系统分进气管喷射和进气道喷射。进气管喷射系统的喷油器安装在节气门体上，而节气门体安装在进气歧管的上部，相当于化油器式发动机安装化油器的位置。因此，进气管喷射又称节气门体喷射(TBI)。由于一台发动机只装有1或2个喷油器在节气门体上，所以又称这种喷射方式为单点喷射(SPI)。

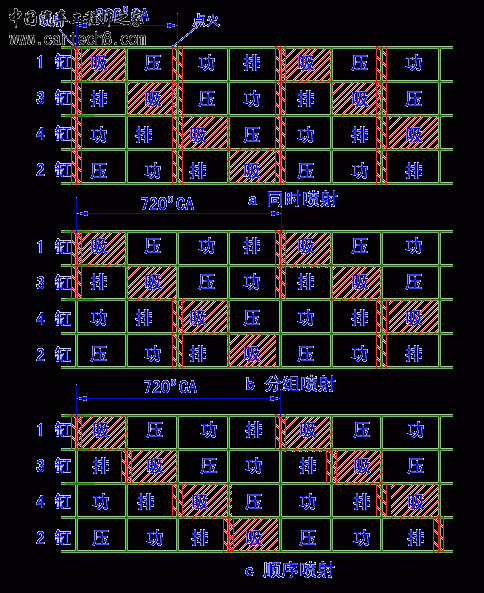

3)按喷射的连续性将汽油喷射系统分为连续喷射式和间歇喷射式。连续喷射是指在发动机工作期间，喷油器连续不断地向进气道内喷油，且大部分汽油是在进气门关闭时喷射的。这种喷射方式大多用于机械控制式或机电混合控制式汽油喷射系统。间歇式喷射是指在发动机工作期间，汽油被间歇地喷入进气道内。电控汽油喷射系统都采用间歇喷射方式。间歇喷射还可按各缸喷射时间分为同时喷射、分组喷射和按序喷射等三种形式。

l型发动机

二、电控汽油喷射系统的基本类型
电控汽油喷射系统(EFI系统)是以电控单元(ECU)为控制中心，并利用安装在发动机上的各种传感器测出发动机的各种运行参数，再按照电脑中预存的控制程序精确地控制喷油器的喷油量，使发动机在各种工况下都能获得最佳空燃比的可燃混合气。目前，各类汽车上所采用的电控汽油喷射系统在结构上往往有较大的差别，在控制原理及工作过程方面也各具特点。 (一)波许D型(D叶特朗尼克)汽油喷射系统

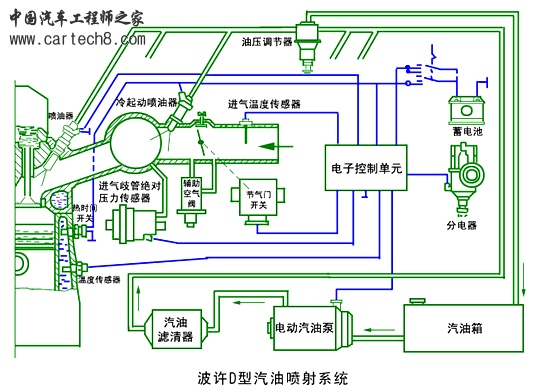

D型汽油喷射系统是最早应用在汽车发动机上的电控多点间歇式汽油喷射系统，其基本特点是以进气管压力和发动机转速作为基本控制参数，用来控制喷油器的基本喷油量。
汽油箱内的汽油被电动汽油泵吸出并加压至0.35MPa左右，经汽油滤清器滤除杂质后被送至燃油分配管。燃油分配管与安装在各缸进气歧管上的喷油器相通。在燃油分配管的末端装有油压调节器，用来调节油压使其保持稳定，多余的汽油经回油管返回汽油箱。

l型发动机

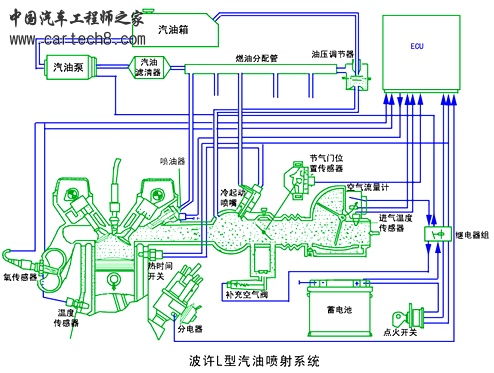

二)波许L型(L-叶特朗尼克)汽油喷射系统L型汽油喷射系统是在D型汽油喷射系统的基础上，在20世纪70年代发展起来的多点间歇式汽油喷射系统。其构造和工作原理与D型基本相同，只是L型汽油喷射系统采用翼片式空气流量计直接测量发动机的进气量，并以发动机的进气量和发动机转速作为基本控制参数，从而提高了喷油量的控制精度。

l型发动机

(三)波许LH型(LH-叶特朗尼克)汽油喷射系统

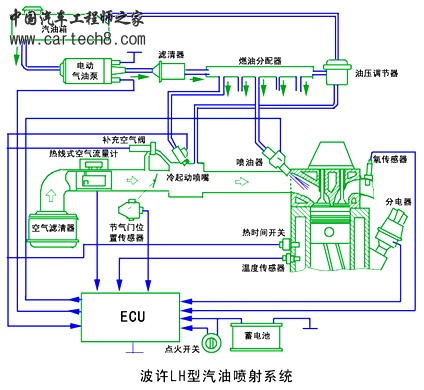

LH型汽油喷射系统是L型汽油喷射系统的变型产品，两者的结构与工作原理基本相同，不同之处是LH型采用热线式空气流量计，而L型采用翼片式空气流量计。热线式空气流量计无运动部件，进气阻力小，信号反应快，测量精度高。另外，LH型汽油喷射系统的电控装置采用大规模数字集成电路，运算速度快，控制范围广，功能更加完善。

l型发动机

(四)波许M型(莫特朗尼克)汽油喷射系统

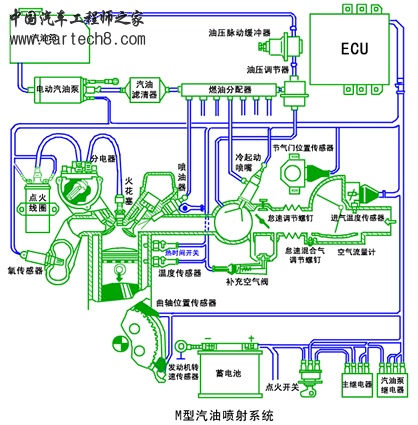

M型汽油喷射系统将L型汽油喷射系统与电子点火系统结合起来，用一个由大规模集成电路组成的数字式微型计算机同时对这两个系统进行控制，从而实现了汽油喷射与点火的最佳配合，进一步改善了发动机的起动性、怠速稳定性、加速性、经济性和排放性。

l型发动机

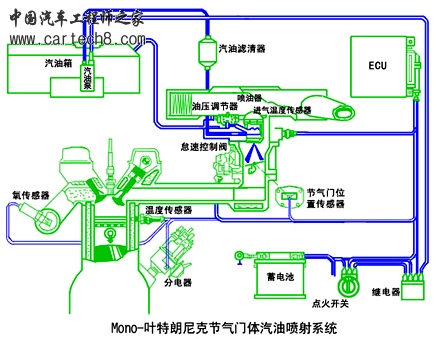

五)节气门体汽油喷射系统节气门体汽油喷射系统是单点喷射系统。与上述多点喷射系统不同，单点喷射系统只用一个或两个安装在节气门体上的喷油器，将汽油喷入节气门前方的进气管内，并与吸入的空气混合形成混合气，再通过进气歧管分配至各气缸。单点喷射系统的工作原理与多点喷射系统相似。电控单元根据发动机的进气量或进气管压力以及曲轴位置传感器、节气门位置传感器、发动机温度传感器及进气温度传感器等测得的发动机运行参数，计算出喷油量，在各缸进气行程开始之前进行喷油，并通过喷油持续时间的长短控制喷油量。单点汽油喷射系统的喷油器距进气门较远，喷入的汽油有足够的时间与空气混合形成均匀的可燃混合气。因此对喷油的雾化质量要求不高，可采用较低的喷射压力。

l型发动机

三、电控汽油喷射系统主要组件的构造和工作原理
波许公司设计生产的几种电子控制汽油喷射系统已被广泛地用于各国生产的汽车上。此外还有一些国家也研制开发了多种汽油喷射系统。尽管电子控制汽油喷射系统多种多样，但就其组成和工作原理而言却大同小异。主要的区别是电控单元的控制方式、控制范围和控制程序不尽相同，所用传感器和执行元件的构造也有所差别。各类电子控制汽油喷射系统均可视为由燃油供给系统、进气系统和控制系统三部分组成。

l型发动机

一)燃油供给系统主要组件的构造与工作原理电控汽油喷射系统的燃油供给系统由汽油箱、电动汽油泵、汽油滤清器、燃油分配管、油压调节器、喷油器、冷起动喷嘴和输油管等组成，有的还设有油压脉动缓冲器。
1.电动汽油泵
在电控汽油喷射系统中应用的电动汽油泵通常有两种类型，即滚柱式电动汽油泵和叶片式电动汽油泵。

l型发动机

2.燃油分配管
燃油分配管，也被称作"共轨"，其功用是将汽油均匀、等压地输送给各缸喷油器。由于它的容积较大，故有储油蓄压、减缓油压脉动的作用




3.喷油器

　　喷油器的功用是按照电控单元的指令将一定数量的汽油适时地喷入进气道或进气管内，并与其中的空气混合形成可燃混合气。喷油器的通电、断电由电控单元控制。电控单元以电脉冲的形式向喷油器输出控制电流。当电脉冲从零升起时，喷油器因通电而开启；电脉冲回落到零时，喷油器又因断电而关闭。电脉冲从升起到回落所持续的时间称为脉冲宽度。若电控单元输出的脉冲宽度短，则喷油持续时间短，喷油量少；若电控单元输出的脉冲宽度长，则喷油持续时间长，喷油量多。一般喷油器针阀升程约为0.1mm，而喷油持续时间在2～10ms范围内。
4.油压调节器
油压调节器的功用是使燃油供给系统的压力与进气管压力之差即喷油压力保持恒定。因为喷油器的喷油量除取决于喷油持续时间外，还与喷油压力有关。在相同的喷油持续时间内，喷油压力越大，喷油量越多，反之亦然。所以只有保持喷油压力恒定不变，才能使喷油量在各种负荷下都只惟一地取决于喷油持续时间或电脉冲宽度，以实现电控单元对喷油量的精确控制。

l型发动机

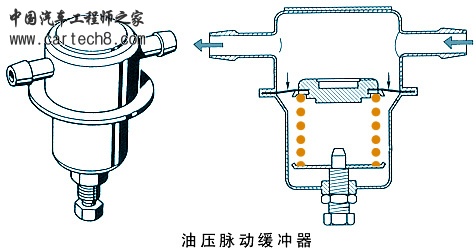

.油压脉动缓冲器当汽油泵泵油、喷油器喷射及油压调节器的回油平面阀开闭时，都将引起燃油管路中油压的脉动和脉动噪声。燃油压力脉动太大使油压调节器的工作失常。油压脉动缓冲器的作用就是减小燃油管路中油压的脉动和脉动噪声，并能在发动机停机后保持油路中有一定的压力，以利于发动机重新起动。

l型发动机

6.冷起动喷嘴及热时间开关冷起动喷嘴的功用是当发动机低温起动时，向进气管喷入一定数量附加的汽油，以加浓混合气。冷起动喷嘴也是一个电磁阀，故又称冷起动阀。冷起动喷嘴的开启和持续喷油的时间取决于发动机的温度，并由热时间开关控制。冷起动喷嘴安装在进气管上，热时间开关装在机体上并与冷却液接触。file:///C:/Documents%20and%20Settings/Administrator/Local%20Settings/Temp/Rar$EX03.375/汽车构造技术教程/汽车构造/汽车构造一/kcnr/image/kcnr04_03_21.jpg
