汽车全面结构(在我没发完时请大家不要回复 要发很久)

l型发动机

三、膜片弹簧离合器的结构形式

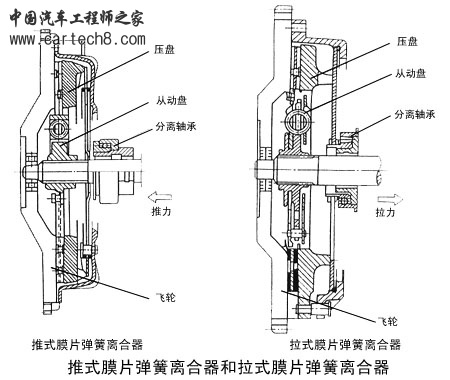

　　膜片弹簧离合器有推式和拉式两种结构形式。
　　推式的特点：分离指在分离轴承向前推力的作用下离合器分离。
　　拉式的特点：分离指在分离轴承向后拉力的作用下离合器分离。

l型发动机

1．推式膜片弹簧离合器　　推式膜片弹簧离合器又可以按照支承环的数目分为双支承环式、单支承环式和无支承环式3种。

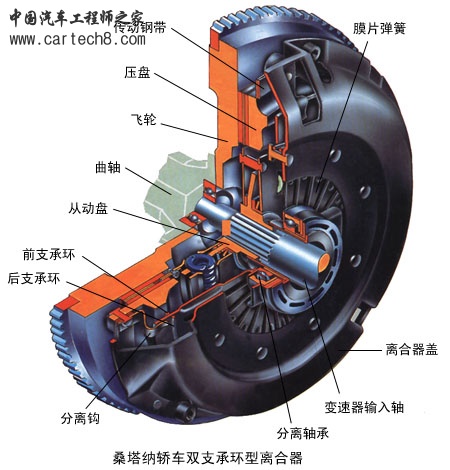

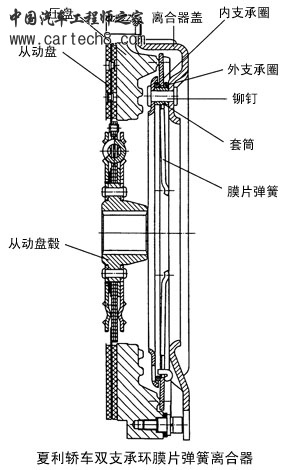

　　1）双支承环式
　　特点是膜片弹簧的前后各有一个支承环。

l型发动机

2）单支承环式　　特点是只有一个支承环位于膜片弹簧的前端或后端，另一个支承环用离合器盖的凸台或弹性挡环替代。

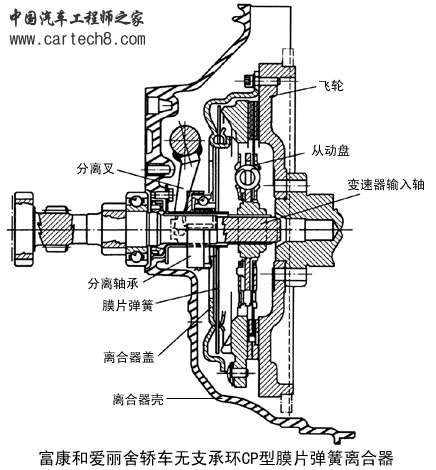

3）无支承环式
　　特点是膜片弹簧的前后都没有支承环。

l型发动机

2．拉式膜片弹簧离合器　　拉式膜片弹簧离合器有无支承环式和单支承环式两种。
　　1）无支承环式
　　2）单支承环式

l型发动机

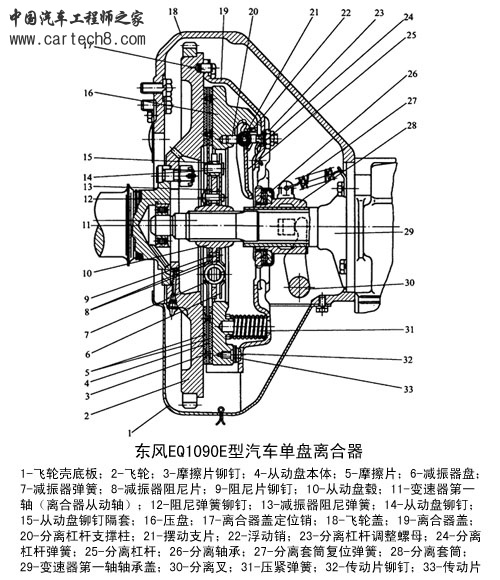

一、单盘周布弹簧离合器
　　1．单盘周布弹簧离合器的构造
　　特点是螺旋弹簧沿圆周均匀分布

l型发动机

离合器的组成：
　　（1）主动部分：飞轮、压盘、离合器盖等；
　　（2）从动部分：从动盘、从动轴（即变速器第一轴）；
　　（3）压紧部分：压紧弹簧；
　　（4）操纵机构：分离杠杆、分离杠杆支承柱、摆动销、分离套筒、分离轴承、离合器踏板等。
　　2．离合器的工作过程
　　在分析离合器工作过程之前，首先掌握以下常用名词。
　　自由间隙：离合器接合时，分离轴承前端面与分离杠杆端头之间的间隙。
　　分离间隙：离合器分离后，从动盘前后端面与飞轮及压盘表面间的间隙。
　　离合器踏板自由行程：从踩下离合器踏板到消除自由间隙所对应的踏板行程是自由行程。
　　离合器踏板工作行程：消除自由间隙后，继续踩下离合器踏板，将会产生分离间隙，此过程所对应的踏板行程是工作行程。
　　离合器的工作过程可以分为分离过程和接合过程。
　　在分离过程中，踩下离合器踏板，在自由行程内首先消除离合器的自由间隙，然后在工作行程内产生分离间隙，离合器分离。
　　在接合过程中，逐渐松开离合器踏板，压盘在压紧弹簧的作用下向前移动，首先消除分离间隙，并在压盘、从动盘和飞轮工作表面上作用足够的压紧力；之后分离轴承在复位弹簧的作用下向后移动，产生自由间隙，离合器接合。
　　3．离合器的调整
　　离合器在使用过程中，从动盘会因磨损而变薄，使自由间隙变小，最终会影响离合器的正常接合，所以离合器使用过一段时间后需要调整。
　　离合器调整的目的是保证合适的自由间隙。
　　离合器调整的部位和方法依具体车型而定。
（动画发不起）

l型发动机

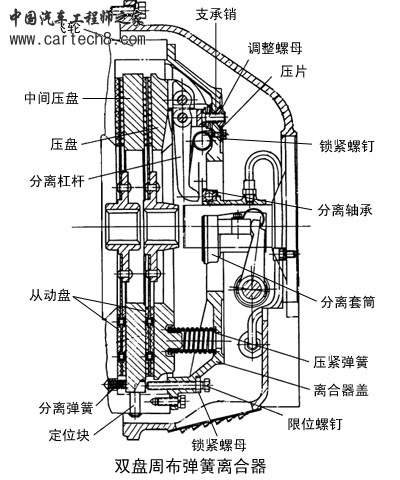

二、双盘周布弹簧离合器的构造
　　 特点是有两个从动盘和两个压盘，常用于重型货车。

l型发动机

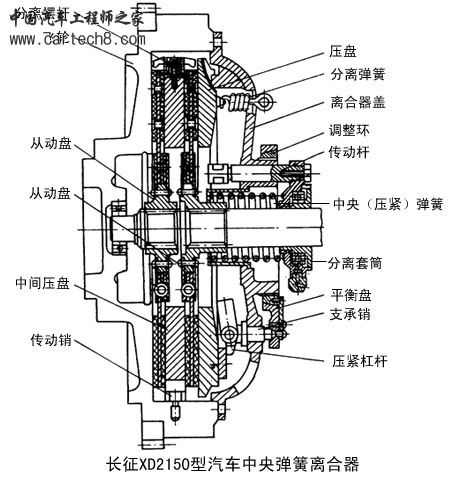

三、中央弹簧离合器
　　特点是用一个或轴线重合的内外两个螺旋弹簧压紧，弹簧轴线与离合器轴线重合，弹簧布置在离合器的中央。

l型发动机

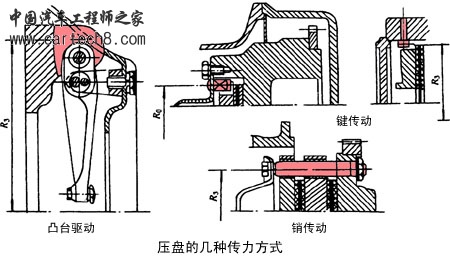

一、压盘的传力方式
　　压盘是离合器的主动部件，始终随飞轮旋转，通常可以通过凸台、键或销传动，使其与飞轮一同旋转，同时压盘又可以相对飞轮向后移动，使离合器分离。

l型发动机

二、离合器的通风散热
　　在离合器从分离到接合的过程中，摩擦片与飞轮和压盘之间要发生摩擦，产生大量热量。这些热量需要及时散出，以避免摩擦片因温度过高而损坏，所以在离合器盖上都设有窗口，有的还制有导风片，以加强其内部的通风散热。
（图发不过来）

l型发动机

一、从动盘的结构和组成
　　从动盘主要由从动盘本体、摩擦片和从动盘毂组成。

l型发动机

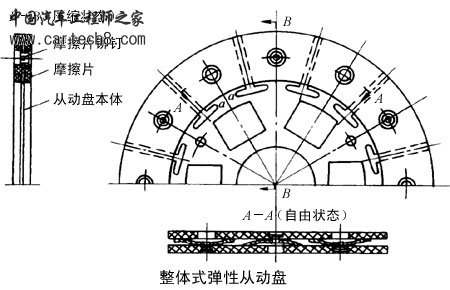

从动盘主要有以下几种结构形式。　　1）整体式弹性从动盘
　　其特点是从动盘本体是完整的钢片，并开有T形槽，摩擦片直接铆接在从动盘本体上。

l型发动机

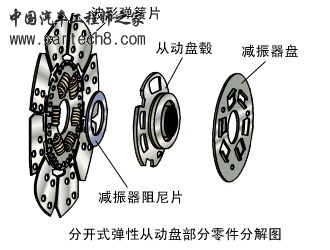

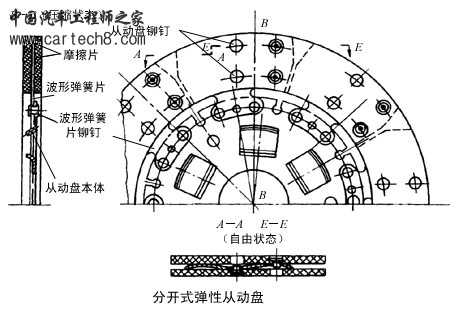

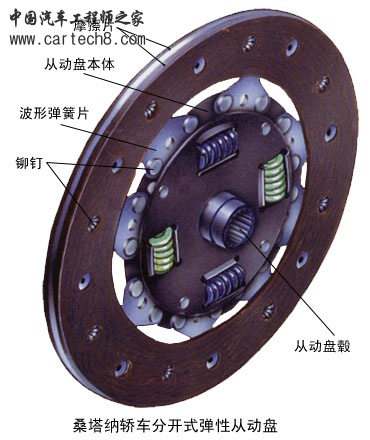

2）分开式弹性从动盘　　特点是从动盘本体上铆接波形弹簧片，摩擦片铆接在波形弹簧片上。

l型发动机

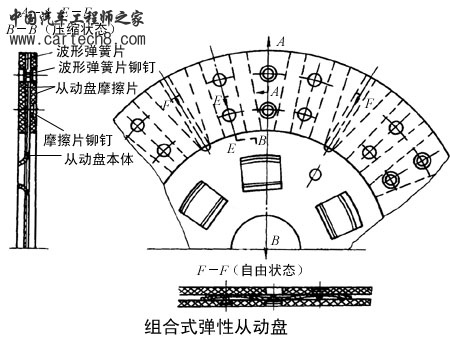

3）组合式弹性从动盘　　特点是靠近压盘的一面铆有波形弹簧片，靠近飞轮的一面没有。

l型发动机

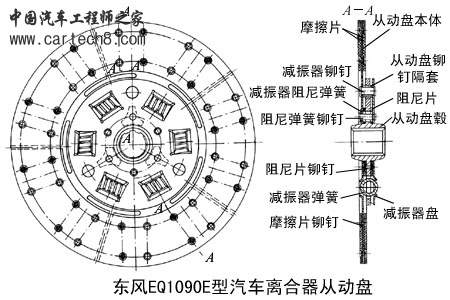

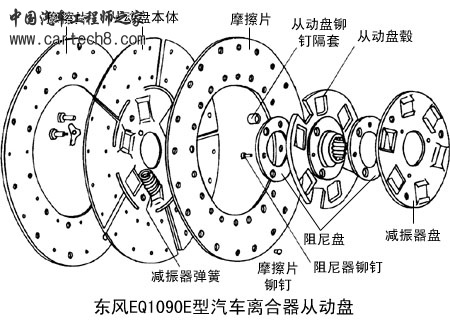

二、带扭转减振器从动盘的构造和工作原理
　　1．带扭转减振器从动盘的构造
