汽车全面结构(在我没发完时请大家不要回复 要发很久)

l型发动机

4．燃烧室?
当活塞位于上止点时，活塞顶面以上、气缸盖底面以下所形成的空间称为燃烧室。在汽油机气缸盖底面通常铸有形状各异的凹坑，习惯上称这些凹坑为燃烧室。
在汽油机上广泛应用的燃烧室有：


)浴盆形燃烧室，结构简单，气门与气缸轴线平行，进气道弯度较大。压缩行程终了能产生挤气涡流。
2)楔形燃烧室，结构比较紧凑，气门相对气缸轴线倾斜，进气道比较平直，进气阻力小。压缩行程终了时能产生挤气涡流。
3)半球形燃烧室，结构最紧凑，燃烧室表面积与其容积之比(面容比)最小。进排气门呈两列倾斜布置，气门直径较大，气道较平直。火焰传播距离较短，不能产生挤气涡流。
4)多球形燃烧室是由两个以上半球形凹坑组成的，其结构紧凑，面容比小，火焰传播距离短，气门直径较大，气道比较平直，且能产生挤气涡流。?
5)篷形燃烧室，是近年来在高性能多气门轿车发动机上广泛应用的燃烧室。
柴油机的分隔式燃烧室有两种类型：?
1)涡流室燃烧室，其主、副燃烧室之间的连接通道与副燃烧室切向连接，在压缩行程中，空气从主燃烧室经连接通道进入副燃烧室，在其中形成强烈的有组织的压缩涡流，因此称副燃烧室为涡流室。燃油顺气流方向喷射。?
2)预燃室燃烧室，其主、副燃烧室之间的连接通道不与副燃烧室切向连接，且截面积较小。在压缩行程中，空气在副燃烧室内形成强烈的无组织的紊流。燃油迎着气流方向喷射，并在副燃烧室顶部预先发火燃烧，故称副燃烧室为预燃室。?





图发不起

l型发动机

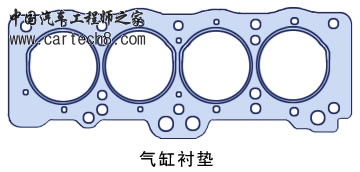

四、气缸衬垫?
1．气缸衬垫的功用、工作条件及要求?
气缸衬垫是机体顶面与气缸盖底面之间的密封件。其作用是保持气缸密封不漏气，保持由机体流向气缸盖的冷却液和机油不泄漏。气缸衬垫承受拧紧气缸盖螺栓时造成的压力，并受到气缸内燃烧气体高温、高压的作用以及机油和冷却液的腐蚀。气缸衬垫应该具有足够的强度，并且要耐压、耐热和耐腐蚀。另外，还需要有一定的弹性，以补偿机体顶面和气缸盖底面的粗糙度和不平度以及发动机工作时反复出现的变形。?
2．气缸衬垫的分类及结构?
按所用材料的不同，气缸衬垫可分为金属—石棉衬垫、金属—复合材料衬垫和全金属衬垫等多种。

l型发动机

五、 油底壳
    油底壳的主要功用是储存机油和封闭机体或曲轴箱。?油底壳用薄钢板冲压或用铝铸制而成。油底壳内设有挡板，用以减轻汽车颠簸时油面的震荡。此外，为了保证汽车倾斜时机油泵能正常吸油，通常将油底壳局部做得较深。油底壳底部设放油螺塞。有的放油螺塞带磁性，可以吸引机油中的铁屑。

l型发动机

六、 发动机的支承?
发动机一般通过机体和飞轮壳或变速器壳上的支承支撑在车架上。发动机的支承方法，一般有三点支承和四点支承两种。三点支承可布置成前一后二或前二后一。采用四点支承法时，前后各有两个支承点。

l型发动机

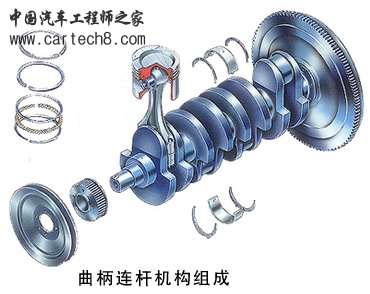

一、曲柄连杆机构的功用及组成
曲柄连杆机构是发动机的主要运动机构。其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。曲柄连杆机构由活塞组、连杆组和曲轴飞轮组的零件组成。 ?

l型发动机

二、活塞组
(一)活塞?
1．活塞的功用及工作条件?
活塞的主要功用是承受燃烧气体压力，并将此力通过活塞销传给连杆以推动曲轴旋转。此外活塞顶部与气缸盖、气缸壁共同组成燃烧室。
活塞是发动机中工作条件最严酷的零件。作用在活塞上的有气体力和往复惯性力。活塞顶与高温燃气直接接触，使活塞顶的温度很高。活塞在侧压力的作用下沿气缸壁面高速滑动，由于润滑条件差，因此摩擦损失大，磨损严重。?
2．活塞材料?
现代汽车发动机不论是汽油机还是柴油机广泛采用铝合金活塞，只在极少数汽车发动机上采用铸铁或耐热钢活塞。?

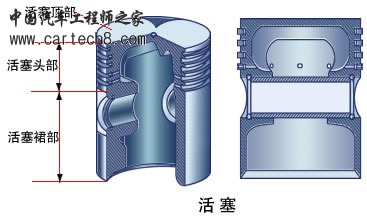

3．活塞构造?
活塞可视为由顶部、头部和裙部等3部分构成。?

l型发动机

1)活塞顶部。汽油机活塞顶部的形状与燃烧室形状和压缩比大小有关。大多数汽油机采用平顶活塞，其优点是受热面积小，加工简单。采用凹顶活塞，可以通过改变活塞顶上凹坑的尺寸来调节发动机的压缩比。

l型发动机

柴油机活塞顶部形状取决于混合气形成方式和燃烧室形状。在分隔式燃烧室柴油机的活塞顶部设有形状不同的浅凹坑，以便在主燃烧室内形成二次涡流，增进混合气形成与燃烧。
柴油机还有另一类燃烧室，称为直喷式燃烧室。其全部容积都集中在气缸内，且在活塞顶部设有深浅不一、形状各异的燃烧室凹坑。在直喷式燃烧室的柴油机中，喷油器将燃油直接喷入燃烧室凹坑内，使其与运动气流相混合，形成可燃混合气并燃烧。

l型发动机

2)活塞头部。由活塞顶至油环槽下端面之间的部分称为活塞头部。在活塞头部加工有用来安装气环和油环的气环槽和油环槽。在油环槽底部还加工有回油孔或横向切槽，油环从气缸壁上刮下来的多余机油，经回油孔或横向切槽流回油底壳。
活塞头部应该足够厚，从活塞顶到环槽区的断面变化要尽可能圆滑，过渡圆角 R 应足够大，以减小热流阻力，便于热量从活塞顶经活塞环传给气缸壁，使活塞顶部的温度不致过高。
在第一道气环槽上方设置一道较窄的隔热槽的作用是隔断由活塞顶传向第一道活塞环的热流，使部分热量由第二、三道活塞环传出，从而可以减轻第一道活塞环的热负荷，改善其工作条件，防止活塞环粘结






塞环槽的磨损是影响活塞使用寿命的重要因素。在强化程度较高的发动机中，第一道环槽温度较高，磨损严重。为了增强环槽的耐磨性，通常在第一环槽或第一、二环槽处镶嵌耐热护圈。在高强化直喷式燃烧室柴油机中，在第一环槽和燃烧室喉口处均镶嵌耐热护圈，以保护喉口不致因为过热而开裂。

3)活塞裙部。 活塞头部以下的部分为活塞裙部。裙部的形状应该保证活塞在气缸内得到良好的导向，气缸与活塞之间在任何工况下都应保持均匀的、适宜的间隙。间隙过大，活塞敲缸；间隙过小，活塞可能被气缸卡住。此外，裙部应有足够的实际承压面积，以承受侧向力。活塞裙部承受膨胀侧向力的一面称主推力面，承受压缩侧向力的一面称次推力面。





发动机工作时，活塞在气体力和侧向力的作用下发生机械变形，而活塞受热膨胀时还发生热变形。这两种变形的结果都是使活塞裙部在活塞销孔轴线方向的尺寸增大。因此，为使活塞工作时裙部接近正圆形与气缸相适应，在制造时应将活塞裙部的横断面加工成椭圆形，并使其长轴与活塞销孔轴线垂直。现代汽车发动机的活塞均为椭圆裙。





外，沿活塞轴线方向活塞的温度是上高下低，活塞的热膨胀量自然是上大下小。因此为使活塞工作时裙部接近圆柱形，须把活塞制成上小下大的圆锥形或桶形。


在活塞销座处镶铸恒范钢片的活塞称恒范活塞。由于恒范活塞在销座处只靠恒范钢片与活塞裙相连且恒范钢的热膨胀系数只有铝合金的1/10左右，因此当温度升高时，在恒范钢片的牵制下，裙部在活塞销孔轴线方向的热膨胀量很小。若将普通碳素钢片铸在销座处的铝合金层内侧形成双金属壁，则由于两种金属的热膨胀系数不同，当温度升高时双金属壁发生弯曲，而钢片两端的距离基本不变，从而限制了裙部的热膨胀量。因为这种控制热膨胀的作用随温度升高而增大，所以称这种活塞为自动热补偿活塞。?







在现代汽车发动机上广泛采用半拖鞋式裙部或拖鞋式裙部的活塞。在保证裙部有足够承压面积的条件下，将不承受侧向力一侧的裙部部分地去掉，即为半拖鞋式裙部；若全部去掉则为拖鞋式裙部。优点是：
①质量轻，比全裙式活塞轻10％～10％，适应高速发动机减小往复惯性力的需要。
②裙部弹性好，可以减小活塞与气缸的配合间隙。
③能够避免与曲轴平衡重发生运动干涉。?

活塞销孔轴线通常与活塞轴线垂直相交。这时，当压缩行程结束、作功行程开始，活塞越过上止点时，侧向力方向改变，活塞由次推力面贴紧气缸壁突然转变为主推力面贴紧气缸壁，活塞与气缸发生“拍击”，产生噪声，且有损活塞的耐久性。在许多高速发动机中，活塞销孔轴线朝主推力面一侧偏离活塞轴线1～2mm。压缩压力将使活塞在接近上止点时发生倾斜，活塞在越过上止点时，将逐渐地由次推力面转变为由主推力面贴紧气缸壁，从而消减了活塞对气缸的拍击。?







4．活塞的冷却?
高强化发动机尤其是活塞顶上有燃烧室凹坑的柴油机，为了减轻活塞顶部和头部的热负荷而采用油冷活赛。用机油冷却活塞的方法有：?
1)自由喷射冷却法。 从连杆小头上的喷油孔或从安装在机体上的喷油嘴向活塞顶内壁喷射机油。?
2)振荡冷却法。 从连杆小头上的喷油孔将机油喷入活塞内壁的环形油槽中，由于活塞的运动使机油在槽中产生振荡而冷却活塞。?
3)强制冷却法。 在活塞头部铸出冷却油道或铸入冷却油管，使机油在其中强制流动以冷却活塞。强制冷却法广为增压发动机所采用。?



5．活塞的表面处理
根据不同的目的和要求，进行不同的活塞表面处理，其方法有：?
1)活塞顶进行硬模阳极氧化处理，形成高硬度的耐热层，增大热阻，减少活塞顶部的吸热量。
2)活塞裙部镀锡或镀锌，可以避免在润滑不良的情况下运转时出现拉缸现象，也可以起到加速活塞与气缸的磨合作用。?
3)在活塞裙部涂覆石墨，石墨涂层可以加速磨合过程，可使裙部磨损均匀，在润滑不良的情况下可以避免拉缸。?

l型发动机

二)活塞环1．活塞环的功用及工作条件?

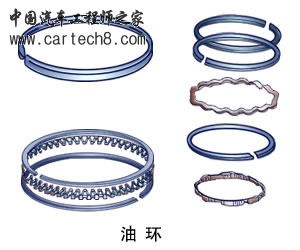

活塞环分气环和油环两种。

l型发动机

图                !

l型发动机

气环的主要功用是密封和传热。保证活塞与气缸壁间的密封，防止气缸内的可燃混合气和高温燃气漏入曲轴箱，并将活塞顶部接受的热传给气缸壁，避免活塞过热。油环的主要功用是刮除飞溅到气缸壁上的多余的机油，并在气缸壁上涂布一层均匀的油膜。活塞环工作时受到气缸中高温、高压燃气的作用，并在润滑不良的条件下在气缸内高速滑动。由于气缸壁面的形状误差，使活塞环在上下滑动的同时还在环槽内产生径向移动。这不仅加重了环与环槽的磨损，还使活塞环受到交变弯曲应力的作用而容易折断。
2．活塞环材料及表面处理?
根据活塞环的功用及工作条件，制造活塞环的材料应具有良好的耐磨性、导热性、耐热性、冲击韧性、弹性和足够的机械强度。目前广泛应用的活塞环材料有优质灰铸铁、球墨铸铁、合金铸铁和钢带等。第一道活塞环外圆面通常进行镀铬或喷钼处理。多孔性铬层硬度高，并能储存少量机油，可以改善润滑减轻磨损。钼的熔点高，也具有多孔性，因此喷钼同样可以提高活塞环的耐磨性。?
3．气环?

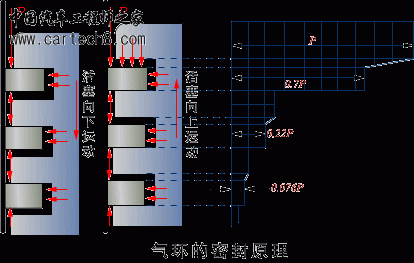

1)气环的密封原理：活塞环在自由状态下不是正圆形，其外廓尺寸比气缸直径大。当活塞环装入气缸后，在其自身的弹力作用下环的外圆面与气缸壁贴紧形成第一密封面，气缸内的高压气体不可能通过第一密封面泄漏。高压气体可能通过活塞顶岸与气缸壁之间的间隙进入活塞环的侧隙和径向间隙中。进入侧隙中的高压气体使环的下侧面与环槽的下侧面贴紧形成第二密封面，高压气体也不可能通过第二密封面泄漏。进入径向间隙中的高压气体只能环的外圆面与气缸壁更加贴紧。这时漏气的惟一通道就是活塞环的开口端隙。如果几道活塞环的开口相互错开，那么就形成了迷宫式漏气通道。由于侧隙、径向间隙和端隙都很小，气体在通道内的流动阻力很大，致使气体压力ｐ迅速下降，最后漏入曲轴箱内的气体就很少了，一般仅为进气量的0.2％～1.0％。

l型发动机

2)气环开口形状： 开口形状对漏气量有一定影响。直开口工艺性好，但密封性差；阶梯形开口密封性好，工艺性差；斜开口的密封性和工艺性介于前两种开口之间，斜角一般为30°或45°。(如下左图)

l型发动机

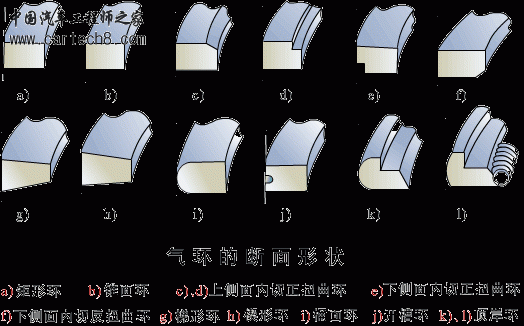

3)气环的断面形状：气环的断面形状多种多样，根据发动机的结构特点和强化程度，选择不同断面形状的气环组合，可以得到最好的密封效果和使用性能。常见的气环断面形状如上右图

矩形环断面为矩形。形状简单，加工方便，与气缸壁接触面积大，有利于活塞散热。但磨合性差，而且在与活塞一起作往复运动时，在环槽内上下窜动，把气缸壁上的机油不断地挤入燃烧室中，产生“泵油作用”，使机油消耗量增加，活塞顶及燃烧室壁面积炭。

l型发动机

锥面环，环的外圆面为锥角很小的锥面。理论上锥面环与气缸壁为线接触，磨合性好，增大了接触压力和对气缸壁形状的适应能力。当活塞下行时，锥面环能起到向下刮油的作用。当活塞上行时，由于锥面的油楔作用，锥面环能滑越过气缸壁上的油膜而不致将机油带入燃烧室。锥面环传热性差，所以不用作第一道气环。由于锥角很小，一般不易识别，为避免装错，在环的上侧面标有向上的记号。
扭曲环断面不对称的气环装入气缸后，由于弹性内力的作用使断面发生扭转，故称扭曲环。扭曲环断面扭转原理。活塞环装入气缸之后，其断面中性层以外产生拉应力，断面中性层以内产生压应力。拉应力的合力F1指向活塞环中心，压应力合力F2的方向背离活塞环中心。由于扭曲环中性层内外断面不对称，使 F1 与 F2 不作用在同一平面内而形成力矩M。在力矩M的作用下，使环的断面发生扭转。(如下左图)






图发不起
