汽车板金最小焊接边长度

sino0001

我在奇瑞车间现场焊过，这个数值至少12mm以上，最好大些，这个部位焊点比较多，焊枪要三个，宽些容易焊，窄了就经常焊到边缘！

jay329066

车身焊接一般在13mm左右，但不同的位置焊接边宽度不同，如下车体前后地板搭接边可以达到20mm

王聪1983

那就需要问一下你们公司的工艺部门了

kangdage@126.co

焊钳的电极头一般为13和16的，焊点的熔核直径一般的要3-6，考虑到电极头半径加上熔核直径不小于10，一般12可以保证精度，但是特殊情况要特殊对待

pigee

我们这边原则上控制到15mm以上，SE分析也是这样提出的

creekzl

油箱焊接与普通点焊不是同一种，焊接边当然不一样

chenlongyou

5.5也能焊的，不过要看设备的精确程度了

butter_fly0214

各企业的标准不同，韩国标准是不小于13mm，日本人的标准是不小于16mm，不知道具体的计算过程是怎么样的，电极头分13和16两种，个人认为是不是跟两国所用电极头的规格有关系。

kcrenzhixin

好东西。。。。。。。。。。。。。

笛声何处

5.5的有可能是小枪头电焊，加上后期打磨结果。

131213

可以的，手工焊难一点，这么小的焊口，用机器吧，在不考虑强度的地方是可以这样焊的

木易生

最小焊接边长度主要还是看工艺，一般国内的主机厂都普遍比国外的要长

金华庚

焊接边的尺寸 不能随便笼统定义
1。一般日本丰田车上焊接（有效搭界尺寸）通常为12mm以上
2.在保证焊钳顺利可靠的情况下 焊接宽度尺寸可以不用太宽  为了减少车身的重量
3如果焊钳不太顺利方便的情况下 容易与工件干涉则需要宽点 比如侧围外板与门槛下部焊接搭边有效宽度在15mm以上
4。以上看到加油口盖的运动间隙问题 其实有人说大于3MM ，绝对不正确 通常分缝间隙如果是3mm,运动间隙如果能达到1。75以上就不错了（除外推外开的加油口盖情形，这种加油口盖 外开越大 运动间隙越大的）
如果要求 运动间隙也大于3MM  那是绝对做不到的
5.加油口盖的焊接搭边较小的很多 主要是为了防止牺牲运动间隙  搭边宽度在6MM的很多  焊点直径3MM

yitu

一般点焊区域能画个Φ13的圆就足够，考虑误差的话可再大些，若是可视焊接就更大些，加油口焊接是采用扁平型焊嘴，最小只需8mm左右即可。

clark_niu1

焊接搭接边宽度的设计要求

作者：上海汽车集团股份有限公司 张悦    来源：AI汽车制造业


对于一些典型的焊接搭接边上的焊点，如侧围门洞的焊点、顶盖与侧围的焊点以及门窗框处的焊点，在产品设计阶段，设计工程师希望尽量减小搭接边宽度以降低车身重量，同时还可使用小型密封条达到更美观的效果。而制造工艺工程师则希望增大搭接边宽度，以便有更好的焊接工艺性，避免产生毛刺、半点焊等问题。针对这种矛盾，我们通过参考各公司对最小搭接边的要求，经理论分析和试验，找出合理的搭接边宽度范围，为产品设计和制造工艺提供参考。

各公司搭接边设计要求

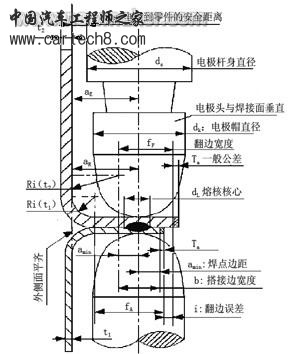

图1 翻边搭接焊接时的相关尺寸

图1所示为翻边搭接焊接时的相关尺寸，其中t为板厚，b为搭接边宽度，dL为焊点熔核直径, dK为电极帽直径。目前各汽车公司对于焊接搭接边宽度的设计要求各有不同，以最小板厚为t=0.8mm和t=1.0mm的钢板为例，几家公司的要求分别为：

A公司：t=0.8mm时b=11.0mm；t=1.0mm时b=12.0mm；
B公司：t=0.8mm时b=13.0mm；t=1.0mm时b=13.0mm；
C公司：t=0.8mm时b=11.0mm；t=1.0mm时b=11.0mm；
D公司：根据钢板搭接处的不同，b为11～20mm不等；
E公司：根据钢板搭接处的实际情况，b为12～16mm不等。

以上数据可以看出，各公司对搭接边宽度的定义存在着较大不同，且搭接处实际的装配情况也会影响搭接宽度的设计要求。本文将着重介绍使用dK=16mm的电极，人工焊接普通钢板的翻边来得出一些参考结论。

分析和试验

一般情况下，焊接参数设有电流递增功能，即随着焊接点数的增加，电极头的端面直径将增大，通常采用递增一定量的电流来确保焊接质量。在这种情况下，更换电极头前，电极的端面直径会比较大，也就意味着需要较大的搭接边宽度，理论推导如下：

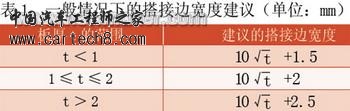

熔核直径dL≥3.5√ˉt ，平均熔核直径为：5√ˉt ，设定最大的电极端面直径最大为6√ˉt ，即此时需要进行更换电极，此时最大的电极端面直径对应的最大熔核直径为7√ˉt 左右，一个完整的焊点（包括塑性环）约是熔核直径的120%，故此时焊点直径dL=8.4√ˉt 左右，加上搭接边的钢板剪裁公差、R角的公差等，建议设计的搭接边宽度如表1所示。

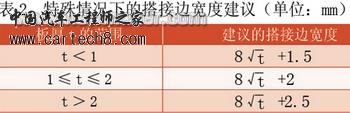

特殊情况下，如焊接参数没有进行电流递增功能的设置，为保证焊接质量，要经常修磨电极使最大电极端面直径小于5√ˉt，此时对应的最大焊点熔核直径为6√ˉt左右，考虑热影响区以及各方面的公差，建议设计的搭接边宽度如表2所示。


如果产品设计上对于焊点熔核直径的要求为dL≥2.5√ˉt，并且经常修磨电极使电极端面直径小于4√ˉt，同样推导，得出建议设计的搭接边值同上述特殊情况，但应在设计图纸中标明。

理论分析之后，我们需要再进行相应的试验来验证。

试验方法：将两块厚度t=1.0mm的钢板搭接在一起，搭接边宽度从13.22～6.86mm呈线性递减（见图2），用端面直径为6mm的电极进行手工焊接（有电流递增功能，并且在正常焊接情况下无飞溅，焊接参数合理），之后观测一个完整的焊点所对应的搭接边宽度的最小要求。

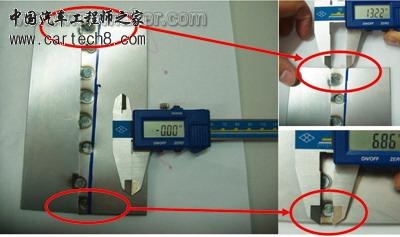

图2 搭接边宽度试验

以搭接边尺寸递减的顺序逐个测量焊点尺寸。在搭边宽度为10.74mm时，焊点仍能保持基本完整（见图3），在焊接位置得当的情况下，不会出现半点焊，焊接飞溅、毛刺等情况。搭接边宽度为10.23mm时，焊点出现了飞溅、毛刺等现象（见图4）。

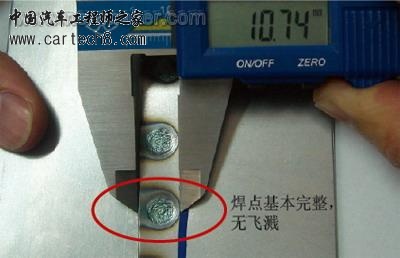

图3 搭边宽度为10.74mm时的焊点

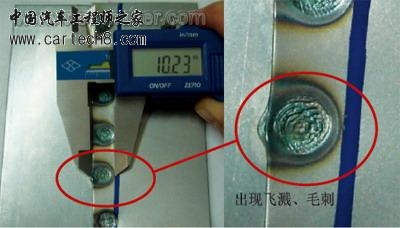

图4 搭边宽度为10.23mm时的焊点

当搭接边宽度b<10mm时，无法形成完整的焊点，因此，去除各种可能存在的公差误差之后，搭接边宽度b不能小于10mm。

结论

根据以上分析及试验：

1.搭接边的理论宽度b≥10√ˉt ，在特殊情况下可b≥8√ˉt 。
