汽车全面结构(在我没发完时请大家不要回复 要发很久)

l型发动机

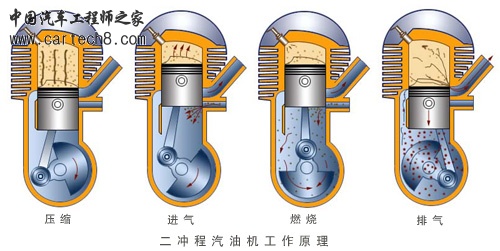

三、二冲程汽油机工作原理?
二冲程内燃机的工作循环是在两个活塞行程即曲轴旋转一周的时间内完成的。在四冲程内燃机中，常把排气过程和进气过程合称为换气过程。在二冲程内燃机中换气过程是指废气从气缸内被新气扫除并取代的过程。这两种内燃机工作循环的不同之处主要在于换气过程。?
1.第一行程?活塞在曲轴带动下由下止点移至上止点。?
当活塞还处于下止点时，进气孔被活塞关闭，排气孔和扫气孔开启。这时曲轴箱内的可燃混合气经扫气孔进入气缸，扫除其中的废气。随着活塞向上止点运动，活塞头部首先将扫气孔关闭，扫气终止。但此时排气孔尚未关闭，仍有部分废气和可燃混合气经排气孔继续排出，称其为额外排气。当活塞将排气孔也关闭之后，气缸内的可燃混合气开始被压缩。直至活塞到达上止点，压缩过程结束。?







2.第二行程?活塞由上止点移至下止点。?
在压缩过程终了时，火花塞产生电火花，将气缸内的可燃混合气点燃。燃烧气体膨胀作功。此时排气孔和扫气孔均被活塞关闭，惟有进气孔仍然开启。空气和汽油经进气孔继续流入曲轴箱，直至活塞裙部将进气孔关闭为止。随着活塞继续向下止点运动，曲轴箱容积不断缩小，其中的混合气被预压缩。此后，活塞头部先将排气孔开启，膨胀后的燃烧气体已成废气，经排气孔排出。至此作功过程结束，开始先期排气。随后活塞又将扫气孔开启，经过预压缩的可燃混合气从曲轴箱经扫气孔进入气缸，扫除其中的废气，开始扫气过程。这一过程将持续到下一个活塞行程中扫气孔被关闭时为止。?

l型发动机

四、 二冲程柴油机工作原理
1．第一行程?活塞由下止点移至上止点。
当活塞还处于下止点位置时，进气孔和排气门均已开启。扫气泵将纯净的空气增压到0.12～0.14MPa后，经空气室和进气孔送入气缸，扫除其中的废气。废气经气缸顶部的排气门排出。当活塞上移将进气孔关闭的同时，排气门也关闭，进入气缸内的空气开始被压缩。活塞运动至上止点，压缩过程结束。
2．第二行程?活塞由上止点移至下止点。
当压缩过程终了时，高压柴油经喷油器喷入气缸，并自行着火燃烧。高温高压的燃烧气体推动活塞作功。当活塞下移2/3行程时，排气门开启，废气经排气门排出。活塞继续下移，进气孔开启，来自扫气泵的空气经进气孔进入气缸进行扫气。扫气过程将持续到活塞上移时将进气孔关闭为止。

l型发动机

五、汽油机与柴油机、四冲程与二冲程内燃机的比较
以上叙述了各类往复活塞式内燃机的简单工作原理，从中可以看出汽油机与柴油机、四冲程与二冲程内燃机的若干异同之处。?
四冲程汽油机与四冲程柴油机的共同点是：
1)每个工作循环都包含进气、压缩、作功和排气等四个活塞行程，每个行程各占180°曲轴转角，即曲轴每旋转两周完成一个工作循环。?
2)四个活塞行程中，只有一个作功行程，其余三个是耗功行程。显然，在作功行程曲轴旋转的角速度要比其他三个行程时大得多，即在一个工作循环内曲轴的角速度是不均匀的。为了改善曲轴旋转的不均匀性，可在曲轴上安装转动惯量较大的飞轮或采用多缸内燃机并使其按一定的工作顺序依次进行工作。?
两者不同之处是：?
1)汽油机的可燃混合气在气缸外部开始形成并延续到进气和压缩行程终了，时间较长。柴油机的可燃混合气在气缸内部形成，从压缩行程接近终了时开始，并占小部分作功行程，时间很短。?
2)汽油机的可燃混合气用电火花点燃，柴油机则是自燃。所以又称汽油机为点燃式内燃机，称柴油机为压燃式内燃机。?
二冲程内燃机与四冲程内燃机相比具有下列一些特点。?
1)曲轴每转一周完成一个工作循环，作功一次。当曲轴转速相同时，二冲程内燃机单位时间的作功次数是四冲程内燃机的两倍。由于曲轴每转一周作功一次，因此曲轴旋转的角速度比较均匀。?
2)二冲程内燃机的换气过程时间短，仅为四冲程内燃机的1/3左右。另外，进、排气过程几乎同时进行，利用新气扫除废气，新气可能流失，废气也不易清除干净。因此，二冲程内燃机的换气质量较差。?
3)曲轴箱换气式二冲程内燃机因为没有进、排气门，而使结构大为简化。?
为了叙述上的方便和适应习惯上的称谓， 本软件用文如不特别说明，则将水冷四冲程往复活塞式内燃机简称为发动机。

l型发动机

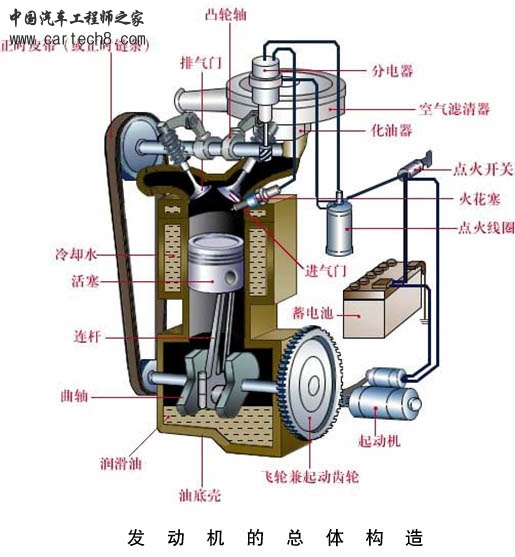

发动机是一种由许多机构和系统组成的复杂机器。无论是汽油机，还是柴油机；无论是四行程发动机，还是二行程发动机；无论是单缸发动机，还是多缸发动机，要完成能量转换，实现工作循环，保证长时间连续正常工作，都必须具备以下一些机构和系统。
汽油机由以下两大机构和五大系统组成，即由曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系组成；柴油机由以上两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系。

l型发动机

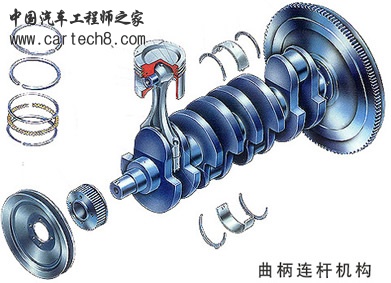

1.曲柄连杆机构
曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。

l型发动机

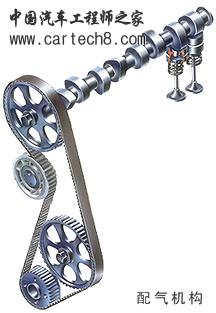

2.配气机构

配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气



                                            或空气进入气缸，并使废气从气缸内排出，实现换气过程。

l型发动机

3.冷却系统
冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。(

l型发动机

4.燃料供给系统汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。

l型发动机

继续:::::::

l型发动机

5.润滑系统
润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。

l型发动机

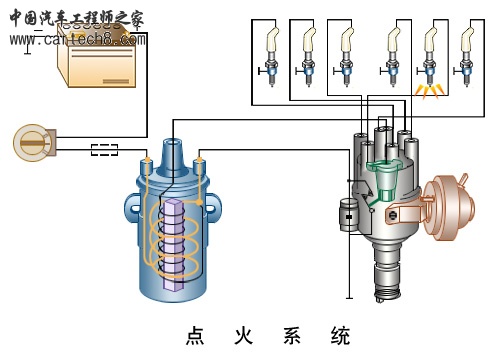

6.点火系统
在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。

l型发动机

7.起动系统
要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。完成起动过程所需的装置，称为发动机的起动系。

l型发动机

发动机的性能指标用来表征发动机的性能特点，并作为评价各类发动机性能优劣的依据。同时，发动机性能指标的建立还促进了发动机结构的不断改进和创新。因此，发动机构造的变革和多样性是与发动机性能指标的不断完善和提高密切相关的。

l型发动机

一、动力性指标?
动力性指标是表征发动机作功能力大小的指标，一般用发动机的有效转矩、有效功率、转速和平均有效压力等作为评价发动机动力性好坏的指标。?
1.有效转矩
发动机对外输出的转矩称为有效转矩，记作 Te，单位为 N·m 。有效转矩与曲轴角位移的乘积即为发动机对外输出的有效功。
2.有效功率
发动机在单位时间对外输出的有效功称为有效功率，记作 pe 单位为 KW。它等于有效转矩与曲轴角速度的乘积。发动机的有效功率可以用台架试验方法测定，也可用测功器测定有效转矩和曲轴角速度，然后用公式计算出发动机的有效功率 pe：


















式中：Te—有效转矩，N·m；
　　　 n—曲轴转速，r/min。

l型发动机

3.发动机转速
发动机曲轴每分钟的回转数称为发动机转速，用 n 表示，单位为 r/min 。发动机转速的高低，关系到单位时间内作功次数的多少或发动机有效功率的大小，即发动机的有效功率随转速的不同而改变。因此，在说明发动机有效功率的大小时，必须同时指明其相应的转速。在发动机产品标牌上规定的有效功率及其相应的转速分别称作标定功率和标定转速。发动机在标定功率和标定转速下的工作状况称作标定工况。标定功率不是发动机所能发出的最大功率，它是根据发动机用途而制定的有效功率最大使用限度。同一种型号的发动机，当其用途不同时，其标定功率值并不相同。有效转矩也随发动机工况而变化。因此，汽车发动机以其所能输出的最大转矩及其相应的转速作为评价发动机动力性的一个指标。?
4.平均有效压力
单位气缸工作容积发出的有效功称为平均有效压力，记作 pme，单位为 MPa 。显然，平均有效压力越大，发动机的作功能力越强。
