二、 经济性指标?
发动机经济性指标包括有效热效率和有效燃油消耗率等。?
1.有效热效率?
燃料燃烧所产生的热量转化为有效功的百分数称为有效热效率，记作 ηe。显然，为获得一定数量的有效功所消耗的热量越少，有效热效率越高，发动机的经济性越好。
2.有效燃油消耗率?
发动机每输出 1kW 的有效功所消耗的燃油量称为有效燃油消耗率，记作 be，单位为 g/（kW·h）。











式中：B—发动机在单位时间内的耗油量，kg/h；
　　　Pe—发动机的有效功率，kW。
显然，有效燃油消耗率越低，经济性越好。

l型发动机

三、强化指标

强化指标是指发动机承受热负荷和机械负荷能力的评价指标，一般包括升功率和强化系数等。

1.升功率

发动机在标定工况下，单位发动机排量输出的有效功率称为升功率。升功率大，表明每升气缸工作容积发出的有效功率大，发动机的热负荷和机械负荷都高。

2.强化系数

平均有效压力与活塞平均速度的乘积称为强化系数。活塞平均速度是指发动机在标定转速下工作时，活塞往复运动速度的平均值。

l型发动机

四、紧凑性指标?
紧凑性指标是用来表征发动机总体结构紧凑程度的指标，通常用比容积和比质量衡量。
1.比容积?
发动机外廓体积与其标定功率的比值称为比容积。?
2.比质量?
发动机的干质量与其标定功率的比值称为比质量。干质量是指未加注燃油、机油和冷却液的发动机质量。比容积和比质量越小，发动机结构越紧凑。?
五、环境指标?
环境指标用来评价发动机排气品质和噪声水平。由于它关系到人类的健康及其赖以生存的环境，因此各国政府都制定出严格的控制法规，以期消减发动机排气和噪声对环境的污染。
六、可靠性指标?
可靠性指标是表征发动机在规定的使用条件下，正常持续工作能力的指标。可靠性有多种评价方法，如首发故障行驶里程、平均故障间隔里程、主要零件的损坏率等。?
七、耐久性指标?
耐久性指标是指发动机主要零件磨损到不能继续正常工作的极限时间。通常用发动机的大修里程，即发动机从出厂到第一次大修之间汽车行驶的里程数来衡量。

l型发动机

八、工艺性指标
工艺性指标是指评价发动机制造工艺性和维修工艺性好坏的指标。发动机结构工艺性好，则便于制造，便于维修，就可以降低生产成本和维修费用。
九、内燃机速度特性
汽车发动机的工况在很广泛的范围内变化。当发动机的工况(即功率和转速)发生变化时，其性能(包括动力性、经济性、排放性和噪声等)也随之改变。因此，在评价和选用发动机时就必须考察它在各种工况下的性能，才能全面判断其好坏及能否满足汽车的要求。
发动机性能指标随调整状况及运行工况而变化的关系称为发动机特性，利用特性曲线可以简单而又方便地评价发动机性能。
发动机的有效功率 Pe、有效转矩 Te 和有效燃油消耗率 be 随发动机转速 n 的变化关系称为发动机速度特性。






发动机负荷率的定义，如果利用发动机的速度特性来说明负荷率或负荷的概念就更为清楚。曲线I为外特性，曲线II、III为部分速度特性。在 n＝3500r/min时，若节气门全开，可得到该转速下可能发出的最大功率45KW。但如果不全开而开到II和III的位置，则同样转速下只能发出32KW和20KW的功率。根据上述定义，可求出 a、b、c 和 d 四个工况下的负荷值：?
工况 a 负荷为零(称为发动机空转工况)；?
工况 b 负荷＝20/45×100％＝44.4％；?
工况 c 负荷＝32/45 ×100％＝71.1％；?
工况 d 负荷＝45/45×100％＝100％(即发动机全负荷)。

l型发动机

功用：曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。总的来说曲柄连杆机构是发动机借以产生并传递动力的机构。通过它把燃料燃烧后发出的热能转变为机械能。工作条件：发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。
组成：曲柄连杆机构的主要零件可以分为三组，机体组、活塞连杆组和曲轴飞轮组。

l型发动机

作用在曲柄连杆机构上的力有气体力和运动质量惯性力。?
气体力作用于活塞顶上，在活塞的四个行程中始终存在，但只有作功行程中的气体力是发动机对外作功的原动力。气体力通过连杆、曲柄销传到主轴承。气体力同时也作用于气缸盖上，并通过气缸盖螺栓传给机体。作用于活塞上和气缸盖上的气体力大小相等、方向相反，在机体中相互抵消而不传至机体外的支承上，但使机体受到拉伸。?
曲柄连杆机构可视为由往复运动质量和旋转运动质量组成的当量系统。往复运动质量包括活塞组零件质量和连杆小头集中质量，它沿气缸轴线作往复变速直线运动，产生往复惯性力；旋转运动质量包括曲柄质量和连杆大头集中质量，它绕曲轴轴线旋转，产生旋转惯性力，也称离心力。往复惯性力和旋转惯性力通过主轴承和机体传给发动机支承。

l型发动机

一、机体组的功用及组成
现代汽车发动机机体组主要由机体、气缸盖、气缸盖罩、气缸衬垫、主轴承盖以及油底壳等组成。镶气缸套的发动机，机体组还包括干式或湿式气缸套。?

l型发动机

机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。气缸盖用来封闭气缸顶部，并与活塞顶和气缸壁一起形成燃烧室。另外，气缸盖和机体内的水套和油道以及油底壳又分别是冷却系统和润滑系统的组成部分。

l型发动机

二、机体
1．机体的工作条件及要求
    机体是气缸体与曲轴箱的连铸体。绝大多数水冷发动机的气缸体与曲轴箱连铸在一起，而且多缸发动机的各个气缸也合铸成一个整体。风冷发动机几乎无一例外地将气缸体与曲轴箱分别铸制。在发动机工作时，机体承受拉、压、弯、扭等不同形式的机械负荷，同时还因为气缸壁面与高温燃气直接接触而承受很大的热负荷。因此，机体应具有足够的强度和刚度，且耐磨损和耐腐蚀，并应对气缸进行适当的冷却，以免机体损坏和变形。机体也是最重的零件，应该力求结构紧凑、质量轻，以减小整机的尺寸和质量。?
2．机体材料?
    机体一般用高强度灰铸铁或铝合金铸造。最近，在轿车发动机上采用铝合金机体的越来越普遍。




3．机体构造
                                                                                                            (图片发不过来)

l型发动机

机体的构造与气缸排列形式、气缸结构形式和曲轴箱结构形式有关。气缸排列形式有3种：直列式、V型和水平对置式。
(图片发不过来)

l型发动机

气缸内表面由于受高温高压燃气的作用并与高速运动的活塞接触而极易磨损。为了提高气缸的耐磨性和延长气缸的使用寿命而有不同的气缸结构形式和表面处理方法。气缸结构形式也有3种，即无气缸套式、干气缸套式和湿气缸套式。?







干气缸套式机体是在一般灰铸铁机体的气缸套座孔内压入或装入干式气缸套式气缸套不与冷却液接触。干式气缸套的外圆表面和气缸套座孔内表面均须精加工，以保证必要的形位精度和便于拆装。


图又发不过来

l型发动机

湿气缸套式机体，其气缸套外壁与冷却液直接接触。用合金铸铁制造的湿式气缸套的壁厚一般为5～8mm。湿式气缸套下部用1～3道耐热耐油的橡胶密封圈进行密封，防止冷却液泄漏。湿式气缸套上部的密封是利用气缸套装入机体后，气缸套顶面高出机体顶面0.05～0.15mm。


风冷发动机气缸体结构。由于金属对空气的换热系数仅是金属对水的换热系数的1/33。因此必须在风冷气缸的外壁铸制散热片，以增加散热面积，增强散热能力。

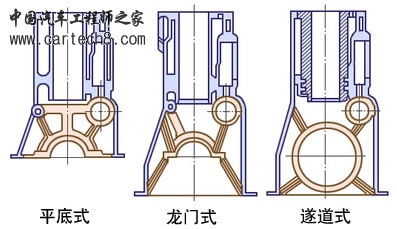

按曲轴箱结构形式的不同机体有平底式、龙门式和隧道式3种。

l型发动机

平底式机体的底平面与曲轴轴线齐平。这种机体高度小、质量轻、加工方便。但与另外两种机体相比刚度较差。

龙门式机体是指底平面下沉到曲轴轴线以下的机体机体底平面到曲轴轴线的距离称作龙门高度。龙门式机体由于高度增加，其弯曲刚度和扭转刚度均比平底式机体有显著提高。机体底平面与油底壳之间的密封也比较简单。

隧道式机体是指主轴承孔不剖分的机体结构。这种机体配以窄型滚动轴承可以缩短机体长度。隧道式机体的刚度大，主轴承孔的同轴度好，但是由于大直径滚动轴承的圆周速度不能很大，而且滚动轴承价格较贵，因此限制了隧道式机体在高速发动机上的应用。

l型发动机

三、气缸盖
1．气缸盖工作条件及要求?
    气缸盖承受气体力和紧固气缸盖螺栓所造成的机械负荷，同时还由于与高温燃气接触而承受很高的热负荷。为了保证气缸的良好密封，气缸盖既不能损坏，也不能变形。为此气缸盖应具有足够的强度和刚度。为了使气缸盖的温度分布尽可能的均匀，避免进、排气门座之间发生热裂纹，应对气缸盖进行良好的冷却。?
2．气缸盖材料?
    气缸盖一般都由优质灰铸铁或合金铸铁铸造，轿车用的汽油机则多采用铝合金气缸盖。
3．气缸盖构造?




气缸盖是结构复杂的箱形零件。其上加工有进、排气门座孔，气门导管孔，火花塞安装孔(汽油机)或喷油器安装孔(柴油机)。在气缸盖内还铸有水套、进排气道和燃烧室或燃烧室的一部分。若凸轮轴安装在气缸盖上，则气缸盖上还加工有凸轮轴承孔或凸轮轴承座及其润滑油道。?
水冷发动机的气缸盖有整体式、分块式和单体式3种结构形式。在多缸发动机中，全部气缸共用一个气缸盖的，则称该气缸盖为整体式气缸盖；若每两缸一盖或三缸一盖，则该气缸盖为分块式气缸盖；若每缸一盖，则为单体式气缸盖。风冷发动机均为单体式气缸盖。

l型发动机

图:
file:///C:/Documents%20and%20Settings/Administrator/Local%20Settings/Temp/Rar$EX03.375/汽车构造技术教程/汽车构造/汽车构造一/kcnr/image/kcnr02_02_10.jpg
