柴油机高压共规柴油机剖图

liu

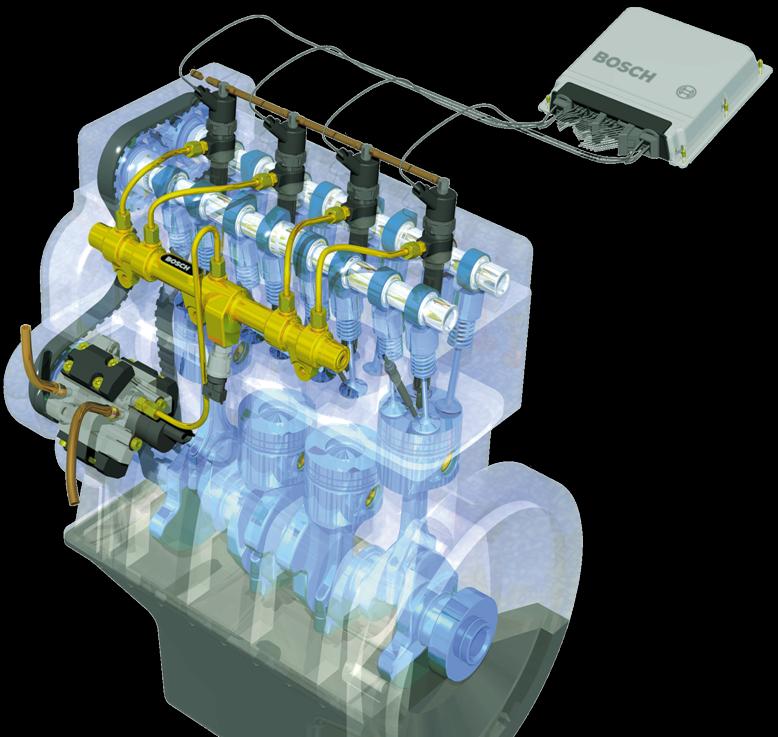

高压共规柴油机剖图

断肠人

高压共轨(Common Rail)电喷技术是指在高压油泵、压力传感器和电子控制单元(ECU)组

成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。它是由高

压油泵将高压燃油输送到公共供油管(Rail)，通过公共供油管内的油压实现精确控制，使

高压油管压力(Pressure)大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发

动机转速变化的程度.





一、共轨式电控燃油喷射技术的原理

共轨式电控燃油喷射技术通过共轨直接或间接地形成恒定的高压燃油，分送到每个喷油器，并借助于集成在每个喷油器上的高速电磁开关阀的开启与闭合，定时、定量地控制喷油器喷射至柴油机燃烧室的油量，从而保证柴油机达到最佳的燃烧比和良好的雾化，以及最佳的点火时间、足够的点火能量和最少的污染排放。

现在该项新技术已开始在国外以柴油机提供动力的汽车上投入使用。这是世界汽车工业为满足曰益严格的废气排放标准的必然趋势。

二、共轨式电控燃油喷射技术的特点与现状

柴油机共轨式电控燃油喷射技术是一种全新的技术，因为它集成了计算机控制技术、现代传感检测技术以及先进的喷油结构于一身。该技术的主要特点是：

1. 采用先进的电子控制装置及配有高速电磁开关阀；

2. 采用共轨方式供油；

3. 高速电磁开关阀频响高，控制灵活；

4. 系统结构移植方便，适应范围宽。

这一技术的研究与开发热点在于：(1)如何解决高压共轨系统的恒高压密封问题；(2)如何解决高压共轨系统**轨压力的微小波动所造成的喷油量不均匀问题；(3)如何解决高压共轨系统的多MAP(三维控制数据表)优化问题；(4)如何解决微结构、高频响电磁开关阀设计与制造过程中的关键技术问题。

三、共轨式电控燃油喷射技术对环境保护的促进作用

共轨式燃油喷射技术有助于减少柴油机的尾气排放量，以及改善噪声、燃油消耗等方面的综合性能；它在有利于地球环境保护的同时，也必将促进柴油机工业、汽车工业及与之相关工业的发展。

Job

要使能把增压中冷等部分也加入就更全面了。

修车人

谢谢版主的附加说明，共轨虽好，但还不是很成熟。愿共轨的道路一片光明。

hjcamu

不错的图，给人很直观，要是加上文字解释那就很好拉

chnfjyx

问题是1、目前国内柴油品质太差，容易造成油路阻塞；2、共轨机发生故障后驾驶员难以排除，很多都要到厂家才能处理，非常不便。

kumo3210

没有这个必要，
图上也没有这种装置，

图上显示的回油管在喷油器附近，利用ECU通过对高压油路的油压进行精确控制，

多余的油压通过回油管循环使用。:call:

gcyyxb

lz如果图文并茂就更好了，便是一下图示的各个零部件名称就更清楚了

taiya

对于高压共轨系统还有没有进一步的讲解呢
谢谢~

xihua

轨压是可以通过ECU控制的

旭日东升

使用共轨高压喷油技术，是大势所趋啊。

rocking

什么叫闭环，什么叫开环？谢谢回答！

rocking

高压共轨应该就是共同使用同一个高压油管的意思吧。？

ouming1988

跟汽油机的燃油喷射系统没什么区别啊

wangxingong

这个技术就像汽油机外围控制差不多，关键技术还是在喷嘴上，所以很想看看喷嘴的破面图和ECU怎么样控制喷嘴的？是电流型的还是电压型的？
